Zawór termostatyczny AV 9, DN 25, kątowy 1183708

Zawór termostatyczny kątowy do hydraulicznego wyrównawczego

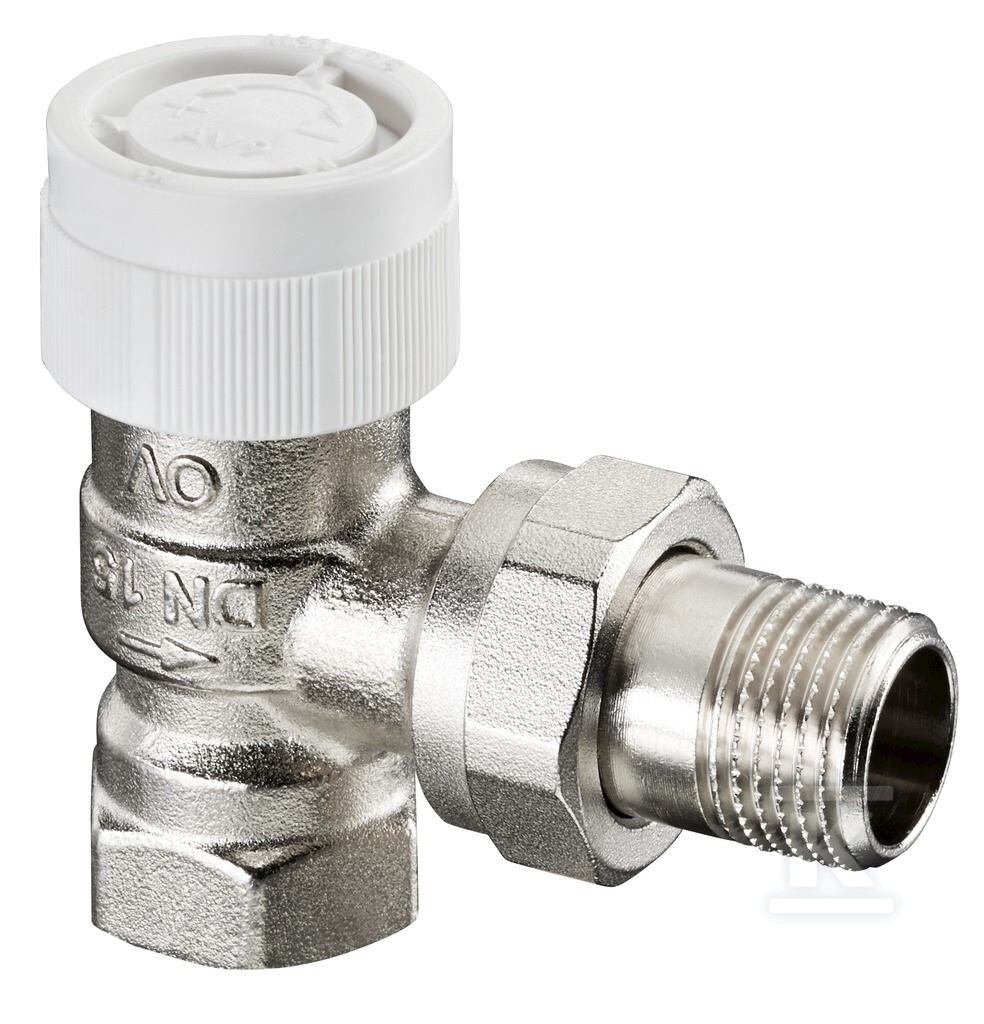

Zawór termostatyczny AV 9 DN 25 kątowy to armatura do ręcznego hydraulicznego wyrównawczego w instalacjach centralnego ogrzewania dwururowych z obiegiem wymuszonym. Przeznaczony jest do współpracy z głowicami termostatycznymi na gwint M 30 x 1,5 i umożliwia proporcjonalną regulację temperatury pomieszczenia bez energii pomocniczej. Korpus wykonany jest z mosiądzu z niklowaną powłoką, a trzpień ze stali nierdzewnej zapewnia trwałość w pracy ciągłej. Standardowo dostarczany jest z białą osłoną przeciwpyłową z trzema żebrami czołowymi.

Konstrukcja i materiały

Korpus zaworu AV 9 wykonano z mosiądzu z powłoką niklową, co ogranicza korozję i ułatwia utrzymanie czystości w instalacji. Trzpień ze stali nierdzewnej pracuje z podwójnym uszczelnieniem trzpienia. Połączenie z instalacją realizowane jest poprzez przyłącze gwintowe 1" z półśrubunkiem, a do głowicy termostatycznej służy gwint M 30 x 1,5. Wymiary zabudowy to ok. 100 mm długości, 80 mm wysokości i 47 mm głębokości, przy masie ok. 0,61 kg. Armatura jest sprawdzona i dopuszczona zgodnie z EN 215, a wersje z głowicami Uni XH, Uni LH, Uni SH i innymi posiadają certyfikat Keymark.

Regulacja wstępna i montaż

Nastawa wstępna jest widoczna z zewnątrz i pozwala na ograniczenie przepływu do zapotrzebowania cieplnego grzejnika. Zmiana nastawy jest możliwa pod ciśnieniem instalacji przy użyciu narzędzia lub klucza płaskiego SW 13. Wymiana wkładu zaworowego odbywa się bez konieczności spuszczania wody z instalacji, co skraca czas serwisu. Zawór współpracuje z połączeniami gwintowymi oraz zaciskowymi do rur miedzianych i tworzywowych typu Copipe.

• nastawa wstępna odczytywana z zewnątrz, regulowana pod ciśnieniem
• wymiana wkładu bez opróżniania instalacji
• przyłącze do głowicy M 30 x 1,5
• korpus mosiężny niklowany, trzpień nierdzewny

Zastosowanie i warunki pracy

Zawór przeznaczony jest do instalacji wodnych z wodą lub mieszaninami glikolu etylenowego/propylenowego do 50 % zgodnie z VDI 2035/ÖNORM 5195, pH 6,5-10. Nie nadaje się do pary, olejów i płynów agresywnych. Temperatura pracy od 2 °C do 120 °C, krótkotrwale do 130 °C. Ciśnienie nominalne PN 10, maksymalne ciśnienie robocze 10 bar. Maksymalne dopuszczalne ciśnienie różnicowe wynosi 1 bar, a zalecany zakres sterowania to 30 mbar do 200 mbar. Wpływ ciśnienia różnicowego na zmianę temperatury wynosi ok. 0,1 K-0,7 K/0,5 bar. Armatura sprawdza się w systemach dwururowych z pompą obiegową, gdzie proporcjonalny zakres regulacji 1-2 K pozwala na oszczędną pracę instalacji.
