Zawór termostatyczny AV 9, DN 25, prosty 1183808

Zawór termostatyczny do ręcznego hydraulicznego wyważania instalacji grzejnikowej

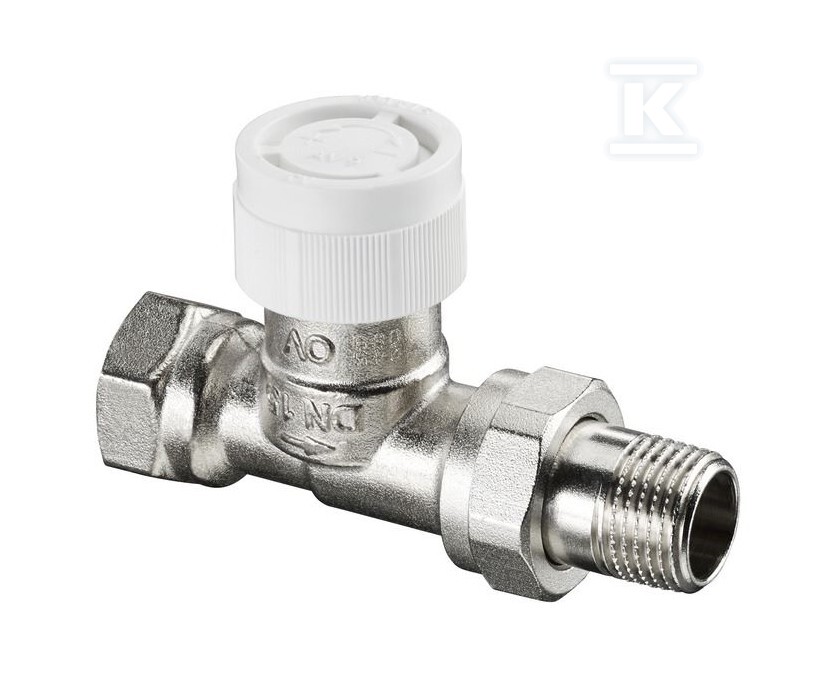

Zawór prosty AV 9 DN 25 to mosiężna armatura grzejnikowa z niklowanym korpusem przeznaczona do instalacji centralnego ogrzewania z obiegiem wymuszonym. Rozwiązanie umożliwia precyzyjne wstępne ograniczenie przepływu w każdym grzejniku, co wspiera stabilną pracę pompy i równomierne rozprowadzenie ciepła w całym obwodzie. Gwint termostatyczny M30 x 1,5 pozwala na szybkie połączenie z dowolnym głowicą termostatyczną, a półśrubunek ułatwia montaż w połączeniu z rurą lub złączką.

Konstrukcja przewiduje wymianę wkładu zaworowego bez konieczności spuszczania wody z instalacji, co skraca czas serwisu. Nastawę wstępną odczytuje się z zewnątrz, a jej zmiana jest możliwa pod ciśnieniem roboczym przy użyciu narzędzia lub klucza płaskiego SW 13. Standardowo zawór dostarczany jest z białą osłoną montażową z trzema poprzecznymi żebrami.

Budowa i materiały

Korpus wykonano z mosiądzu z powłoką niklową, co zapewnia odporność na korozję w wodzie instalacyjnej i trwałość w warunkach ciągłej pracy. Trzpień wykonano ze stali nierdzewnej. Armatura ma przyłącze gwintowe R1" i jest przeznaczona do pracy przy ciśnieniu nominalnym PN 10 bar. Wymiary zabudowy to długość 127 mm, wysokość 75 mm i głębokość 45 mm, a masa wynosi ok. 0,67 kg. Współczynnik przepływu Kvs wynosi 1,2, co odpowiada DN 25.

Zawór spełnia wymagania normy EN 215 i jest dopuszczony do stosowania w instalacjach grzewczych. Powierzchnia niklowana ogranicza osadzanie się zanieczyszczeń i ułatwia utrzymanie czystości w trakcie eksploatacji.

Montaż i obsługa

Montaż wykonuje się w pozycji prostej na zasilaniu grzejnika w układzie dwururowym z pompą obiegową. Połączenie z głowicą termostatyczną realizowane jest na gwincie M30 x 1,5, bez dodatkowych adapterów. Nastawa wstępna pozwala na ręczne ograniczenie przepływu w 9 pozycjach, co umożliwia hydrauliczny wyważenie instalacji bez ingerencji w centralę.

Wymiana wkładu zaworowego odbywa się przy zachowaniu ciśnienia w instalacji, przy użyciu dedykowanego narzędzia serwisowego. Dzięki temu prace konserwacyjne nie wymagają opróżniania całego obwodu.

Zastosowanie i parametry pracy

Zawór AV 9 przeznaczony jest do zasilania grzejników w instalacjach centralnego ogrzewania z obiegiem wymuszonym. Sprawdzi się w modernizacjach i nowych realizacjach, gdzie wymagane jest precyzyjne wyważenie hydrauliczne i późniejsza automatyczna regulacja temperatury pomieszczenia za pomocą głowicy termostatycznej.

Dane eksploatacyjne:

• ciśnienie nominalne PN 10 bar
• współczynnik przepływu Kvs 1,2
• przyłącze gwintowe R1"
• gwint termostatyczny M30 x 1,5
• nastawa wstępna odczytywana z zewnątrz, zmienna pod ciśnieniem
• wymiana wkładu bez spuszczania wody

Armatura współpracuje z typowymi głowicami termostatycznymi dostępnymi na rynku.
