Pusta obudowa z tworzywa, seria FLEX 10 modułów IP66/67 15851000

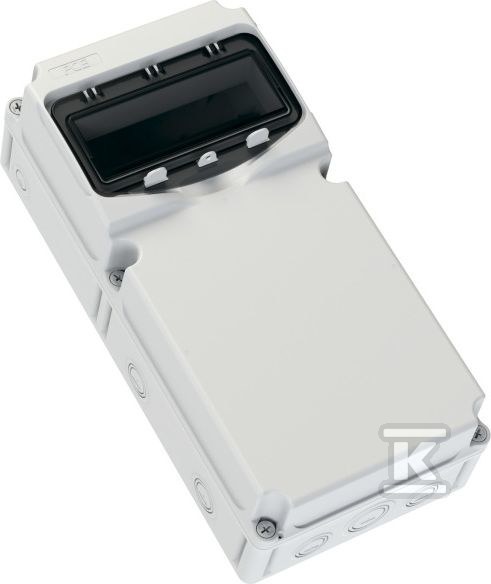

Pusta obudowa rozdzielcza FLEX 10-E do montażu natynkowego

Obudowa pełna 10-modułowa z tworzywa izolacyjnego ABS przeznaczona do budowy niskonapięciowych zestawów rozdzielczych zgodnie z IEC/EN 61439. Wykonana w kolorze szarym RAL 7035, z klasą ochrony II według IEC 61140, nadaje się do montażu natynkowego wewnątrz i na zewnątrz obiektów. Jednorzędowa konstrukcja przyjmuje 10 modułów TE, z 12 wejściami kablowymi i możliwością prowadzenia okablowania bez dodatkowej płyty montażowej. Wymiary zewnętrzne 471 mm wysokości, 230 mm szerokości i 158 mm głębokości pozwalają na dyskretne umieszczenie w rozdzielniach instalacyjnych, a głębokość wewnętrzna 92 mm zapewnia swobodę montażu aparatury.

Konstrukcja i materiały

Korpus wykonany jest z tworzywa sztucznego ABS, odpornego na uderzenia w klasie IK08 nawet przy -25 °C. Dolna część obudowy dostarczana jest z zamontowaną szyną montażową TH35-7,5, górna część z okienkiem inspekcyjnym na zawiasach z zamkiem zatrzaskowym. Pokrywa zamykana jest na zawias paskowy, a montaż na ścianie realizowany jest w pozycji górnej lub maksymalnie pod kątem 90°. Wewnętrzna szerokość użytkowa to 220 mm przy zewnętrznych 230 mm, a wysokość użytkowa 461 mm przy zewnętrznych 471 mm. Obudowa nie posiada otworów pod flansze, nie jest wyposażona w płytę montażową, a liczba rzędów wynosi 1. Masa własna to ok. 1,9 kg przy maksymalnej nośności 10 kg.

Zastosowanie i warunki pracy

Rozwiązanie przeznaczone jest do montażu urządzeń zabezpieczających, sterujących oraz wtykowych w zestawach rozdzielczych niskiego napięcia. Stopień ochrony IP66/67 zapewnia szczelność na pył i wodę, co wraz z dopuszczeniem do zastosowań zewnętrznych pozwala na pracę w trudnych warunkach środowiskowych. Zakres temperatury pracy to -25 do +40 °C, a przechowywania i transportu -25 do +55 °C, z krótkotrwałym wzrostem do +70 °C przez 24 h. Dla instalacji wewnętrznej dopuszczalna wilgotność to maksymalnie 50 % przy +40 °C, a dla zewnętrznej tymczasowo 90 % przy maksymalnej temperaturze otoczenia +20 °C. Znamionowe napięcie izolacji wynosi 690 V, współczynnik zanieczyszczenia 3, a maksymalna wysokość instalacji 2000 m n.p.m. Zdolność rozpraszania mocy wynosi 44 W, a odporność na próbę rozżarzonym drutem według IEC/EN 60695-2-11 to 650 °C.

Zgodność i bezpieczeństwo

Obudowa spełnia wymagania dyrektywy niskonapięciowej 2014/35/EU oraz RoHS 2011/65/EU i 2015/863/EU. Jest zgodna z normą IEC/EN 62208 dla pustych obudów rozdzielczych oraz przeznaczona do produkcji zestawów zgodnie z serią norm IEC/EN 61439. Klasa ochrony II i brak części przewodzących zapewnia bezpieczne użytkowanie przy prawidłowym wykonaniu wyrównania potencjałów i podłączeniu przewodu ochronnego wbudowanych urządzeń.
