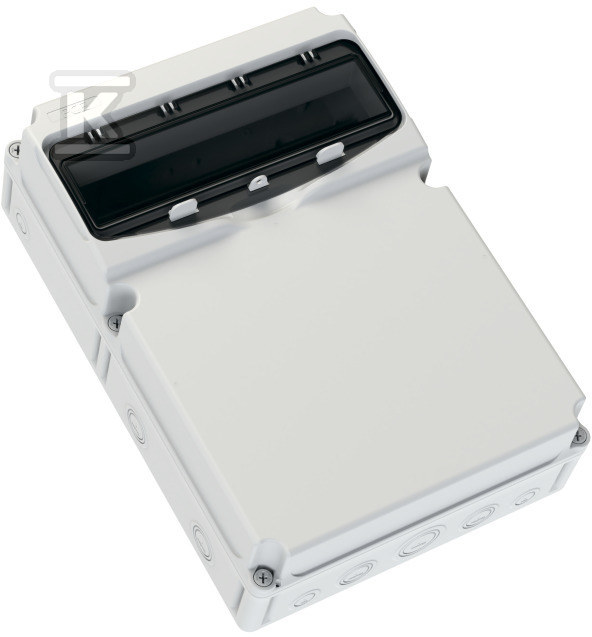

Obudowa pełna FLEX 16-E IP65 15851600

Pusta obudowa rozdzielcza 16-modulowa do montażu natynkowego na zewnątrz i wewnątrz

Pusta obudowa pełna przeznaczona do budowy niskonapięciowych zestawów rozdzielczych zgodnie z IEC/EN 61439. Model FLEX 16-E zapewnia miejsce na 16 modułów w jednym rzędzie i jest przeznaczona do montażu urządzeń zabezpieczających, sterujących oraz wtykowych. Wykonana z tworzywa sztucznego ABS izolacyjnego, w kolorze szarym RAL 7035, nadaje się do zastosowań zewnętrznych i wewnętrznych przy montażu natynkowym.

Konstrukcja i materiały

Obudowa składa się z dolnej części z zamontowaną szyną montażową TH35-7,5 oraz górnej części z okienkiem inspekcyjnym na zawiasach z zamkiem zatrzaskowym. Pokrywa zamykana jest na śruby obudowy, a okienko umożliwia kontrolę stanu bez pełnego otwierania. Wymiary zewnętrzne to wysokość 471 mm, szerokość 330 mm i głębokość 158 mm, przy głębokości wewnętrznej 92 mm i szerokości wewnętrznej 320 mm. Wysokość wewnętrzna wynosi 461 mm. Masa własna to ok. 2,5 kg, a dopuszczalne obciążenie wewnętrzne to 10 kg.

Konstrukcja zapewnia klasę ochrony II zgodnie z IEC 61140 oraz stopień ochrony IP67, potwierdzony w warunkach pracy. Odporność udarowa IK08 zachowana jest nawet przy -25 °C. Liczba wejść kablowych to 18, bez otworów pod flansze. Powierzchnia jest odporna na temperaturę próby rozżarzonego drutu do 650 °C. Zdolność rozpraszania mocy wynosi 57 W.

Zastosowanie i warunki pracy

Obudowa przeznaczona jest do produkcji zestawów rozdzielczych niskiego napięcia. Nadaje się do montażu na ścianie w pomieszczeniach oraz na zewnątrz budynków. Temperatura otoczenia w czasie pracy to od -25 °C do +40 °C, a temperatura przechowywania i transportu od -25 °C do +55 °C, krótkotrwale do +70 °C przez 24 h.

Dla instalacji wewnętrznej dopuszczalna wilgotność to maksymalnie 50 % przy +40 °C, a dla instalacji zewnętrznej tymczasowo 90 % przy maksymalnej temperaturze otoczenia +20 °C. Znamionowe napięcie izolacji to 690 V, współczynnik zanieczyszczenia 3, maksymalna wysokość instalacji 2000 m n.p.m. Brak płyty montażowej w standardzie, obudowa pełna bez otworowań.

Montaż i zgodność z normami

Montaż natynkowy realizowany jest na czterech punktach mocujących. Górna część mocowana jest do dolnej za pomocą zawiasów paskowych i śrub, co ułatwia serwis. Okienko inspekcyjne otwierane jest ostrożnie, szczególnie w temperaturach poniżej zera, aby nie uszkodzić uszczelki.

Obudowa spełnia wymagania dyrektywy niskonapięciowej 2014/35/EU oraz RoHS 2011/65/EU i 2015/863/EU. Jest zgodna z normą IEC/EN 62208 dla pustych obudów rozdzielczych. Tabliczka znamionowa znajduje się wewnątrz obudowy.
