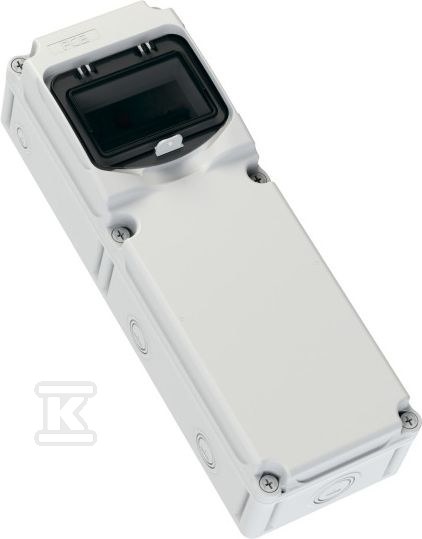

Pusta obudowa z tworzywa, seria FLEX 6 modułów IP66/67 15850600

Kompaktowa obudowa rozdzielcza natynkowa na 6 modułów z ochroną IP67

Obudowa pełna przeznaczona do budowy niskonapięciowych zestawów rozdzielczych i osłony urządzeń zabezpieczających, sterujących oraz wtykowych. Jednorzędowa konstrukcja na 6 modułów zapewnia zwartą zabudowę przy zachowaniu łatwego dostępu do wnętrza przez pokrywę z okienkiem inspekcyjnym na zawiasach. Dzięki stopniu ochrony IP67 i odporności udarowej IK08 nadaje się do montażu wewnątrz pomieszczeń oraz na zewnątrz, w warunkach narażenia na pył i zachlapanie.

Konstrukcja i materiały

Korpus wykonano z izolacyjnego tworzywa sztucznego ABS w kolorze szarym RAL 7035. Wymiary zewnętrzne to wysokość 471 mm, szerokość 160 mm i głębokość 132 mm, przy głębokości wewnętrznej 72 mm, co pozwala na swobodne rozmieszczenie aparatury w jednym rzędzie. Dolna część obudowy dostarczana jest z zamontowaną szyną montażową TH35-7,5, górna część z zamontowanym oknem inspekcyjnym otwieranym na zawiasach z zamkiem zatrzaskowym.

Montaż jest natynkowy, a obudowa klasy ochrony II zgodnie z IEC 61140 nie wymaga dodatkowego uziemienia korpusu. Pokrywa mocowana jest śrubami obudowy, a dostęp do wnętrza umożliwia okienko inspekcyjne bez konieczności demontażu całej pokrywy. Na obudowie przewidziano 8 wejść kablowych oraz otwory do plombowania. Konstrukcja nie posiada płyty montażowej ani otworów pod flansze, co upraszcza przygotowanie rozdzielnicy pod konkretny układ aparatury.

Zastosowanie i montaż

Obudowa przeznaczona jest do produkcji niskonapięciowych zestawów rozdzielczych zgodnie z wymaganiami serii norm IEC/EN 61439 oraz do montażu urządzeń zabezpieczających i sterujących.

Dzięki dopuszczeniu do zastosowań zewnętrznych i zakresowi temperatury pracy od -25 °C do +40 °C może pracować w nieogrzewanych pomieszczeniach i na zewnątrz. W warunkach przechowywania i transportu dopuszczalny jest zakres od -25 °C do +55 °C, krótkotrwale do +70 °C. Maksymalna nośność wewnętrzna wynosi 10 kg, a masa własna obudowy to 1,4 kg. Montaż na ścianie realizowany jest przez cztery otwory montażowe, z możliwością ustawienia górnego montażu lub pod kątem do 90°. W komplecie z obudową dostarczana jest skrócona instrukcja obsługi oraz elementy mocujące zawiasy i pokrywę.

Zgodność z normami i warunki pracy

Obudowa spełnia wymagania dyrektywy niskonapięciowej 2014/35/EU oraz dyrektyw RoHS 2011/65/EU i 2015/863/EU. Jest zgodna z normą IEC/EN 62208 dla pustych obudów rozdzielczych oraz przeznaczona do zestawów zgodnych z IEC/EN 61439.

Parametry eksploatacyjne obejmują znamionowe napięcie izolacji 690 V, współczynnik zanieczyszczenia 3 oraz wytrzymałość temperaturową potwierdzoną próbą rozżarzonego drutu według IEC/EN 60695-2-11 w 650 °C. Zdolność rozpraszania mocy wynosi 33 W, a maksymalna wysokość instalacji to 2000 m n.p.m. Stopień ochrony IP67 zapewnia szczelność na pył i zanurzenie, a odporność udarowa IK08 gwarantuje wytrzymałość mechaniczną nawet w niskich temperaturach.
