Stacja ładowania/słupek do e-bike PIŁA 3xGS 6A IP54 9081020

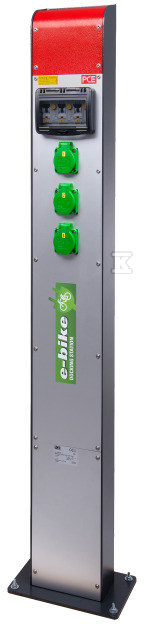

Wolnostojąca stacja ładowania e-bike w formie słupka energetycznego

Słupek PILA to stalowa kolumna przeznaczona do ładowania rowerów elektrycznych w miejscach publicznych, przy parkingach i w strefach serwisowych. Trzy gniazda ze stykiem ochronnym umieszczone na froncie pozwalają na jednoczesne podłączenie kilku jednośladów, a całość jest zabezpieczona przed warunkami atmosferycznymi dzięki klasie IP54. Wysokość 1200 mm zapewnia wygodny dostęp, a kompaktowy przekrój 165 mm szerokości i 85 mm głębokości ułatwia ustawienie w ograniczonej przestrzeni.

Konstrukcja i materiały

Kolumna wykonana jest ze stali w kolorze szarym RAL 7016, z frontem z aluminiowych blach naturalnie anodowanych. Obudowa ze stali zapewnia sztywność i odporność mechaniczną, a stopień ochrony IP54 chroni wnętrze przed pyłem i zachlapaniami. Wymiary 1200 mm wysokości, 165 mm szerokości i 85 mm głębokości pozwalają na dyskretne wkomponowanie słupka w otoczenie bez dominowania nad przestrzenią. Dolne wprowadzenie przewodu przez dławik M25 przeznaczony dla kabla o średnicy 13-18 mm umożliwia estetyczne i szczelne podłączenie zasilania.

Wyposażenie elektryczne i zabezpieczenia

W części elektrycznej zastosowano trzy gniazda Schuko 16 A 250 V w klasie IP54 w kolorze zielonym. Styki wykonane z CuZn z powierzchnią niklowaną zapewniają dobrą przewodność i odporność na korozję. Każde gniazdo jest indywidualnie zabezpieczone wyłącznikiem różnicowo-nadprądowym FI/LS 6 A 1p+N 30 mA o charakterystyce C typ A, co pozwala na selektywną ochronę obwodów przy rozruchach urządzeń o większym poborze prądu. Zabezpieczenia spełniają wymagania ÖVE/VDE.

Rozdzielnica w formie pełnogumowego rozdzielacza o klasie IP54 jest okablowana na złącze Vario-Connector 5-biegunowe 10 mm2. Zasilanie realizowane jest jednym przewodem w układzie rozgałęzienia, a przyłącze sieciowe jest 3-biegunowe ze stykiem ochronnym. Trzy moduły zabezpieczeń odpowiadają trzem niezależnym obwodom ładowania.

Zastosowanie i montaż

Słupek energetyczny przeznaczony jest do instalacji na zewnątrz budynków, na terenie stacji rowerowych, przy wejściach do obiektów użyteczności publicznej oraz w miejscach obsługi e-mobility. Klasa IP54 i stalowa obudowa pozwalają na pracę w zmiennych warunkach pogodowych, a kompaktowe gabaryty ułatwiają montaż przy słupach oświetleniowych lub nawierzchni. Rozwiązanie z trzema niezależnymi gniazdami sprawdza się tam, gdzie potrzebna jest szybka i bezpieczna infrastruktura ładowania bez konieczności budowy osobnych rozdzielnic.
