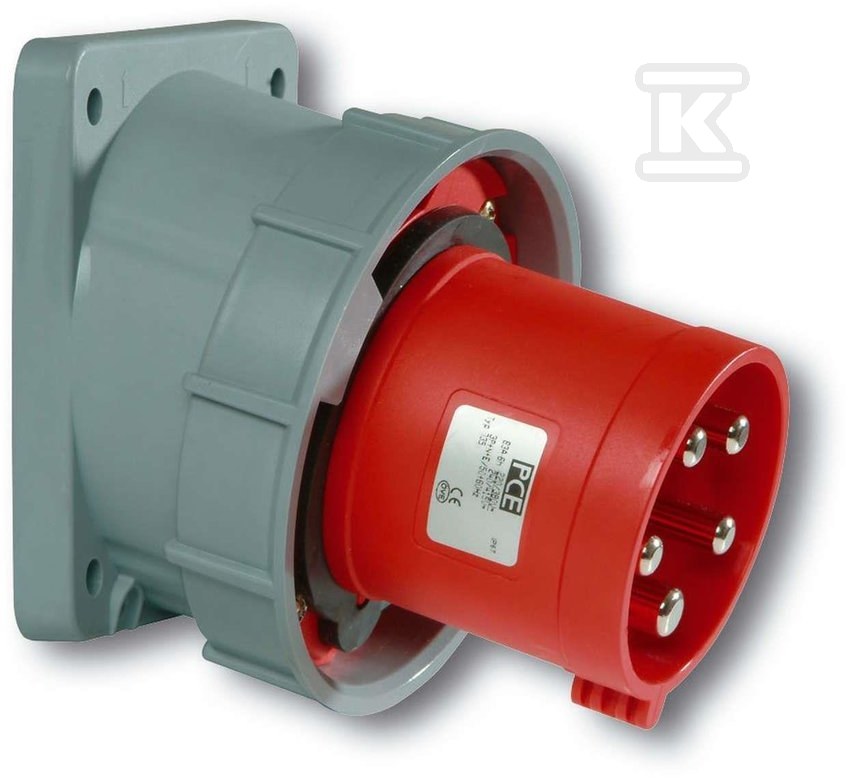

Wtyczka tablicowa skośna Power Twist 125A 3P+Z+N 400V 120x130 IP67 745-6

Zastosowanie w instalacjach przemysłowych o dużym natężeniu

Ten element łączy w sobie funkcjonalność gniazda i wtyczki tablicowej, przeznaczony do montażu na ścianie lub obudowie rozdzielni. Dzięki kątowemu wprowadzeniu przewodu (skos), instalator zyskuje dodatkową przestrzeń za panelem, co ułatwia układanie grubych kabli o dużym przekroju. Jest to rozwiązanie typowe dla zasilania ciężkiego sprzętu, takich jak spawarki przemysłowe, agregaty prądotwórcze czy duże pompy, gdzie wymagana jest prądowa wydajność rzędu 125 A przy napięciu 400 V. Czerwona obudowa (RAL 3000) nie tylko wyróżnia się wizualnie, ale zgodnie z normą IEC 60309-2 sygnalizuje napięcie 400 V oraz częstotliwość 50/60 Hz, co jest kluczowe dla bezpieczeństwa przy podłączaniu urządzeń w różnych strefach zakładu.

Konstrukcja odporna na trudne warunki i szybki montaż

Obudowa wykonana z wytrzymałego tworzywa sztucznego zapewnia wysoką odporność na uderzenia mechaniczne oraz drgania, co jest niezbędne w środowiskach przemysłowych. Stopień ochrony IP67 gwarantuje szczelność przed kurzem i krótkotrwałym zanurzeniem w wodzie, chroniąc styki przed korozją i zwarciem nawet przy pracy na zewnątrz lub w wilgotnych halach produkcyjnych. Wewnątrz zastosowano zaciski śrubowe przystosowane do standardowych średnic żył, które nie wymagają konserwacji i są odporne na poluzowanie pod wpływem wibracji.

Montaż osprzętu został zaprojektowany tak, aby był szybki i intuicyjny:

• System szybkiego zamykania pozwala na zamocowanie elementu bez użycia dodatkowych narzędzi.
• Obudowa montowana jest poprzez jej przekręcenie, co skraca czas pracy instalatora.
• Styki są wyraźnie oznaczone kolorami: ziemia (PE) – zielony, neutralny (N) – niebieski, fazy (L) – szary.
• Pozycja wskaźnika styku ochronnego wynosi 6 h, co zapewnia poprawną polaryzację przy podłączaniu kompatybilnych wtyków innych producentów zgodnych ze standardem CEE.

Kompatybilność systemowa i szczegóły eksploatacyjne

Produkt spełnia rygorystyczne normy bezpieczeństwa i jest kompatybilny z systemami znormalizowanymi różnych producentów. Dzięki temu można go stosować jako część szerszej infrastruktury zasilającej bez obawy o problemy ze stykowaniem się elementów od różnych firm. Materiał styków to mosiądz niklowany, co zapewnia niską rezystancję przejścia nawet przy dużych prądach rozruchowych charakterystycznych dla silników elektrycznych.

Kluczowe parametry eksploatacyjne to prąd znamionowy 125 A oraz napięcie 400 V AC (zakres 400...400 V). Urządzenie posiada 5 biegunów (konfiguracja 3P + N + PE) i charakteryzuje się stopniem ochrony IP67, co czyni je pyłoszczelnym i wodoodpornym. Kolor identyfikacyjny to czerwony (RAL 3000), a zakres częstotliwości obejmuje 50 ... 60 Hz. Obudowa wykonana jest z tworzywa sztucznego odporne na uderzenia, a połączenie realizowane jest poprzez zaciski śrubowe nie wymagające konserwacji. Wymiary montażowe obejmują flanszę o rozmiarach ok. 120x130 mm oraz otwory mocujące ok. 100x108 mm.

Warto pamiętać, że mimo wysokiej wytrzymałości mechanicznej i odporności na warunki atmosferyczne, produkt ten wymaga prawidłowego dokręcenia przewodów zgodnie z momentem dokręcania zalecanym przez producenta kabli, aby uniknąć przegrzania styków przy długotrwałym obciążeniu maksymalnym. Kątowe wejście kabla ułatwia również odprowadzanie ewentualnego kondensatu lub wody deszczowej ze strefy połączenia.
