Statecznik do lamp wyładowczych HID-PV C 50 /I CDM, 220-240V, 50/60Hz 913700665166

Kompaktowy elektroniczny statecznik do lamp CDM 50 W do zastosowań wewnętrznych

Elektroniczny statecznik HID-PV C 50 /I CDM zapewnia stabilne zasilanie jednej lampy wyładowczej CDM o mocy 50 W w instalacjach 220-240 V, 50/60 Hz. Rozwiązanie jest przeznaczone do pracy z lampami typu HI i przeznaczono je do montażu wewnątrz pomieszczeń, gdzie liczy się kompaktowa budowa i przewidywalna praca bez funkcji ściemniania. Dzięki konstrukcji elektronicznej uzyskuje się szybki rozruch i stałe warunki pracy lampy, a obudowa z tworzywa sztucznego z odciążeniem naprężeń ułatwia poprawny montaż w oprawie.

Zastosowanie i kompatybilność

Statecznik obsługuje układ 1-lampowy o mocy 50 ... 50 W i współpracuje wyłącznie z jednym źródłem światła. Jest przeznaczony do lamp wyładowczych typu HI, w tym CDM, i nie jest przystosowany do pracy ze ściemniaczami - brak kompatybilności z DALI, 1-10 V, 0-10 V, triakiem, PWM, DMX, DSI, LineSwitch, Touch and Dim ani z systemami smart home. Napięcie znamionowe 220-240 V oraz częstotliwość sieci 50/60 Hz pokrywają standardowe warunki zasilania w Europie. Model nie jest multiwatt i nie obsługuje wielu źródeł światła jednocześnie.

Budowa i parametry pracy

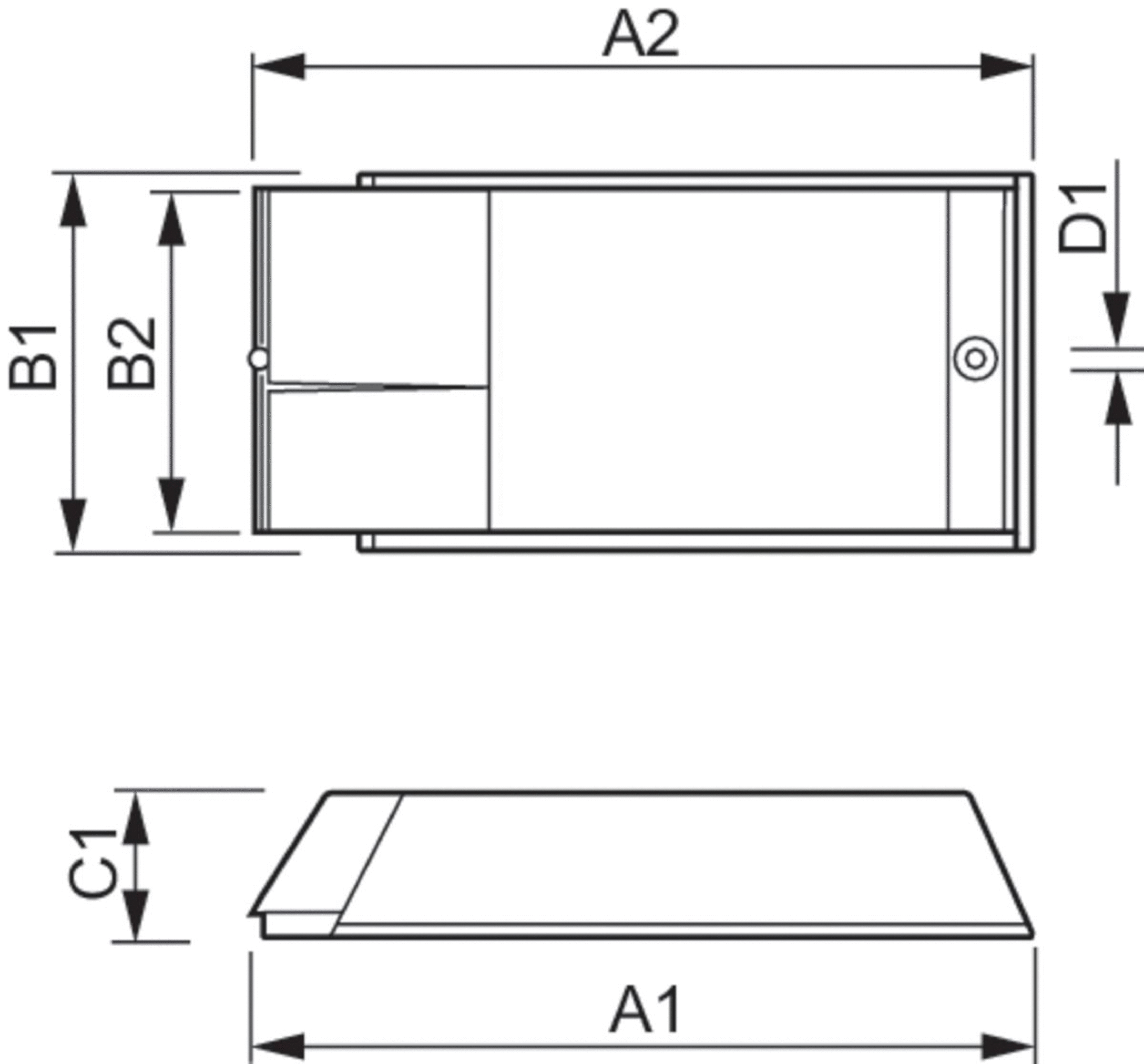

Obudowa z tworzywa sztucznego ma wymiary długość 188 mm, szerokość 82,7 mm i wysokość 34,5 mm, co pozwala na montaż w ograniczonej przestrzeni oprawy. Klasa ochrony zgodnie z IEC 61140 to I, a stopień ochrony IP20 ogranicza zastosowanie do środowisk suchych, bez bezpośredniego kontaktu z pyłem i wodą. Zintegrowane odciążenie naprężeń zabezpiecza przyłącza przed mechanicznym przeciążeniem.

W pracy urządzenie charakteryzuje się niskim prądem upływu maksymalnie 0,25 mA oraz krótkim impulsem prądowym przy załączeniu. Szerokość impulsu wynosi 0,25 ms, a szczytowy prąd łączeniowy sięga maksymalnie 26 A. Parametry te mają znaczenie przy doborze zabezpieczeń i przy planowaniu liczby urządzeń na jednym obwodzie.

Instalacja i bezpieczeństwo

Montaż przewiduje się w oprawie klasy I z prawidłowym połączeniem ochronnym. Dzięki klasie I i obudowie z tworzywa sztucznego statecznik wymaga uziemienia instalacji. Przy zabezpieczeniu B-typu 16 A można instalować nominalnie do 24 sztuk na jednym obwodzie, co ułatwia projektowanie rozdzielnic dla większych instalacji oświetleniowych. Brak funkcji ściemniania upraszcza okablowanie - wystarczy zasilanie sieciowe 220-240 V, 50/60 Hz bez dodatkowych sterowników.
