Moduł redundancyjny QUINT montaż szyna DIN, ACB Technology, wejście 24 V DC 2x20 A, wyjście 24 V DC 1x40 A, adapter UTA 107/30 2320186

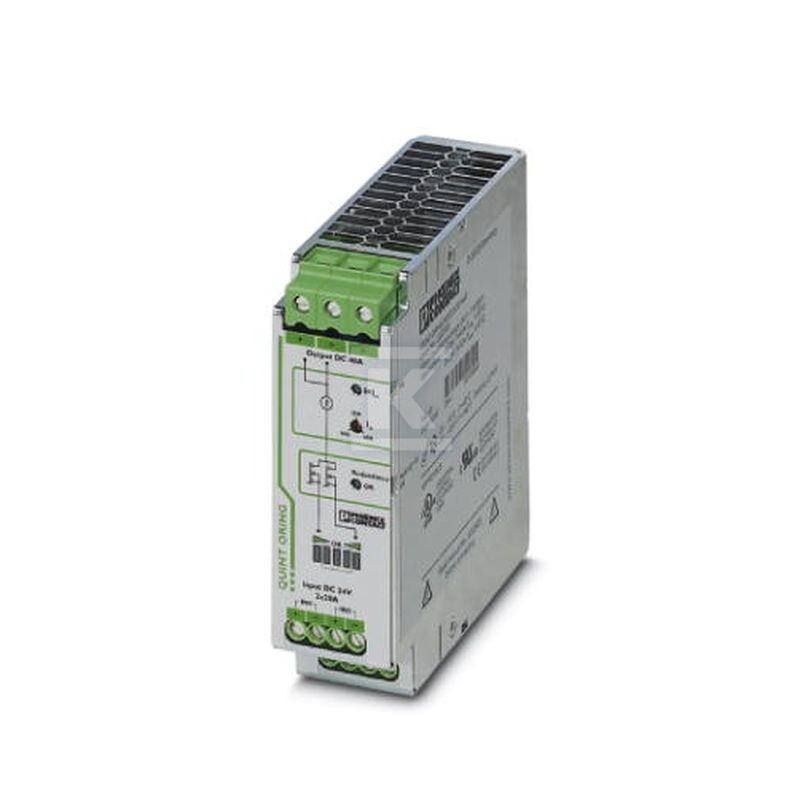

Aktywny moduł redundancji QUINT z technologią ACB do montażu na szynie DIN

Moduł zapewnia ciągłe zasilanie 24 V DC w układach, w których wymagana jest redundancja dwóch zasilaczy. Dzięki technologii Auto Current Balancing obciążenie rozdziela się automatycznie i symetrycznie między dwa wejścia, co wydłuża żywotność zasilaczy w rozwiązaniu redundantnym. Urządzenie pracuje z napięciem wejściowym 24 V DC w zakresie 18 V DC ... 28 V DC SELV i przekazuje na wyjście 24 V DC z minimalnym spadkiem 0,2 V względem wejścia. W trybie zwiększonej mocy wyjście dostarcza 40 A, w trybie redundancji 20 A. Sprawność przekracza 98 %, a maksymalna strata mocy przy pełnym obciążeniu wynosi 8 W.

Wbudowane funkcje monitorowania sygnalizują stan redundancji i pracy ACB za pomocą diod LED. Moduł jest dostarczany z zamontowanym uniwersalnym adapterem na szynę DIN UTA 107/30, co ułatwia montaż na szynie NS 35 wg EN 60715 w pozycji poziomej. Obudowa metalowa z aluminium AlMg3 zapewnia sztywność mechaniczną, a połączenia śrubowe pozwalają na szybkie okablowanie.

Budowa i montaż

Konstrukcja przeznaczona jest do montażu na szynie DIN z możliwością ustawienia w pozycji alternatywnej. Wymiary w standardowym montażu to szerokość 38 mm, wysokość 130 mm i głębokość 125 mm. W montażu alternatywnym szerokość wynosi 122 mm, a głębokość 41 mm. Masa netto to 0,6 kg.

Złącza wejściowe i wyjściowe wykonane są jako śrubowe. Dla wejścia dopuszczalny przekrój przewodu sztywnego to 0,2 mm2 ... 6 mm2, elastycznego 0,2 mm2 ... 4 mm2, AWG min. 10, długość zdejmowanej izolacji 8 mm, gwint M3. Dla wyjścia przekrój sztywny 0,5 mm2 ... 16 mm2, elastyczny 0,5 mm2 ... 16 mm2, AWG min. 6, długość zdejmowanej izolacji 10 mm, gwint M4. Sygnalizacja wykorzystuje złącza śrubowe M3 z przekrojem 0,2 mm2 ... 6 mm2.

Zalecane odstępy montażowe to 5 mm z lewej i prawej strony, 50 mm góra/dół przy pełnym obciążeniu. Przy obciążeniu poniżej 50 % odstępy można zmniejszyć. Klasa palności obudowy i listew zaciskowych to V0 wg UL 94, klasa ochrony III, stopień zanieczyszczenia 2.

Funkcje i parametry pracy

Technologia ACB zapewnia równomierne rozłożenie prądu między dwa zasilacze wejściowe. Napięcie znamionowe wejścia to 24 V DC, prąd znamionowy 2 x 20 A w zakresie -25 °C ... 60 °C, maksymalny prąd wejściowy 2 x 26 A w zakresie -25 °C ... 40 °C. W konfiguracji 1 x 40 A prąd znamionowy to 1 x 40 A, maksymalny 1 x 52 A. Technologia SFB umożliwia prąd chwilowy 120 A przez 12 ms.

Wyjście nominalne to 0,2 V poniżej napięcia wejściowego. Prąd znamionowy wyjścia to 40 A w trybie zwiększonej mocy i 20 A w trybie redundancji. Derating występuje od 60 °C ... 70 °C z współczynnikiem 2,5 %/K. Ochrona przeciwprzepięciowa na wyjściu zadziała poniżej 32 V DC, a wejście jest wyłączane przy przepięciu powyżej 30 V. Wbudowany warystor chroni przed przepięciami.

Sygnalizacja obejmuje styk grupowy Redundancy OK 13/14 oraz styk ACB OK 23/24, z maksymalnym napięciem przełączania 30 V AC/DC i prądem impulsowym ? 100 mA. Dioda LED sygnalizuje stan redundancji na zielono, a wskaźnik ACB OK prezentuje zielony pasek LED.

Warunki środowiskowe i bezpieczeństwo

Moduł pracuje w temperaturze otoczenia -25 °C ... 70 °C, przy czym powyżej 60 °C obowiązuje derating 2,5 %/K. Temperatura przechowywania i transportu to -40 °C ... 85 °C. Dopuszczalna wilgotność względna w pracy to ? 100 % przy 25 °C bez kondensacji. Klasa klimatyczna 3K3 wg EN 60721, wysokość instalacji do 2000 m n.p.m., stopień ochrony IP20.

Urządzenie spełnia wymagania SELV i PELV wg EN 60950-1/VDE 0805, EN 50178/VDE 0160, IEC 60950-1 oraz EN 60204-1. Deklarowana niezawodność MTBF to > 720 000 h przy 40 °C wg IEC 61709, SN 29500. Zgodność z normami EMC i odporność na wibracje i udary są potwierdzone dla zastosowań przemysłowych.
