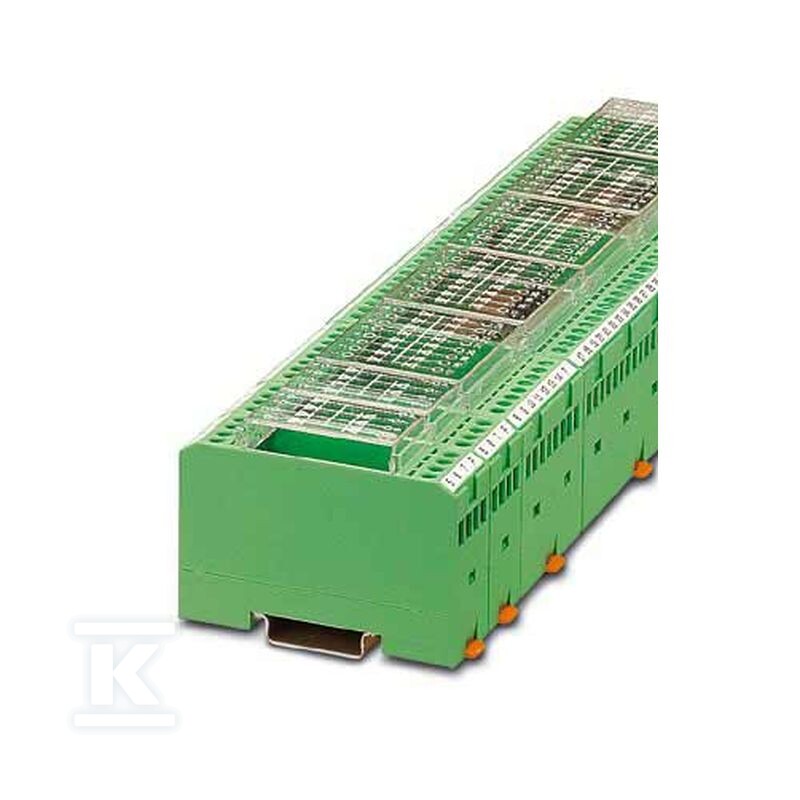

Moduł diodowy, do rozszerzenia 7 diodami typu 1N 4007, ze wspólną katodą 2950064

Bezpieczna izolacja obwodów w systemach automatyki

Moduł diodowy EMG 22-DIO 7P to rozwiązanie przeznaczone do montażu na szynie DIN, służące do elektrycznego odłączenia sygnałów w systemach raportowania błędów oraz tłumienia iskrzenia przy wyłączaniu obciążeń indukcyjnych. Urządzenie jest konstruowane jako baza do rozszerzenia o siedem diod typu 1N4007 ze wspólną katodą. Taka konfiguracja pozwala na szybkie wdrożenie obwodów ochronnych bez konieczności ręcznego montażu pojedynczych elementów, co upraszcza okablowanie w szafach sterowniczych przy podłączaniu cewek styczników, zaworów solenoidowych czy innych odbiorników indukcyjnych.

W warunkach przemysłowych moduł chroni elektronikę sterującą przed przepięciami powstającymi podczas wyłączania obciążeń indukcyjnych. Zastosowane diody 1N4007 charakteryzują się szczytowym napięciem wstecznym 1300 V, co zapewnia bezpieczeństwo pracy w sieciach o napięciu znamionowym 250 V AC (dla częstotliwości 50 Hz i 60 Hz). Prąd przewodzenia dla pojedynczej diody wynosi 0,7 A przy jednym obciążeniu, a przy jednoczesnym obciążeniu wszystkich kanałów spada do 0,5 A. Napięcie przewodzenia dla każdej diody wynosi około 0,8 V, a prąd wsteczny nie przekracza 5 µA, co minimalizuje straty energii w trybie ciągłej pracy.

Konstrukcja mechaniczna i warunki montażu

Urządzenie zostało zaprojektowane z myślą o kompaktowej zabudowie w szafach rozdzielczych. Szerokość modułu wynosi 22,5 mm, co pozwala na montaż szeregowy z zerową przerwą między sąsiednimi elementami na szynie DIN. Wysokość konstrukcji to 75 mm, a głębokość 55 mm. Całkowita masa samego modułu to około 44,95 g. Montaż jest uniwersalny - urządzenie może być instalowane w dowolnej pozycji przestrzennej bez wpływu na jego parametry elektryczne.

Podłączenie przewodów odbywa się za pomocą systemu zacisków śrubowych z gwintem M3. System ten wymaga zdjęcia izolacji z przewodu o długości 8 mm. Moduł obsługuje przekroje przewodów stałych od 0,2 mm2 do 4 mm2 oraz przewodów giętkich od 0,2 mm2 do 2,5 mm2. W przeliczeniu na system amerykański zakres ten obejmuje przekroje od 24 do 12 AWG. Taka elastyczność pozwala na podłączenie zarówno cienkich linii sygnałowych, jak i grubszych żył zasilających bez konieczności stosowania specjalistycznych końcówek kablowych.

Zgodność ze standardami i zakres pracy środowiskowej

Moduł spełnia wymagania normy DIN EN 50178, regulującej zasady budowy urządzeń elektronicznych w układach sterowania i regulacji. Stopień zanieczyszczenia środowiska pracy określono jako stopień 2, co odpowiada typowym warunkom przemysłowym z występowaniem tylko nielubrykalnego osadu lub pyłu nieprzewodzącego. Urządzenie jest produkowane w Niemczech i spełnia wymogi dotyczące substancji SVHC (ołowiu).

Zakres temperatur otoczenia dla pracy ciągłej wynosi od -20 °C do +50 °C. W przypadku transportu lub składowania moduł jest odporny na temperatury od -40 °C do +70 °C. Brak wbudowanych wskaźników LED oznacza czysto funkcjonalną rolę modułu - służy wyłącznie do ochrony obwodów i nie wymaga dodatkowego monitorowania wizualnego stanu diod przez operatora.
