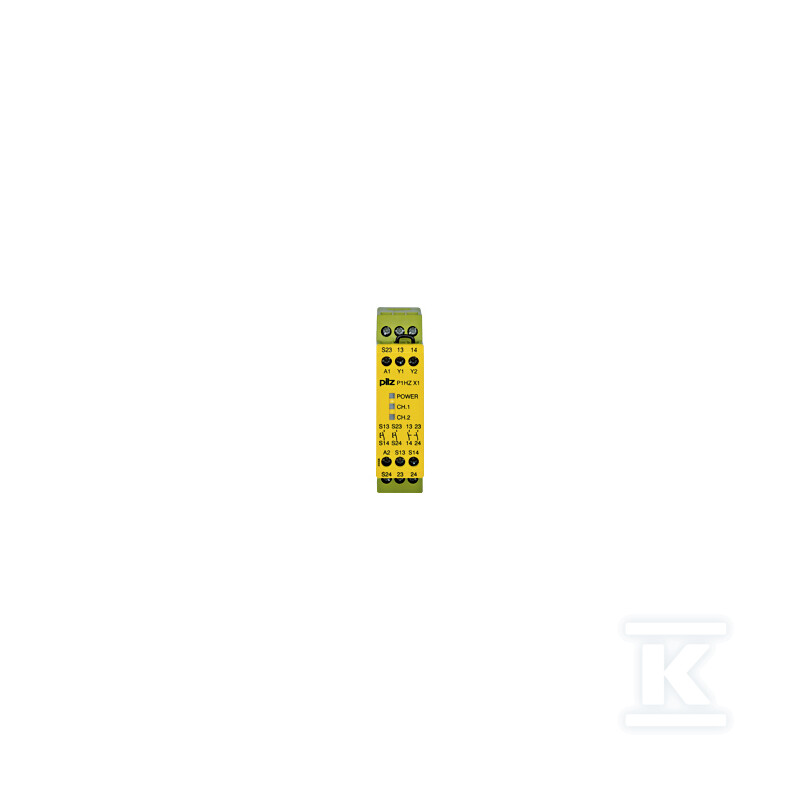

Przekaźnik bezpieczeństwa, sterowanie dwuręczne, 2 N/O, 24 V DC, szerokość 22, 5 mm, zaciski śrubowe zintegrowane 774360

Zastosowanie w systemach bezpieczeństwa maszyn

Przekaźnik P1HZ X1 to samodzielne urządzenie bezpieczeństwa przeznaczone do sterowania dwuręcznego - niezbędny element w aplikacjach wymagających jednoczesnej obsługi przez operatora obiema rękami. Urządzenie monitoruje symultaniczność naciśnięcia przycisków dwuręcznych zgodnie z normą EN 574 Typ III A, co eliminuje ryzyko ominięcia zabezpieczenia przez jednego operatora. Konstrukcja spełnia wymagania dyrektyw maszynowych i może być stosowana w układach bezpieczeństwa maszyn według EN ISO 13849-1 oraz EN 62061.

Urządzenie posiada dwa kanały wejściowe z detekcją zwarć między stykami - rozwiązanie pozwalające wykryć nieprawidłowości w okablowaniu przed awarią. Przekaźnik zapewnia kategorię zatrzymania kategorii 0 (natychmiastowe odłączenie zasilania), co jest kluczowe w aplikacjach gdzie wymagana jest natychmiastowa reakcja na sygnał stop.

Parametry elektryczne i wyjścia bezpieczeństwa

Urządzenie zasilane jest napięciem stałym 24 V DC przy poborze mocy zaledwie 2 W, co pozwala na integrację z popularnymi systemami sterowania przemysłowego. Przekaźnik wyposażony jest w dwa styki bezpieczeństwa N/O (normalnie otwarte) o obciążalności do 6 A przy napięciu AC do 240 V oraz 6 A przy napięciu DC do 24 V. Dla obciążeń indukcyjnych (AC15) przekaźnik pracuje do 5 A przy napięciu AC 230 V, a przy obciążeniu DC13 (cewki zaworów) do 2,5 A przy napięciu DC.

Materiał styków to stop AgSnO2 z dodatkową warstwą złota 0,2 µm Au, co zapewnia niską rezystancję przejściową i długotrwałą niezawodność przy przełączaniu małych obciążeń. Styki pilotowe pracują w standardzie C300 / R300, typowym dla aplikacji sterowania pomocniczego.

Warunki pracy i parametry środowiskowe

Przekaźnik pracuje w zakresie temperatur od -25°C do +55°C przy wilgotności względnej do 93% w temperaturze 40°C. Urządzenie nie dopuszcza kondensacji wilgoci wewnątrz obudowy - istotne w warunkach przemysłowych ze zmienną temperaturą.

Obudowa zapewnia stopień ochrony IP40 - wystarczający dla montażu wewnątrz szaf sterowniczych. Wymiary urządzenia to 87 mm wysokości, 22,5 mm szerokości i 121 mm głębokości, a masa netto wynosi zaledwie 200 g. Kompaktowa szerokość jednego modułu pozwala na montaż w rozdzielnicach o ograniczonej przestrzeni.

Montaż i połączenia elektryczne

Urządzenie wyposażone jest w zaciski śrubowe zintegrowane - rozwiązanie umożliwiające pewne i trwałe połączenie przewodów bez konieczności stosowania dodatkowych elementów montażowych. Zaciski obsługują przewody giętkie o przekroju od 24 do 10 AWG (odpowiednio około 0,2-6 mm2). Styl montażu jest stały - urządzenie montowane na szynie TH35 w rozdzielnicy.

Certyfikaty i zgodność normatywna

Przekaźnik posiada pełen zestaw certyfikatów międzynarodowych potwierdzających zgodność z wymaganiami bezpieczeństwa: CE, UKCA, CCC (Chiny), cULus Listed (Ameryka Północna), EAC (Eurazja) oraz certyfikat badania typu TÜV. Produkt jest zgodny z dyrektywą RoHS (2011/65/EU i 2015/863/EU) oraz spełnia wymagania REACH - zawiera substancje SVHC (ołów, tlenek ołowiu) powyżej progu raportowania.

Normy zgodności obejmują: EN 60947-4-1 (aparatura sterująca dla urządzeń napędowych), EN 60947-5-1 (aparatura sterująca i elementy mechaniczne), EN 61000-6-2 (odporność EMC dla środowisk przemysłowych), EN 60068-2-78 (odporność klimatyczna), EN 60068-2-6 (wibracje), EN60947-1 (odstępy i drogi upłyku). Kategoria przepięciowa III/II oraz stopień zanieczyszczenia 2 potwierdzają przydatność do instalacji przemysłowych trzeciej kategorii.
