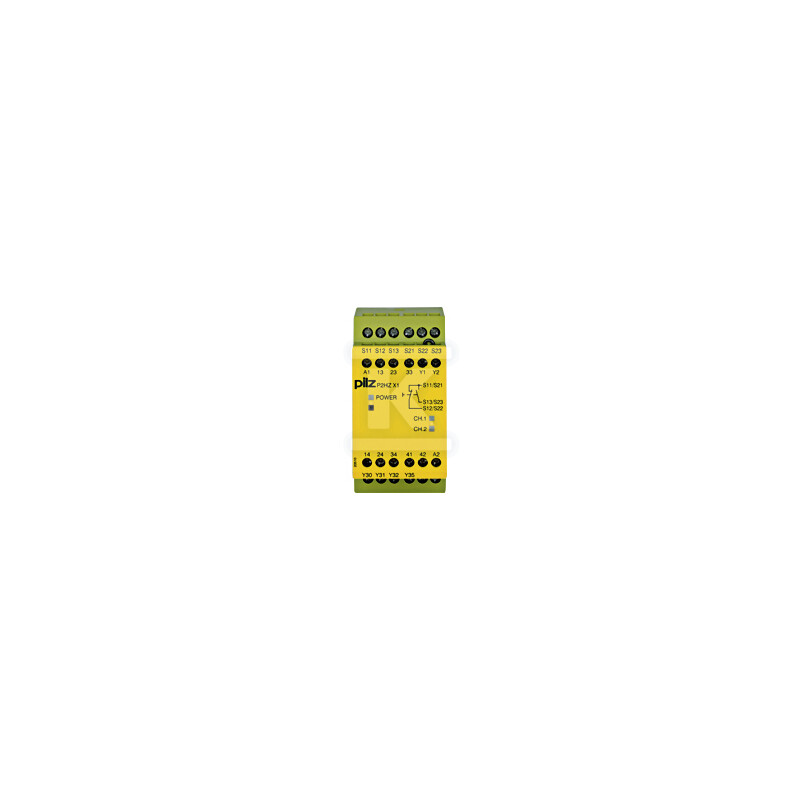

Przekaźnik bezpieczeństwa, sterowanie dwuręczne, 3 N/O + 1 N/Z + 2 SC, 110 V AC, szerokość 45 mm, zaciski śrubowe zintegrowane 774434

Przekaźnik bezpieczeństwa do sterowania dwuręcznego

Przekaźnik bezpieczeństwa P2HZ X1 to samodzielne urządzenie dedykowane do aplikacji wymagających dwuręcznego sterowania maszynami i liniami produkcyjnymi. Monitoruje jednoczesność naciśnięcia obu przycisków - w przypadku wykrycia niesynchronizowanego działania natychmiast przerywa obwód bezpieczeństwa.

Wejścia i konfiguracja

Urządzenie przyjmuje sygnały z przycisków dwuręcznych wyposażonych w styk normalnie otwarty (N/O) oraz normalnie zamknięty (N/Z). Taka konfiguracja wejść pozwala na weryfikację stanu przycisków przed każdym cyklem startowym - układ sprawdza czy oba przyciski są w pozycji spoczynkowej przed umożliwieniem ponownego załączenia. Jednoczesność naciśnięcia musi nastąpić w określonym czasie, co eliminuje ryzyko obsługi przez jedną rękę lub z użyciem drugiej osoby.

Wyjścia bezpieczeństwa

Przekaźnik udostępnia trzy styki bezpieczeństwa N/O oraz jeden styk pomocniczy N/Z. Styki N/O pracują w torze bezpieczeństwa - w przypadku zaniku zasilania lub wykrycia błędu automatycznie przechodzą w stan rozwarcia, co powoduje wyłączenie maszyny. Dodatkowo urządzenie wyposażone jest w dwa wyjścia półprzewodnikowe (SC - static contacts), które mogą służyć do sygnalizacji stanu do systemów nadrzędnych lub PLC bezpośrednio bez obciążania styków mechanicznych.

Parametry zasilania i montażu

Zasilanie wynosi 110 V AC, co jest standardowym napięciem przemysłowym w wielu instalacjach europejskich. Szerokość obudowy to 45 mm - kompaktowe wymiary pozwalają na montaż w typowych rozdzielnicach automatyki przemysłowej. Zaciski śrubowe zintegrowane umożliwiają szybkie podłączenie przewodów bez użycia dodatkowych elementów montażowych.
