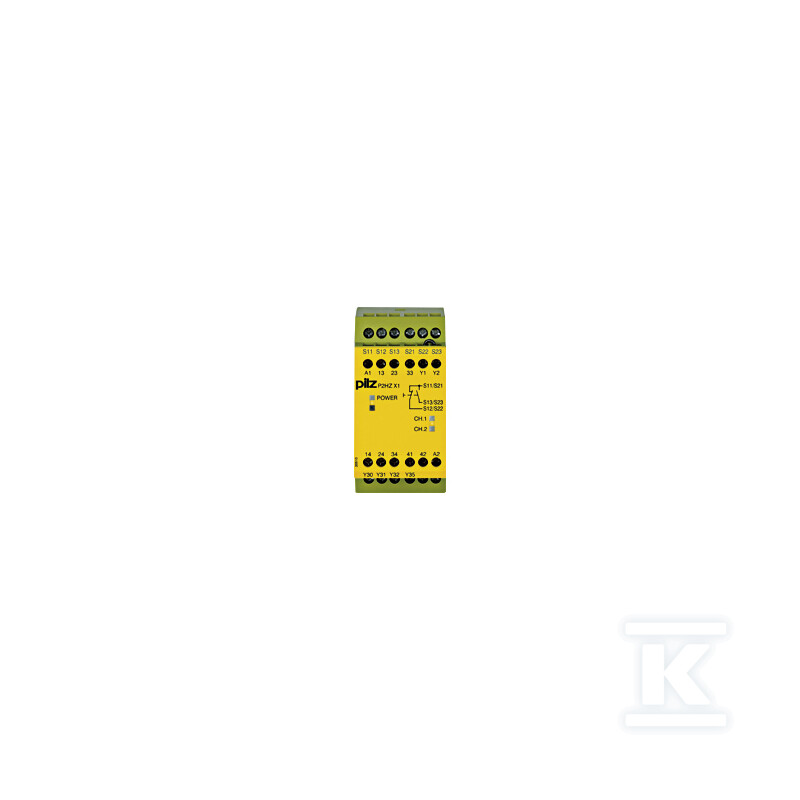

Przekaźnik bezpieczeństwa, sterowanie dwuręczne, 3 N/O + 1 N/Z + 2 SC, 115 V AC, szerokość 45 mm, zaciski śrubowe zintegrowane 774435

Zastosowanie i przeznaczenie

Przekaźnik P2HZ X1 to samodzielne urządzenie bezpieczeństwa przeznaczone do sterowania dwuręcznego - monitoruje jednoczesność uruchomienia dwóch przycisków operatorskich, co eliminuje ryzyko przypadkowego włączenia maszyny jedną ręką. Urządzenie sprawdza się przy mechanicznych i hydraulicznych prasach, a także w ogólnych obwodach bezpieczeństwa zgodnych z EN 60204-1. Konstrukcja umożliwia pracę w trybie jednokanałowym (dla prostszych maszyn z niewielkim obszarem zagrożenia) lub dwukanałowym (dla większych stref ochronnych i bardziej rozbudowanych układów bezpieczeństwa).

Wejścia i konfiguracja wyjść

Moduł przyjmuje sygnały z jednego styku normalnie otwartego (N/O) i jednego styku normalnie zamkniętego (N/Z) na przycisk sterujący. Na wyjściu oferuje trzy styki bezpieczeństwa N/O oraz ** jeden styk pomocniczy N/Z**, które realizują funkcję rozłączającą w razie zagrożenia. Dodatkowo dostępne są dwa wyjścia półprzewodnikowe (SC) do sygnalizacji stanu - przydatne przy integracji z systemami PLC lub panelami HMI. Łączna konfiguracja to 3 N/O + 1 N/Z + 2 SC, co zapewnia dużą elastyczność przy projektowaniu układów bezpieczeństwa.

Parametry elektryczne i warunki pracy

Zasilanie 115 V AC pozwala na bezpośrednie podłączenie do typowych sieci przemysłowych. Przekaźnik pracuje w zakresie temperatur od -10°C do +55°C, co umożliwia montaż w halach produkcyjnych o zróżnicowanych warunkach klimatycznych. Znamionowy prąd styków wynosi 5 A przy napięciu przełączalnym do 240 V AC lub 24 V DC. Pobór mocy na poziomie 6 VA jest typowy dla tej klasy urządzeń - nie obciąża nadmiernie zasilacza.

Szerokość obudowy to tylko 45 mm, co pozwala na oszczędność miejsca w szafie sterowniczej. Zaciski śrubowe są zintegrowane - montaż polega na wsunięciu na szynę DIN i podłączeniu przewodów, bez dodatkowych elementów pośrednich.

Bezpieczeństwo i samodiagnoza

Urządzenie realizuje samomonitorowanie obwodu - stale sprawdza ciągłość styków i stan modułu. W przypadku awarii któregokolwiek elementu (zwarcie styku, uszkodzenie cewki, przerwa w obwodzie) przekaźnik natychmiast rozłącza obwód bezpieczeństwa i blokuje jego ponowne załączenie. Funkcja reaktywacji wymaga zwolnienia obu przycisków i ponownego jednoczesnego ich naciśnięcia - operator musi mieć ręce poza strefą zagrożenia przed ponownym uruchomieniem maszyny.

Diody LED sygnalizują stan kanałów (1 i 2) oraz obecność napięcia zasilania - ułatwiają szybką diagnostykę podczas przeglądów i serwisowania.

Normy i certyfikaty

Przekaźnik spełnia wymagania kluczowych norm bezpieczeństwa maszynowego:

• EN ISO 13849-1 - dotyczy układów sterowania związanych z bezpieczeństwem
• EN (IEC) 62061 - dla systemów sterowania maszynowego poziomu SIL według IEC 61511
• EN 954-1 - starsza norma o kategorii bezpieczeństwa (Cat. 1)
• EN 574 - wymogi dla urządzeń dwuręcznego sterowania (typ IIIC)
• EN 60947-5-1, EN 60947-4-1 - parametry styków i przekaźników przemysłowych

Stopień ochrony IP54 zapewnia odporność na pył i rozpryski wody - wystarczająco do montażu wewnątrz szaf sterowniczych w typowym środowisku przemysłowym.
