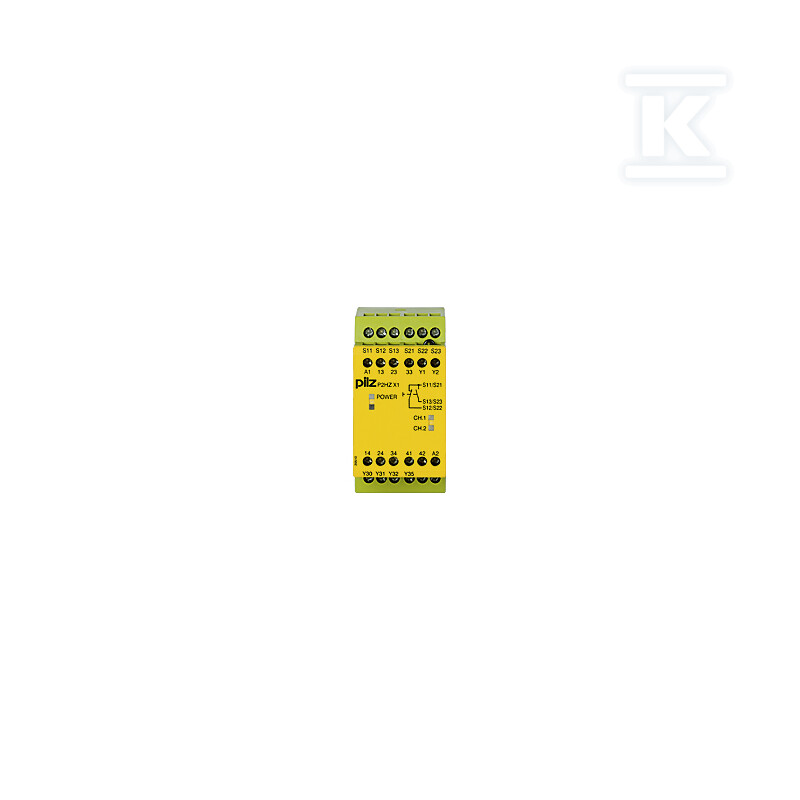

Przekaźnik bezpieczeństwa, sterowanie dwuręczne, 3 N/O + 1 N/Z + 2 SC, 230 V AC, szerokość 45 mm, zaciski śrubowe zintegrowane 774438

Zastosowanie i przeznaczenie

Przekaźnik bezpieczeństwa P2HZ X1 to samodzielne urządzenie sterowania dwuręcznego zaprojektowane do monitorowania jednoczesności uruchomienia przycisków. Stosowane jest w aplikacjach wymagających potwierdzenia operatora obiema rękami, gdzie konieczne jest zabezpieczenie przed przypadkowym włączeniem maszyny jedną ręką. Urządzenie posiada zgodność typu III C według normy EN 574.

Konstrukcja, wymiary i wejścia

Szerokość obudowy wynosząca 45 mm pozwala na montaż na szynie DIN TH35 w rozdzielnicach o ograniczonej przestrzeni. Wysokość 87 mm i głębokość 121 mm to typowe wymiary dla przekaźników bezpieczeństwa tej klasy - kompaktowe gabaryty ułatwiają integrację w istniejących instalacjach. Zaciski śrubowe zintegrowane eliminują potrzebę stosowania dodatkowych elementów połączeniowych - montaż jest szybki i nie wymaga narzędzi specjalistycznych.

Na każdy przycisk dwuręczny przewidziano wejście składające się z 1 styku N/O oraz 1 styku N/Z - standardowa konfiguracja dla przycisków z dwoma parami styków zwiernych i rozwiernych. Przekaźnik monitoruje równoczesność naciśnięcia obu przycisków w czasie określonym normą - niedopuszczalne jest aktywowanie wyjść bezpieczeństwa przy naciśnięciu tylko jednego przycisku lub z opóźnieniem przekraczającym dopuszczalny próg.

Wyjścia bezpieczeństwa, sygnalizacyjne i zasilanie

Urządzenie wyposażone jest w 3 wyjścia bezpieczeństwa (styk bezzwłoczny typu N/O) oraz 1 wyjście sygnalizacyjne (styk bezzwłoczny N/Z). Dodatkowo dostępne są 2 wyjścia półprzewodnikowe (SC) do funkcji sygnalizacyjnych - umożliwiają one podłączenie lampki statusu lub komunikacji z systemem nadrzędnym bez obciążania styków mechanicznych. Łączna architektura wyjść zapewnia elastyczność przy projektowaniu układów sterowania.

Napięcie zasilające 230 V AC (50 Hz) to standard dla przemysłowych instalacji elektrycznych w Europie - nie wymaga transformatorów ani zasilaczy pomocniczych.

Certyfikaty i dopuszczenia

Przekaźnik posiada certyfikaty BG BIA (niemieckiego stowarzyszenia ubezpieczycieli pracodawców), homologację UL dla rynku północnoamerykańskiego oraz certyfikat TÜV. Oznacza to pełną zgodność z europejskimi i międzynarodowymi normami bezpieczeństwa maszynowego - urządzenie może być stosowane w aplikacjach wymagających najwyższego poziomu niezawodności ochronnej.
