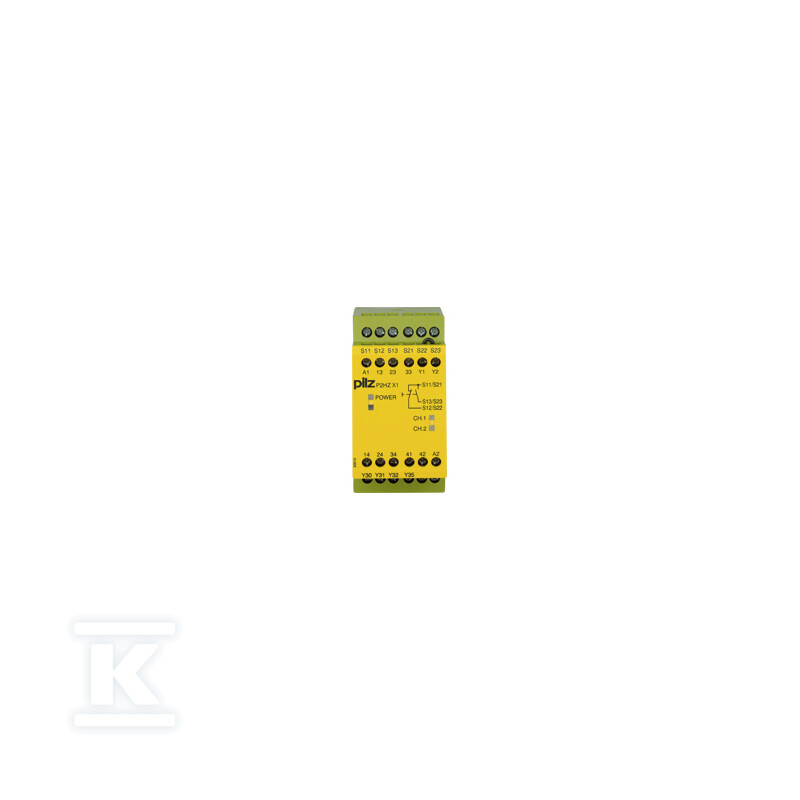

Przekaźnik bezpieczeństwa, sterowanie dwuręczne, 3 N/O + 1 N/Z + 2 SC, 24 V AC, szerokość 45 mm, zaciski śrubowe zintegrowane 774330

Bezpieczne sterowanie dwuręczne w kompaktowej obudowie

Przekaźnik P2HZ X1 to samodzielne urządzenie bezpieczeństwa zaprojektowane do nadzorowania układów sterowania dwuręcznego zgodnego z normą EN 574 (typ IIIC). Urządzenie wymaga jednoczesnego naciśnięcia obu przycisków w ciągu maksymalnie 0,5 sekundy - każda próba uruchomienia maszyny jedną ręką lub z opóźnieniem skutkuje zatrzymaniem procesu. Takie rozwiązanie stosuje się przy mechanicznych i hydraulicznych prasach oraz innych maszynach, gdzie konieczne jest fizyczne odsunięcie operatora od strefy zagrożenia przed rozpoczęciem cyklu pracy.

Architektura wyjść i rozszerzalność systemu

Przekaźnik oferuje trzy styki bezpieczeństwa NO (normalnie otwarte) oraz jeden styk pomocniczy NC (normalnie zamknięty) - wszystkie z prowadzonymi stykami mechanicznymi zapewniającymi wysoką niezawodność w warunkach przemysłowych. Dodatkowo dostępne są dwa wyjścia półprzewodnikowe (SC) do sygnalizacji stanu kanałów - przydatne przy diagnostyce i integracji z systemami PLC.

Konstrukcja umożliwia zwiększenie liczby styków bezpieczeństwa poprzez podłączenie modułów rozszerzających lub dodatkowych przekaźników / kontaktorów z prowadzonymi stykami. Dzięki temu instalator może budować elastyczne konfiguracje pod konkretną maszynę bez konieczności wymiany całego modułu sterującego.

Parametry pracy i warunki środowiskowe

Urządzenie zasilane jest napięciem przemiennym 24 V AC przy poborze mocy około 6 VA. Czas reakcji na otwarcie styku NO wynosi ~15 ms, a na zamknięcie styku NC - ~30 ms, co zapewnia szybkie przejście do stanu bezpiecznego w razie wykrycia naruszenia simultaniczności.

Zakres temperatury pracy sięga od -25°C do +55°C, a wilgotność dopuszczalna to 93% przy 40°C (bez kondensacji). Obudowa zapewnia stopień ochrony IP40, a przy montażu na szynie DIN - IP54. Wibracje wg EN 60068-2-6 oraz kompatybilność elektromagnetyczna wg EN 60947-5-1 i EN 61000-6-2 gwarantują stabilną pracę w typowym środowisku przemysłowym.

Styki bezpieczeństwa pracują przy obciążeniu do 240 V AC / 5 A (AC1) lub 24 V DC / 5 A (DC1), a dla obciążeń indukcyjnych AC15 / DC13 odpowiednio 230 V AC / 2.5 A i 24 V DC / 1.5 A. Materiał styków - stop srebra z tlenkiem cyny (AgSnO2) z dodatkową warstwą złota +0.2 µm poprawiającą przewodność przy niskich prądach.

Montaż i diagnostyka

Szerokość obudowy to tylko 45 mm, co pozwala na oszczędzanie miejsca w szafach sterowniczych. Montaż na szynie DIN jest możliwy w dowolnej pozycji. Zaciski śrubowe obsługują przewody jednodrutowe lub wielodrutowe o przekroju do 2 × 1.5 mm2 (AWG 24-10), moment dokręcania wynosi 0.6 Nm.

Wbudowane diody LED sygnalizują stan zasilania oraz aktywność obu kanałów wejściowych - znacznie ułatwiają uruchamianie i serwisowanie. Sygnalizacja optyczna pozwala technikowi szybko zidentyfikować źródło awarii bez konieczności rozpinania instalacji.

Zgodność normatywna i certyfikaty

Przekaźnik spełnia wymagania kategorii bezpieczeństwa 4 wg EN 954-1, co czyni go odpowiednim do aplikacji wysokiego ryzyka. Posiada certyfikaty CE, UKCA, CCC, cULus oraz EAC, a także badanie typu TÜV potwierdzające zgodność z normą EN 574 dla urządzeń dwuręcznych typu IIIC.

Urządzenie jest objęte dyrektywą RoHS (2011/65/EU, 2015/863/EU) oraz REACH - zawiera minimalne ilości substancji SVHC (ołów, tlenek ołowiu).
