Przekaźnik bezpieczeństwa, sterowanie dwuręczne, 3 N/O + 1 N/Z + 2 SC, 24 V DC, szerokość 45 mm, zaciski śrubowe zintegrowane 774340

Dwuręczne sterowanie bezpieczeństwa w kompaktowej obudowie

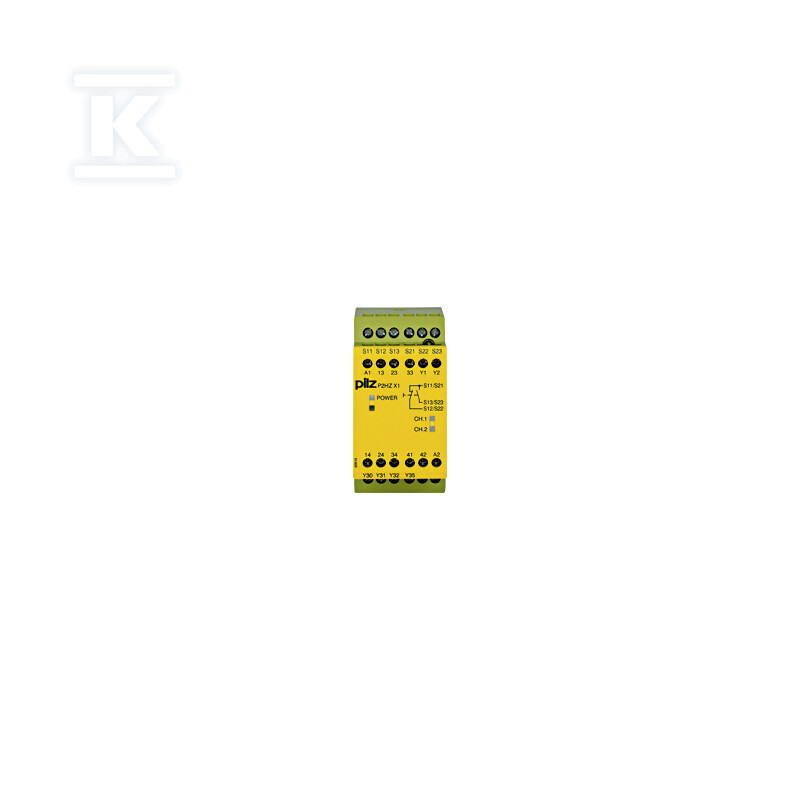

Przekaźnik bezpieczeństwa P2HZ X1 to samodzielne urządzenie przeznaczone do nadzorowania obwodów dwuręcznego sterowania zgodnie z normą EN 574 Typ III C. Urządzenie wymaga jednoczesnego naciśnięcia obu przycisków (normalnie otwartego i normalnie zamkniętego) w określonym czasie - jeśli interwał między aktywacją przekroczy ustalone granice, przekaźnik blokuje wyjście bezpieczeństwa. Takie rozwiązanie eliminuje ryzyko omijania funkcji ochronnej przez jednego operatora i jest wymagane w aplikacjach gdzie obsługa musi angażować obie ręce jednocześnie.

Architektura wejść i wyjść

Urządzenie przyjmuje sygnały z dwóch kanałów wejściowych - na każdy przycisk przypada jedno wejście NO i jedno NC. Taka konfiguracja pozwala na dwukanałową weryfikację stanu przycisków i detekcję awarii samego elementu sterującego (jednokanałowa kontrola byłaby niewystarczająca w aplikacjach wysokiego ryzyka).

Na wyjściu urządzenie udostępnia trzy styki bezpieczeństwa NO o obciążalności do 5 A przy napięciu AC1 oraz 5 A przy DC1, co pozwala na bezpośrednie załączanie napędów elektromechanicznych lub stykowników mocy. Dodatkowo dostępny jest jeden styk pomocniczy NC do sygnalizacji stanu oraz dwa wyjścia półprzewodnikowe do celów sygnalizacyjnych - wszystkie działają bezzwłocznie.

Parametry pracy i warunki środowiskowe

Zasilanie realizowane jest napięciem stałym 24 V DC z tolerancją -15%/+10%, przy poborze mocy wynoszącym zaledwie 2,5 W. Urządzenie pracuje w zakresie temperatur od -25°C do +55°C i toleruje wilgotność względną do 93% przy temperaturze 40°C - nie dopuszcza jednak do kondensacji pary wodnej wewnątrz obudowy.

Obudowa o szerokości 45 mm mieści się na standardowej szynie DIN TH35 i pozwala na montaż w dowolnej pozycji. Zintegrowane zaciski śrubowe obsługują przewody o przekroju od 24 do 10 AWG (około 0,2-6 mm2), co eliminuje potrzebę stosowania zewnętrznych złączek montażowych.

Certyfikaty i zgodność normatywna

Przekaźnik posiada komplet atestów potwierdzających przydatność do funkcji bezpieczeństwa: CE, TÜV, CCC, cULus Listed oraz EAC. Spełnia wymagania dyrektywy maszynowej MD, normy EN ISO 13849-1 (choć sam przekaźnik jest urządzeniem podstawowym - finalny PL systemu zależy od architektury całego obwodu) oraz normy produktowej EN 574 dla urządzeń dwuręcznych Typ III C. Dopuszczenie BG BIA potwierdza przydatność w aplikacjach przemysłowych wysokiego ryzyka na terenie Niemiec.

Styki wykonane są ze stopu AgSnO2 z dodatkiem warstwy Au o grubości 0,2 µm, co poprawia odporność na zwarcia i zmniejsza zużycie przy przełączaniu obciążeń indukcyjnych. Wyjścia sygnalizacyjne półprzewodnikowe pracują w kategorii użytkowania DC-12 (obciążenie rezystancyjne).
