Przekaźnik bezpieczeństwa, sterowanie dwuręczne, 3 N/O + 1 N/Z + 2 SC, 230 V AC, szerokość 45 mm, zaciski wtykowe śrubowe, pętla sprzężenia zwrotnego 777438

Dwuręczne sterowanie z certyfikatem bezpieczeństwa

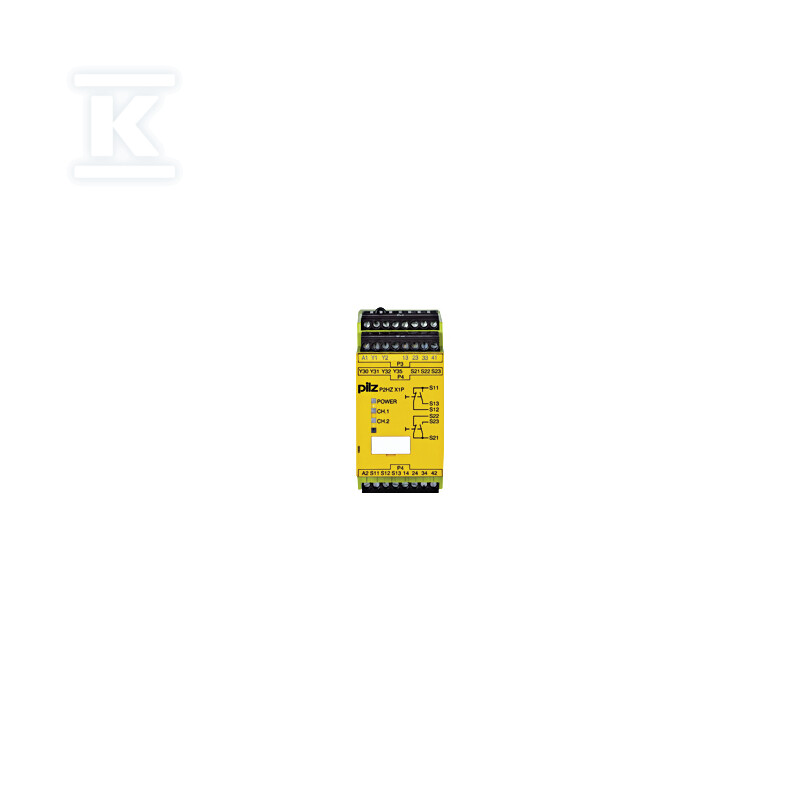

Przekaźnik P2HZ X1P to samodzielne urządzenie bezpieczeństwa przeznaczone do monitorowania jednoczesnego uruchomienia dwóch przycisków sterowania dwuręcznego. Wymusza na operatorze trzymanie rąk poza strefą zagrożenia przez cały czas trwania niebezpiecznego ruchu maszyny - oba przyciski muszą być wciśnięte niemal jednocześnie (w tolerancji określonej normą), aby układ pozwolił na wykonanie operacji.

Konfiguracja wejść przewiduje jeden styk rozwierny (N/Z) i jeden zwierny (N/O) na każdy przycisk, co pozwala na ciągłą diagnostykę stanu przycisków - awaria pojedynczego elementu nie powoduje utraty ochrony.

Wyjścia bezpieczne i sygnalizacyjne

Na pokładzie znajdziesz trzy wyjścia bezpieczne typu N/O, jedno wyjście pomocnicze N/Z do sygnalizacji stanu oraz dwa wyjścia półprzewodnikowe SC do celów diagnostycznych lub integracji z sterownikiem nadrzędnym. Wszystkie wyjścia bezzwłoczne - brak zwłoki czasowej upraszcza projektowanie obwodów bezpieczeństwa.

Urządzenie wyposażono w pętlę sprzężenia zwrotnego - sygnał z wyjść bezpiecznych wraca na wejścia diagnostyczne, co pozwala wykryć zwarcie w okablowaniu między przekaźnikiem a elementami wykonawczymi (np. cewkami zaworów).

Zastosowania i kompatybilność z normami

Przekaźnik spełnia wymagania EN 574 typ III C - najwyższy poziom dla sterowania dwuręcznego, potwierdzony certyfikatem BG BIA. Kategoria bezpieczeństwa 4 wg EN 954-1 oznacza, że można go stosować w najbardziej krytycznych układach.

Przeznaczony do wbudowania w sterowniki pras:

• mechanicznych (wg EN 692),
• hydraulicznych (wg EN 693),
• obwodów bezpieczeństwa maszyn ogólnego przeznaczenia (EN 60204-1).

Zasilanie 230 V AC, obudowa o szerokości 45 mm - mieści się w standardowych rozdzielnicach automatyki. Wymiary gabarytowe to 94 × 121 × 45 mm, masa wynosi 380 g.

Zaciski i obsługa

Wtykowe zaciski śrubowe umożliwiają szybki demontaż modułu bez odkręcania przewodów - wystarczy odblokować zatrzask i wyciągnąć urządzenie. Przydatne przy serwisie lub wymianie bez przerywania okablowania. Dostępne są dedykowane zestawy zamiennych zacisków jako akcesoria.

Urządzenie posiada homologację UL, co ułatwia certyfikację maszyn eksportowanych na rynki amerykańskie i kanadyjskie - jeden komponent spełnia wymagania zarówno dyrektyw europejskich, jak i norm north-american safety standards.
