Przekaźnik bezpieczeństwa, sterowanie dwuręczne, 3 N/O + 1 N/Z + 2 SC, 24 V DC, szerokość 45 mm, zaciski wtykowe sprężynowe 787340

Dwuręczne sterowanie i monitoring bezpieczeństwa

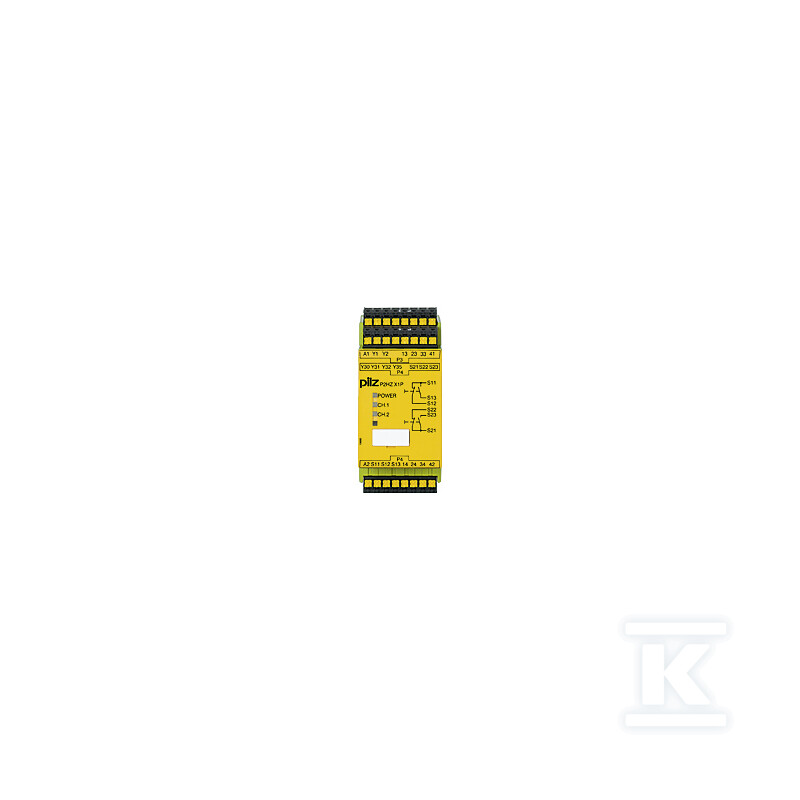

Przekaźnik bezpieczeństwa P2HZ X1P C to samodzielne urządzenie zaprojektowane do dwuręcznego sterowania maszynami - monitoruje jednoczesność naciśnięcia przycisków sterowania dwuręcznego zgodnie z wymaganiami bezpieczeństwa. Urządzenie sprawdza się w aplikacjach, gdzie obsługa wymaga aktywacji obiema rękami jednocześnie, co wyklucza przypadkowe lub jednoręczne uruchomienie maszyny.

Wejścia, wyjścia i obciążalność styków

Na wejście przekaźnika można podłączyć jeden przycisk zestykowy NO (normalnie otwarty) oraz jeden przycisk zestykowy NC (normalnie zamknięty). Konfiguracja wyjść obejmuje trzy styki bezpieczeństwa NO oraz jeden styk pomocniczy NC - oba typu bezzwłocznego, co zapewnia natychmiastową reakcję układu. Dodatkowo urządzenie wyposażono w dwa wyjścia półprzewodnikowe (SC), które mogą służyć do sygnalizacji stanu lub integracji z systemami nadrzędnymi.

Zasilanie wynosi 24 V DC, a pobór mocy to 2,5 W - typowe wartości dla kompaktowych przekaźników bezpieczeństwa tej klasy. Tolerancja napięcia zasilającego wynosi od -15% do +10%, co zapewnia stabilną pracę nawet przy wahaniach w sieci zasilającej.

Styki bezpieczeństwa wykonano ze stopu AgSnO2 z dodatkową warstwą złota 0,2 µm - taki materiał zapewnia dobrą odporność na zwarcia i niską rezystancję styku przez długi czas eksploatacji. Maksymalne obciążenie styków bezpieczeństwa to 5 A przy napięciu AC1 do 240 V oraz 5 A przy napięciu DC1 do 24 V. Dla obciążeń AC15 (cewki zaworów, transformatory) dopuszczalny prąd to 2,5 A przy napięciu do 230 V, a dla obciążeń DC13 (cewki przekaźników) - również 5 A przy napięciu do 24 V. Według normy UL styki pracują przy napięciu 240 VAC w kategorii G.P., a parametry pilot duty wynoszą C300, R300.

Warunki pracy, środowiskowe i konstrukcja

Obudowa zapewnia klasę ochrony IP40, co chroni przed dostępem przedmiotów o średnicy powyżej 1 mm oraz pionowym kapnięciem wody. Przekaźnik pracuje w temperaturze od -25°C do +55°C, co pozwala na montaż w szafach sterowniczych również w środowiskach przemysłowych o dużych amplitudach temperaturowych. Dopuszczalna wilgotność to 93% przy temperaturze 40°C - skraplanie nie jest dozwolone, dlatego instalacja powinna zapewniać odpowiednią wentylację lub klimatyzację szafy.

Urządzenie spełnia wymagania kompatybilności elektromagnetycznej według EN 60947-5-1 oraz EN 61000-6-2, a także odporne jest na wibracje według EN 60068-2-6. Kategoria przepięciowa III/II oraz stopień zanieczyszczenia 2 określają warunki instalacji - zalecany montaż na szynie TH35 w szafie o stopniu zanieczyszczenia minimum II.

Szerokość urządzenia to tylko 45 mm, co pozwala na oszczędne wykorzystanie przestrzeni w szafie sterowniczej. Wysokość wynosi 101 mm, a głębokość montażowa 121 mm - typowe wymiary dla przekaźników bezpieczeństwa tej klasy. Masa netto to 270 g. Zaciski wykonano jako wtykowe sprężynowe (plug-in spring-loaded terminal) - takie rozwiązanie umożliwia szybki montaż i demontaż bez użycia narzędzi, a także redukuje ryzyko poluzowania połączenia przez wibracje. Materiał przedniej płyty obudowy to ABS UL94 V0 - tworzywo samogasnące klasy V0 według UL94. Pozycja montażowa dowolna - urządzenie można montować w dowolnej orientacji przestrzennej.

Certyfikaty i zgodność normatywna

Przekaźnik posiada certyfikaty:

• CE - zgodność z dyrektywami unijnymi,
• UKCA - dopuszczenie na rynek brytyjski,
• CCC - certyfikat chiński,
• cULus Listed - amerykański certyfikat bezpieczeństwa,
• EAC - dopuszczenie euroazjatyckie,
• TÜV - badania typu BG/TÜV potwierdzające zgodność z normami bezpieczeństwa maszynowego.

Urządzenie spełnia wymagania dyrektyw RoHS (2011/65/EU oraz 2015/863/EU).
