Przekaźnik bezpieczeństwa sterowanie dwuręczne 2 N/O + 1 N/Z 24 V DC szerokość 22,5mm zaciski śrubowe zintegrowane 774350

Dwuręczne sterowanie bezpieczeństwem w kompaktowej obudowie

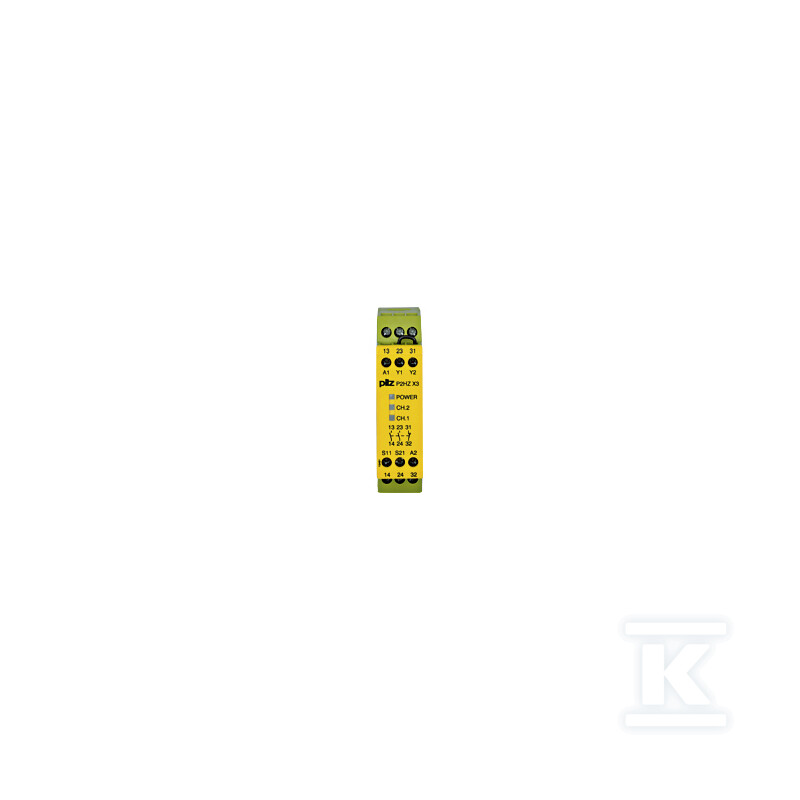

Przekaźnik P2HZ X3 to samodzielne urządzenie bezpieczeństwa zaprojektowane do nadzorowania układów sterowania dwuręcznego zgodnie z normą EN 574. Wymaga jednoczesnego naciśnięcia obu przycisków przez operatora - jeśli jeden z nich zostanie zwolniony przedwcześnie lub jeśli czas między naciśnięciami przekroczy limit simultaneiczności, przekaźnik natychmiast rozłącza wyjścia bezpieczne. To eliminuje ryzyko obejścia systemu przez jednoręczną obsługę i zapewnia ochronę operatora przy urządzeniach wymagających użycia obu rąk.

Urządzenie pracuje w trybie dwukanałowym z detekcją zwarć na stykach wyjściowych - awaria pojedynczego styku nie powoduje niebezpiecznej sytuacji, system nadal utrzymuje bezpieczny stan.

Konstrukcja i parametry elektryczne

Szerokość obudowy to zaledwie 22,5 mm, co pozwala na montaż w wąskich szafach sterowniczych i oszczędza miejsce na szynie DIN. Zaciski śrubowe są zintegrowane - nie wymagają oddzielnych modułów ani adapterów, co upraszcza instalację i zmniejsza liczbę komponentów w tablicy.

Napięcie zasilania 24 V DC pobiera 2,5 W mocy. Wyjścia bezpieczne to 2 styki N/O o obciążalności 5 A przy AC1 (napięcie do 240 V) oraz 2,5 A przy AC15 (230 V), co pozwala na bezpośrednie załączanie cewek stacyjnych silników i innych odbiorników przemysłowych. Styki wykonane są ze stopu AgSnO2 z dodatkową warstwą Au 0,2 µm, co poprawia odporność na zwarcia i wydłuża żywotność przy obciążeniu indukcyjnym.

Warunki pracy i certyfikaty

Przekaźnik pracuje w zakresie temperatur od -25°C do +55°C przy wilgotności do 93% przy 40°C. Kategoria przepięciowa III/II oraz stopień zabrudzenia 2 pozwalają na montaż w instalacjach przemysłowych o napięciu do 240 V między fazą a ziemią. Obudowa zapewnia stopień ochrony IP40.

Urządzenie posiada pełen zestaw certyfikatów bezpieczeństwa: CE, UKCA, cULus Listed, TÜV (atest typu), CCC oraz EAC. Spełnia wymagania dyrektyw RoHS (2011/65/EU z wyjątkami 6c i 7c) oraz REACH - zawiera substancje SVHC (ołów, tlenek ołowiu) powyżej 0,1% masy.

Zastosowanie i kompatybilność

P2HZ X3 należy do programu PNOZ X i jest kompatybilny z przyciskami dwuręcznymi typu III C według EN 574 - klasyfikacja ta określa wymagania dotyczące czasu reakcji i niezawodności układu nadzorującego. Montaż na szynie DIN w dowolnej pozycji pozwala na elastyczne rozmieszczenie w szafie rozdzielczej.

Wymiary gabarytowe: 87 × 22,5 × 121 mm, masa netto 210 g. Połączenie przewodów możliwe na linkach wielodrutowych oraz linkach giętkich o przekroju od 24 do 10 AWG (odpowiednio około 0,2-6 mm2).
