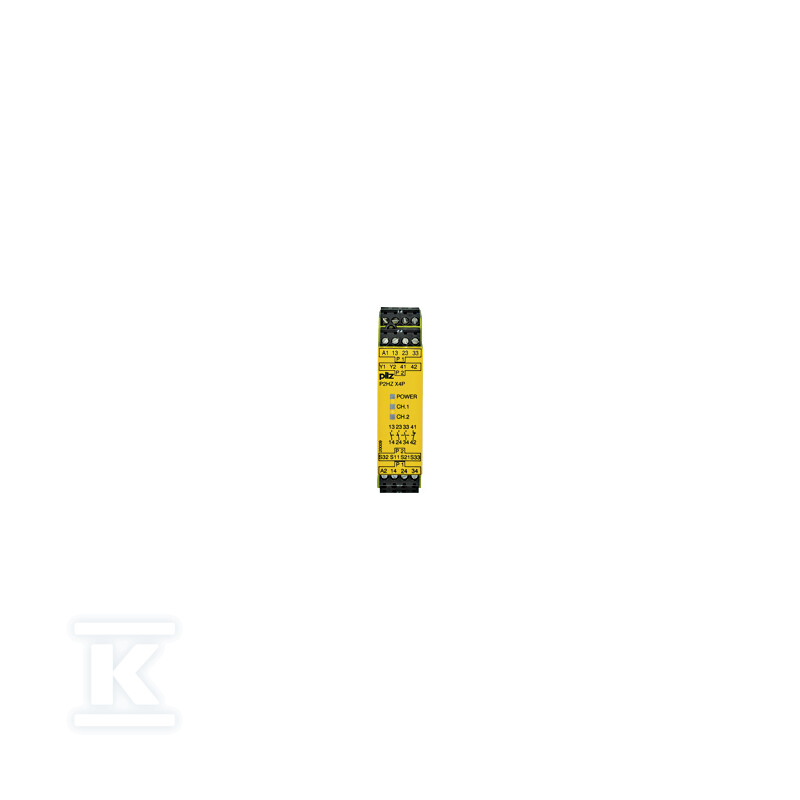

Przekaźnik bezpieczeństwa, sterowanie dwuręczne, 3 N/O + 1 N/Z, 24 V AC, szerokość 22, 5 mm, zaciski wtykowe śrubowe, pętla sprzężenia zwrotnego 777354

Bezpieczne sterowanie dwuręczne w kompaktowej obudowie

Przekaźnik bezpieczeństwa PILZ przeznaczony jest do układów wymagających jednoczesnego użycia dwóch przycisków sterujących - typowe rozwiązanie w aplikacjach gdzie operator musi mieć obie ręce zaangażowane w proces uruchamiania maszyny lub linii produkcyjnej. Urządzenie monitoruje czy oba przyciski zostały wciśnięte w tym samym momencie (z tolerancją określoną przez normy bezpieczeństwa), co eliminuje ryzyko przypadkowego lub celowego pominięcia procedury startowej.

Wejścia i konfiguracja styków

Moduł obsługuje jeden przycisk zestykiem normalnie otwartym (N/O) oraz jeden zestykiem normalnie zamkniętym (N/Z) - ten drugi pełni funkcję pętli sprzężenia zwrotnego (feedback loop), czyli monitoruje stan elementów wykonawczych po stronie maszyny. Jeśli którykolwiek z tych elementów nie powróci do pozycji spoczynkowej przed ponownym uruchomieniem - przekaźnik zablokuje start.

Na wyjściu dostępne są trzy styki normalnie otwarte (3 N/O) oraz jeden styk normalnie zamknięty (1 N/Z). Trzy wyjścia bezpieczeństwa pozwalają na rozdzielenie obwodów sterowania i sygnalizacji - każde może być wykorzystane do niezależnego nadzorowania różnych funkcji bezpieczeństwa w maszynie.

Parametry zasilania i montażu

Napięcie zasilania wynosi 24 V AC - standard przemysłowy dla tego typu urządzeń sterujących. Obudowa o szerokości 22,5 mm mieści się w typowych szynach DIN o szerokości modułu podstawowego - idealne do rozdzielnic gdzie liczy się każdy milimetr. Zaciski wtykowe śrubowe umożliwiają szybki montaż i demontaż bez konieczności odkręcania całego modułu od szyny - praktyczne przy serwisie lub modyfikacji okablowania.

Zgodność i zastosowanie

Urządzenie spełnia wymagania norm bezpieczeństwa maszynowego dla układów sterowania dwuręcznego - jest samodzielnym przekaźnikiem bezpieczeństwa (safety relay), co oznacza że może pracować jako autonomiczny element ochronny bez potrzeby dodatkowego programowania czy konfiguracji przez sterownik PLC. Stosowane jest wszędzie tam gdzie przepisy BHP wymagają potwierdzenia obecności obu rąk operatora przy uruchamianiu cyklu maszyny.
