Przekaźnik bezpieczeństwa, sterowanie dwuręczne, 3 N/O + 1 N/Z, 24 V DC, szerokość 22, 5 mm, zaciski wtykowe śrubowe 777355

Dwuręczne sterowanie z certyfikatem bezpieczeństwa

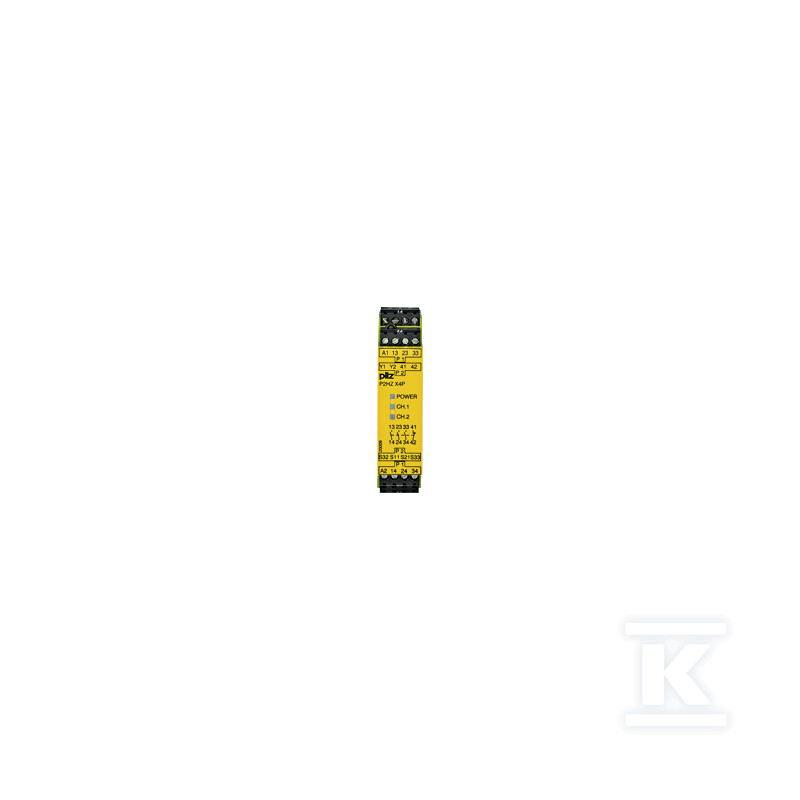

Przekaźnik bezpieczeństwa P2HZ X4P przeznaczony jest do współpracy z przyciskami dwuręcznymi - monitoruje jednoczesność ich naciśnięcia i wymusza aktywację obiema rękami, co eliminuje ryzyko przypadkowego uruchomienia maszyny przez jedną rękę przy drugiej wciąż znajdującej się w strefie zagrożenia. Urządzenie spełnia wymagania typu III C wg norm bezpieczeństwa, co oznacza zastosowanie w aplikacjach wymagających najwyższego poziomu ochrony operatora.

Konfiguracja wejść obejmuje dwa kanały z detekcją zwarć międzykanałowych - moduł wykrywa zarówno zwarcia na stykach w obwodzie wejściowym, jak i błędy uziemienia. Dzięki temu nawet uszkodzenie okablowania nie prowadzi do utraty funkcji bezpieczeństwa.

Budowa i parametry elektryczne

Obudowa o szerokości 22,5 mm mieści się na szynie DIN i zawiera trzy bezzwłoczne styki bezpieczne NO oraz jeden styk pomocniczy NC. Wymiary gabarytowe to 94 × 22,5 × 121 mm, a masa netto wynosi 210 g.

Zasilanie realizowane jest napięciem stałym 24 V DC (zakres pracy: 20,4-26,4 V), przy poborze mocy rzędu 2,5 W. Styki bezpieczne pracują z obciążalnością do 5 A przy 240 V AC (AC-1) lub 5 A przy 24 V DC (DC-1), natomiast przy sterowaniu cewek rozruszników (AC-15) dopuszczalny prąd wynosi 2,5 A przy 230 V AC.

Zaciski śrubowe typu plug-in umożliwiają szybki demontaż modułu bez konieczności odkręcania przewodów - przydatne przy serwisowaniu czy wymianie elementów w rozbudowanych szafach sterowniczych.

Zakres pracy i odporność środowiskowa

Moduł pracuje w temperaturach od -25 do +55 °C przy wilgotności względnej do 93% w 40 °C (bez kondensacji). Stopień ochrony obudowy to IP40, co zapewnia skuteczność bariery przed obiektami stałymi powyżej 1 mm - do zastosowań wewnątrz szaf sterowniczych i pomieszczeń przemysłowych.

Obudowa dolna wykonana jest z tworzywa PPO, a przednia płyta z ABS klasy palności UL 94 V0, co gwarantuje odporność na samogaszenie w przypadku kontaktu z źródłem ognia.

Certyfikaty i zgodność normowa

Urządzenie posiada pełen pakiet certyfikacji międzynarodowej:

Certyfikat	Zakres
CE	Europa
UKCA	Wielka Brytania
CCC	Chiny
cULus Listed	USA/Kanada
KOSHA	Korea Południowa
EAC	Eurazja

Deklaracja typu TÜV potwierdza osiągnięcie kategorii bezpieczeństwa 4 - najwyższego poziomu dla urządzeń sterowania dwuręcznego. Moduł spełnia również wymagania dyrektywy RoHS (2011/65/EU z wyłączeniami dla aplikacji przemysłowych) oraz zawiera substancje SVHC podlegające obowiązkowi raportowania REACH.

Dla instalatorów istotna jest zgodność EMC wg EN 61000-6-2 oraz odporność na wibracje wg EN 60068-2-6 - przekaźnik zachowuje stabilność działania nawet w środowiskach o silnych drganiach mechanicznych typowych dla hal produkcyjnych.
