Przekaźnik bezpieczeństwa, sterowanie dwuręczne, 3 N/O + 1 N/Z, 24 V DC, szerokość 22, 5 mm, zaciski wtykowe sprężynowe 787355

Dwukanałowy przekaźnik bezpieczeństwa do sterowania dwuręcznego

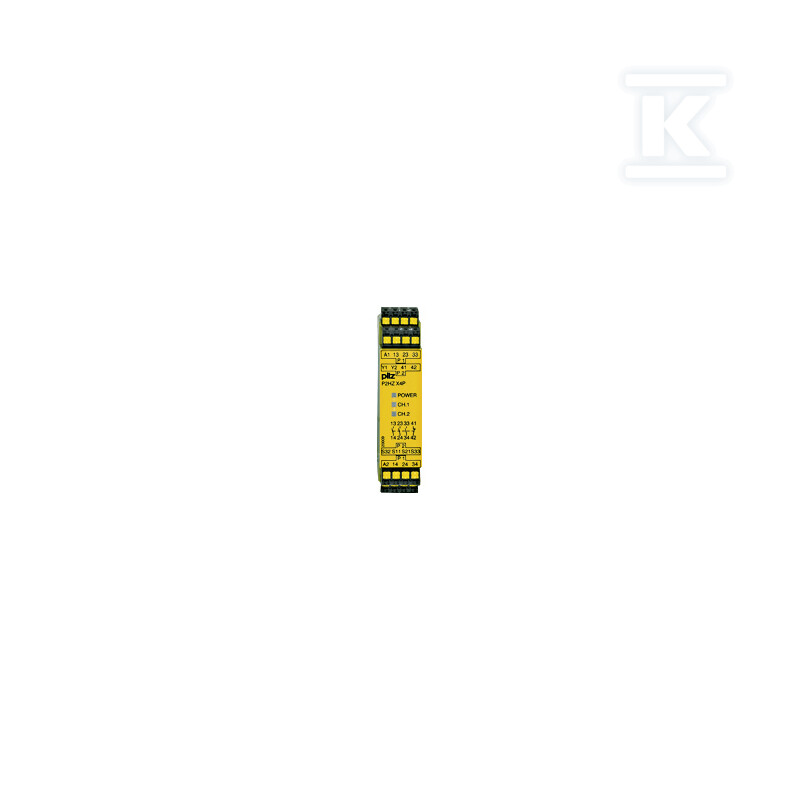

Przekaźnik P2HZ X4P C stanowi samodzielne urządzenie bezpieczeństwa przeznaczone do współpracy z przyciskami sterowania dwuręcznego - umożliwia uruchomienie maszyny wyłącznie wtedy, gdy operator naciśnie jednocześnie oba przyciski w określonym przedziale czasowym. Monitorowanie jednoczesności działania eliminuje ryzyko przypadkowego lub celowego uruchomienia przez jedną rękę.

Budowa i dane eksploatacyjne

Urządzenie pracuje przy napięciu zasilającym 24 V DC, pobierając 2,5 W mocy. Konstrukcja o szerokości zaledwie 22,5 mm pozwala na montaż na szynie DIN nawet w ciasnych rozdzielnicach - wysokość modułu to 101 mm, głębokość 121 mm. Masa netto wynosi 210 g.

Styki bezpieczeństwa wykonane są ze stopu AgSnO2 z dodatkową warstwą złota 0,2 µm, co zapewnia niską rezystancję styku i długą żywotność przy obciążeniu indukcyjnym. Styki zwierają prąd do 5 A przy napięciu zmiennym do 240 V AC (kategoria AC1) oraz przy napięciu stałym do 24 V DC. W obciążeniu AC15 (cewki elektromagnesów) dopuszczalny prąd to 2,5 A przy napięciu do 230 V AC, a w obciążeniu DC13 (cewki zaworów) - do 24 V DC.

Zaciski wtykowe sprężynowe umożliwiają szybki montaż i demontaż przewodów bez użycia narzędzi - wystarczy wcisnąć przewód z końcówką we właściwy otwór.

Warunki pracy i odporność środowiskowa

Moduł pracuje w temperaturze od -25°C do +55°C, przy wilgotności względnej dochodzącej do 93% w temperaturze +40°C. Obudowa zapewnia stopień ochrony IP40 - chroni przed przedostawaniem się przedmiotów o średnicy powyżej 1 mm oraz przed kroplami padającymi pod kątem większym niż pionowo.

Urządzenie spełnia wymagania norm EN 60947-4-1 (układy sterowania bezpieczeństwa), EN 60947-5-1 (przekaźniki i moduły bezpieczeństwa), EN 60068-2-6 (odporność na wibracje), EN 60068-2-78 (odporność klimatyczna) oraz normy kompatybilności elektromagnetycznej EN 61000-6-2. Kategoria przepięciowa III/II i stopień zanieczyszczenia 2 pozwalają na instalację w rozdzielnicach przemysłowych o różnych poziomach obciążenia sieciowego.

Certyfikaty i dopuszczenia

Przekaźnik posiada pełen zestaw certyfikatów międzynarodowych potwierdzających zgodność z wymaganiami bezpieczeństwa maszynowego. Certyfikat TÜV potwierdza badanie typu ważne na terenie Europy. UL oraz cULus zapewniają dopuszczenie na rynek amerykańskim i kanadyjskim. CCC wymagany jest w Chinach, UKCA obejmuje Wielką Brytanię, KOSHA obowiązuje w Korei Południowej, a EAC obejmuje kraje eurazjatyckie.

Urządzenie spełnia wymagania kategorii bezpieczeństwa 4 - czyni je odpowiednim do zastosowań krytycznych dla życia i zdrowia tam, gdzie awaria może prowadzić do ciężkich obrażeń operatora.

Zastosowanie

Przekaźnik przeznaczony jest do układów sterowania dwuręcznego przy maszynach przemysłowych wymagających potwierdzenia obecności obu rąk operatora w strefie zagrożenia przed uruchomieniem cyklu roboczego. Dwa kanały wejściowe pozwalają na detekcję zwarć międzykanałowych - awaria okablowania jest sygnalizowana i blokuje pracę maszyny.
