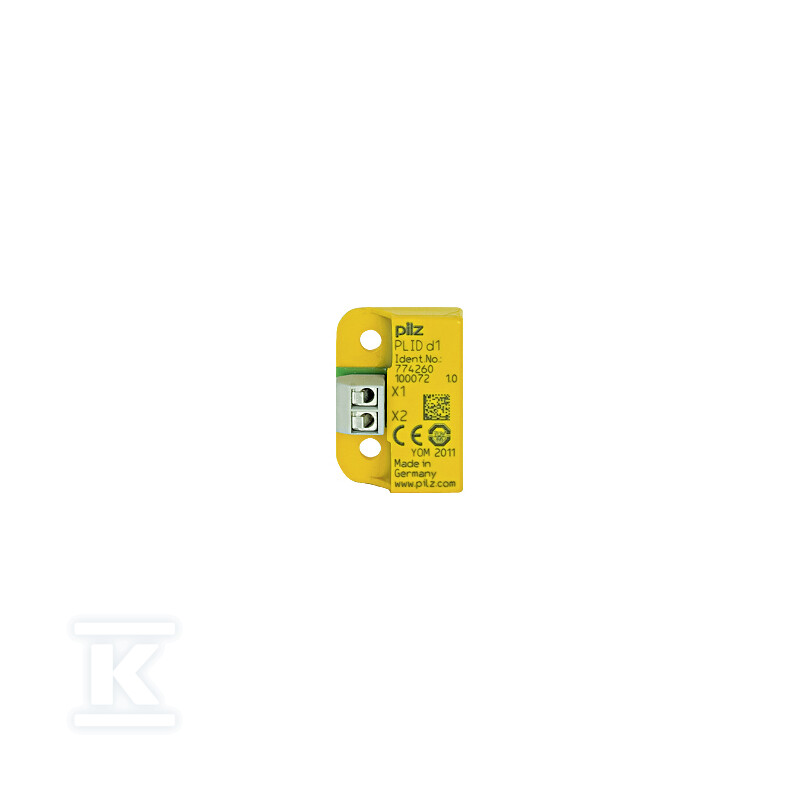

Moduł kontroli sieci dwuprzewodowej PNOZ, do PNOZ e8.1p, maks. długość przewodu 3000 m, test ręczny 1 N/O + test ciągły 1 N/Z, zaciski śrubowe 774260

Bezpieczna kontrola okablowania dwuprzewodowego

Moduł kontroli sieci dwuprzewodowej PNOZ to akcesorium przeznaczone do bezpiecznego monitorowania ciągłości okablowania w instalacjach sterowania bezpieczeństwa. Urządzenie współpracuje z jednostką ewaluacyjną PNOZ e8.1p, generując sygnały impulsów testowych i analizując odpowiedź obwodu w czasie rzeczywistym.

Funkcjonalność i zasada działania

Moduł realizuje ciągły nadzór dwóch niezależnych torów pomiarowych - testu ręcznego oraz testu ciągłego. Test ręczny wykorzystuje styk rozwierny (N/O), który aktywowany ręcznie przez operatora wysyła impuls weryfikacyjny do układu kontrolnego. Test ciągły działa na styku zwiernym (N/Z), zapewniając automatyczne cykliczne sprawdzanie stanu obwodu bez interwencji użytkownika.

Urządzenie wykrywa trzy podstawowe kategorie usterek okablowania: zwarcia między przewodami (short circuit), zwarcia między stykami oraz przerwy w obwodzie (open circuit). Dzięki temu system bezpieczeństwa otrzymuje natychmiastową informację o każdej nieprawidłowości w torach sygnałowych - jeszcze zanim dojdzie do awarii lub zagrożenia dla obsługi.

Parametry eksploatacyjne

Maksymalna długość nadzorowanego przewodu wynosi 3000 metrów, co pozwala na zastosowanie modułu nawet w rozległych instalacjach przemysłowych - halach produkcyjnych, liniach transportowych czy systemach rozproszonych. Napięcie zasilania moduł pobiera bezpośrednio z urządzenia ewaluacyjnego PNOZ e8.1p, co upraszcza montaż i eliminuje dodatkowe źródła zasilania.

Obudowa wykonana z poliwęglanu (PC) zapewnia odporność mechaniczną oraz stabilność wymiarową w trudnych warunkach środowiskowych. Moduł pracuje w zakresie temperatur od -30°C do +70°C, przy dopuszczalnej wilgotności względnej 93% przy 40°C - bez kondensacji pary wodnej. Stopień ochrony IP40 chroni przed przedostaniem się przedmiotów stałych powyżej 1 mm.

Montaż i połączenia

Wersja z zaciskami śrubowymi umożliwia pewne i trwałe podłączenie przewodów o przekroju 22-14 AWG (ok. 0,32-2 mm2). Zaciski śrubowe są preferowane w aplikacjach przemysłowych ze względu na łatwość serwisowania oraz pewność połączenia - nie wymagają narzędzi specjalistycznych i tolerują wielokrotne podłączenia/odłączenia bez utraty jakości kontaktu.

Wymiary modułu to 36 × 26 × 12,1 mm przy masie netto zaledwie 10 g - to kompaktowe akcesorium, które montuje się bezpośrednio na szynie DIN lub na obudowie jednostki głównej.

Zgodność normatywna

Produkt spełnia wymagania dyrektyw CE oraz UKCA, posiada certyfikat TÜV potwierdzający zgodność z normami bezpieczeństwa maszynowego. Dopuszczenie cULus Listed umożliwia stosowanie na rynku północnoamerykańskim bez dodatkowych certyfikacji.

Pod względem kompatybilności elektromagnetycznej moduł jest zgodny z normami EN 60947-5-1, EN 61000-6-2 oraz EN 61000-6-4, co gwarantuje niezakłóconą pracę w środowisku przemysłowym o podwyższonym poziomie zakłóceń EMC.

Urządzenie jest sklasyfikowane w kategorii przepięciowej III przy stopniu zabrudzenia 2, co odpowiada standardowym warunkom pracy wewnątrz rozdzielnic i szaf sterowniczych.

Materiały konstrukcyjne są zgodne z dyrektywą RoHS 2011/65/EU oraz RoHS 2015/863/EU. Produkt zawiera substancję SVHC (tlenek ołowiu) w ilości przekraczającej próg 0,1%wagowo - zgodnie z wyjątkiem 7c I załącznika do dyrektywy RoHS dotyczącym szkła i ceramiki.
