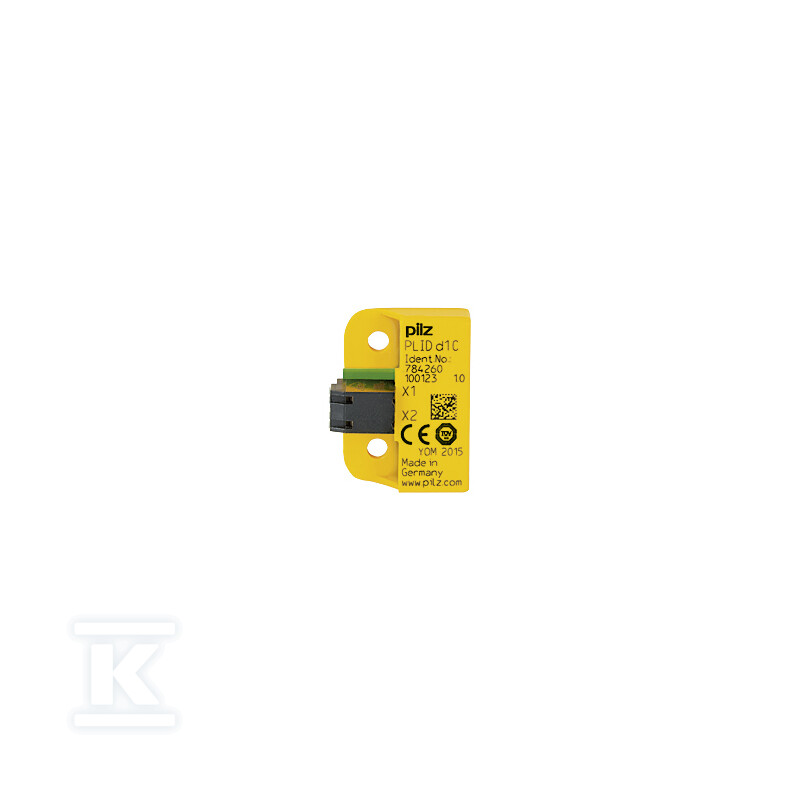

Moduł kontroli sieci dwuprzewodowej PNOZ, do PNOZ e8.1p, maks. długość przewodu 3000 m, test ręczny 1 N/O + test ciągły 1 N/Z, zaciski sprężynowe 784260

Moduł kontroli linii dwuprzewodowej

Ten moduł to akcesorium do bezpiecznej kontroli dwuprzewodowych linii sygnałowych współpracujące wyłącznie z urządzeniem oceny PNOZ e8.1p. Służy do wykrywania zwarć, zwarć między stykami oraz przerw obwodu w liniach prowadzących do przycisku E-STOP lub przycisku start. Urządzenie wysyła impuls testujący przez styk przycisku do PNOZ e8.1p, a przy nieuszkodzonej linii i zamkniętych obwodach wejściowych generuje prawidłowy sygnał na wejściu S36 oceny. Diody LED sygnalizują aktywny stan pracy, co ułatwia szybką weryfikację na miejscu montażu.

Wersja z katalogiem 784260 ma zaciski sprężynowe, co przyspiesza okablowanie i eliminuje konieczność użycia śrubokręta przy podłączeniu przewodów. Moduł przeznaczony jest do montażu w obudowie przycisku, w obudowie naściennej lub w szafie sterowniczej. Mocowanie odbywa się dwoma wkrętami M4, a pozycja montażu może być dowolna. Zalecana jest instalacja w strefie o stopniu ochrony co najmniej IP54, przy czym sama obudowa modułu ma IP40, a zaciski IP20.

Budowa i montaż

Konstrukcja jest kompaktowa i lekka, co ułatwia zabudowę w ograniczonej przestrzeni. Wysokość wynosi 36 mm, szerokość 30 mm, głębokość 12,5 mm, a masa to 10 g. Dolna część wykonana jest z PC. Połączenie sprężynowe przyjmuje przewody elastyczne o przekroju 0,5 - 1,5 mm2, 22 - 14 AWG, z długością odizolowania 9 mm. Taki typ zacisku zapewnia powtarzalny docisk i odporność na drgania, a jednocześnie skraca czas instalacji.

Montaż w pojedynczej strefie montażowej z ochroną co najmniej IP54 chroni złącza przed wpływem środowiska. Moduł zasilany jest poprzez urządzenie oceny, więc nie wymaga dodatkowego doprowadzenia zasilania. Dzięki małemu gabarytowi mieści się w standardowych puszkach przyciskowych i nie zwiększa znacząco głębokości zabudowy.

Parametry pracy i połączenia

Zasilanie modułu odbywa się wewnętrznie przez PNOZ e8.1p, przy napięciu 24 V. Pobór mocy to 0,2 W przy cyklu pracy 100 %. Maksymalna długość kontrolowanej linii to 3000 m, zależnie od rezystancji przewodu. Dla pojedynczego kanału przy napięciu DC dopuszczalna całkowita rezystancja kabla wynosi 220 Ohm, a maksymalna pojemność linii 450 nF.

Podłączenie jest jednoznaczne: zacisk X1 łączy się z zaciskiem S36 w PNOZ e8.1p, a zacisk X2 z zaciskiem A2. Takie połączenie zapewnia prawidłową transmisję impulsu testowego i odczyt stanu linii. Test ręczny realizowany jest przez styk 1 N/O, a test ciągły przez styk 1 N/Z, co pozwala na elastyczne dopasowanie do schematu sterowania.

Dzięki zasilaniu z urządzenia oceny instalator nie prowadzi dodatkowych przewodów zasilających, a sygnalizacja LED pozwala potwierdzić aktywność bez narzędzi diagnostycznych.

Zgodność i warunki eksploatacji

Moduł spełnia wymagania certyfikatów CE, TÜV, UKCA oraz cULus Listed. Został zaprojektowany do pracy w szerokim zakresie temperatur otoczenia od -30 °C do 70 °C, a temperatura przechowywania wynosi od -40 °C do 70 °C. Odporność klimatyczna potwierdzona jest zgodnością z EN 60068-2-78, a wilgotność robocza do 93 % r. h. przy 40 °C.

Parametry elektryczne obejmują napięcie izolacji znamionowe 30 V, wytrzymałość impulsową 0,8 kV, kategorię przepięciową III oraz stopień zanieczyszczenia 2. Kompatybilność elektromagnetyczna potwierdzona jest normami EN 60947-5-1, EN 61000-6-2 i EN 61000-6-4. Urządzenie wytrzymuje wibracje w zakresie 10 - 55 Hz przy amplitudzie 0,35 mm.

Taka specyfikacja pozwala na zastosowanie w szafach sterowniczych i na stanowiskach maszynowych, gdzie wymagana jest niezawodna kontrola ciągłości linii bezpieczeństwa na dużych odległościach.
