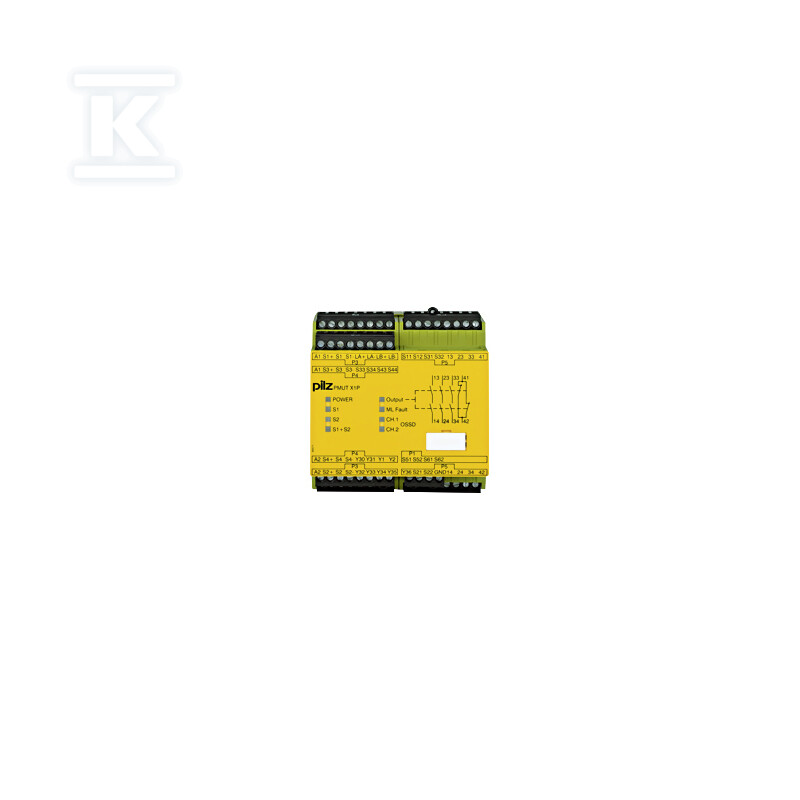

Przekaźnik bezpieczeństwa z mutingiem, 4 czujniki mutingu, 3 N/O + 1 N/Z + 5 SC, 24 V DC, szerokość 90 mm, zaciski wtykowe śrubowe 778010

Przekaźnik bezpieczeństwa z funkcją mutingu dla linii produkcyjnych

Urządzenie służy do tymczasowego zawieszania funkcji bezpieczeństwa w procesach automatycznej produkcji - tam, gdzie konieczne jest przepuszczenie materiałów przez strefę ochronną bez zatrzymywania całej linii. Muting pozwala na kontrolowane pominięcie sygnału z czujników bezpieczeństwa na czas przejścia elementu (np. palety, przenośnika), a następnie automatyczne przywrócenie pełnej ochrony.

Konfiguracja obsługuje 4 czujniki mutingu, co umożliwia elastyczne dopasowanie logiki do różnych scenariuszy - w tym przypadków wymagających monitorowania dwóch stref jednocześnie lub bardziej złożonych sekwencji wjazdu i wyjazdu.

Wejścia, wyjścia i logika pracy

Moduł pracuje z dwukanałowym okablowaniem wejściowym, oferując opcjonalną detekcję zwarć między stykami - instalator decyduje, czy funkcja ma być aktywna, w zależności od wymagań aplikacji i stopnia zagrożenia w danym obszarze.

Na wyjściu urządzenie udostępnia:

• 3 wyjścia bezpieczne (styki bezzwłoczne N/O) - realizujące funkcje ochronne,
• 1 wyjście pomocnicze bezzwłoczne (styki N/Z) - do sygnalizacji stanu,
• 5 wyjść półprzewodnikowych - dla funkcji statusowych i komunikacyjnych,
• dodatkowo 4 wyjścia sygnalizacyjne półprzewodnikowe oraz 1 styk bezzwłoczny N/O jako wyjścia informacyjne.

Tryb startu można ustawić jako automatyczny lub monitorowany - ten drugi wymaga potwierdzenia operatora przed wznowieniem pracy maszyny po każdym zatrzymaniu.

Konstrukcja i warunki pracy

Obudowa o szerokości 90 mm mieści się w standardowych szafach sterowniczych na szynie DIN TH35. Wysokość 94 mm i głębokość 121 mm to typowe wymiary dla serii PNOZ X - kompatybilność z istniejącymi instalacjami nie stanowi problemu.

Zaciski wtykowe śrubowe umożliwiają szybki montaż i demontaż modułu bez konieczności odkręcania przewodów - wystarczy odłączyć wtyk od urządzenia. To znacząco skraca czas serwisowania i minimalizuje ryzyko błędu przy ponownym podłączeniu.

Zasilanie 24 V DC, pobór mocy na poziomie 33 W.

Normy bezpieczeństwa i certyfikaty

Urządzenie osiąga Performance Level e według EN ISO 13849-1 oraz SIL 3 wg IEC 61508 - klasyfikacja pozwalająca na stosowanie w aplikacjach wysokiego ryzyka, gdzie awaria systemu ochronnego może prowadzić do poważnych urazów operatorów.

Posiada homologację TÜV oraz dopuszczenie UL, co potwierdza zgodność zarówno z europejskimi, jak i amerykańskimi standardami bezpieczeństwa maszynowego.

Produkt jest samodzielnym przekaźnikiem bezpieczeństwa (standalone) - nie wymaga dodatkowych modułów rozszerzeń do podstawowej pracy z czujnikami mutingu ani monitorowania lamp sygnalizacyjnych.
