Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan. bez detekcji zwarć, 3 N/O + 1 N/Z, 110–120 V AC, szerokość 90 mm, zaciski śrubowe zintegrowane, pętla sprzężenia zwrotnego 775630

Zastosowanie w systemach bezpieczeństwa maszyn

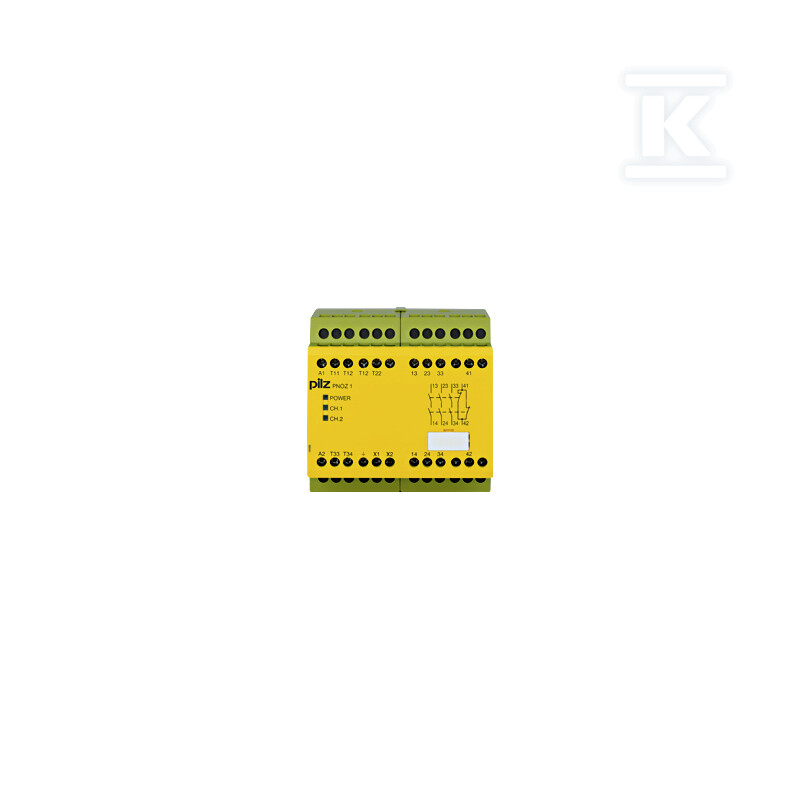

Przekaźnik PNOZ 1 to samodzielne urządzenie bezpieczeństwa przeznaczone do monitorowania wyłączników awaryjnych E-STOP oraz bramek ochronnych w maszynach i liniach produkcyjnych. Obsługujetrzy styki bezpieczeństwa NO (normally open) oraz jeden styk monitorujący NC (normally closed), co pozwala na ciągłą kontrolę stanu instalacji - gdy obwód zostaje przerwany wskutek zadziałania wyłącznika awaryjnego lub otwarcia bramki, przekaźnik natychmiast rozłącza obwód zasilający i zatrzymuje maszynę w sposób bezpieczny.

Urządzenie obsługujetrwa wejścia w konfiguracji jedno lub dwukanałowej bez detekcji zwarć między stykami - to rozwiązanie sprawdza się w instalacjach, gdzie priorytetem jest prostota okablowania i niski koszt montażu. Pętla sprzężenia zwrotnego umożliwia podłączenie dodatkowych urządzeń monitorujących stan pracy maszyny.

Parametry elektryczne i obciążalność styków

Styki bezpieczeństwa pracują przy napięciu zmiennym do 240 V AC z maksymalnym prądem 8 A w kategorii AC1 oraz przy napięciu stałym 24 V DC z prądem do 8 A. Dla obciążeń indukcyjnych (AC15 / DC13) dopuszczalny prąd wynosi odpowiednio 5 A przy 230 V AC i 24 V DC. Materiał styków - stop srebra z tlenkiem cyny (AgSnO2) z dodatkową warstwą złota 0,2 µm - zapewnia niską rezystancję styku i długą żywotność nawet przy częstym przełączaniu.

Pobór mocy przy zasilaniu 110-120 V AC to 5,5 VA, co pozwala na zasilanie bezpośrednio z sieci przemysłowej bez konieczności stosowania oddzielnych zasilaczy.

Konstrukcja i warunki pracy

Obudowa o szerokości 90 mm mieści się w standardowych rozdzielnicach na szynę DIN. Wysokość 87 mm i głębokość 121 mm pozwalają na montaż nawet w płytkich szafach sterowniczych. Zaciski śrubowe są zintegrowane w obudowie - instalator nie potrzebuje dodatkowych modułów ani adapterów.

Urządzenie pracuje w temperaturze od -10 do +55°C przy wilgotności względnej do 93% w temperaturze 40°C. Stopień ochrony IP40 chroni przed przedostawaniem się przedmiotów większych niż 1 mm oraz kropel wody - wystarczająco do montażu wewnątrz szaf sterowniczych. Kompatybilność elektromagnetyczna zgodna z normami EN 60947-5-1, EN 61000-6-2 oraz EN 61326-3-1 gwarantuje poprawną pracę w środowisku przemysłowym o wysokim poziomie zakłóceń.

Zgodność i certyfikaty

Przekaźnik posiada certyfikaty CE, UKCA, CCC, cULus Listed, TÜV oraz EAC, co pozwala na stosowanie na rynku europejskim, brytyjskim, chińskim, północnoamerykańskim oraz euroazjatyckim. Spełnia wymagania norm dla styków przełączających zgodnie z kategoriami AC1 i AC15/DC13.

Waga netto wynosi 500 g, co ułatwia montaż i nie obciąża konstrukcji szafy rozdzielniczej.
