Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan. bez detekcji zwarć, 3 N/O + 1 N/Z, 230–240 V AC, szerokość 90 mm, zaciski śrubowe zintegrowane, pętla sprzężenia zwrotnego 775650

Zastosowanie i przeznaczenie

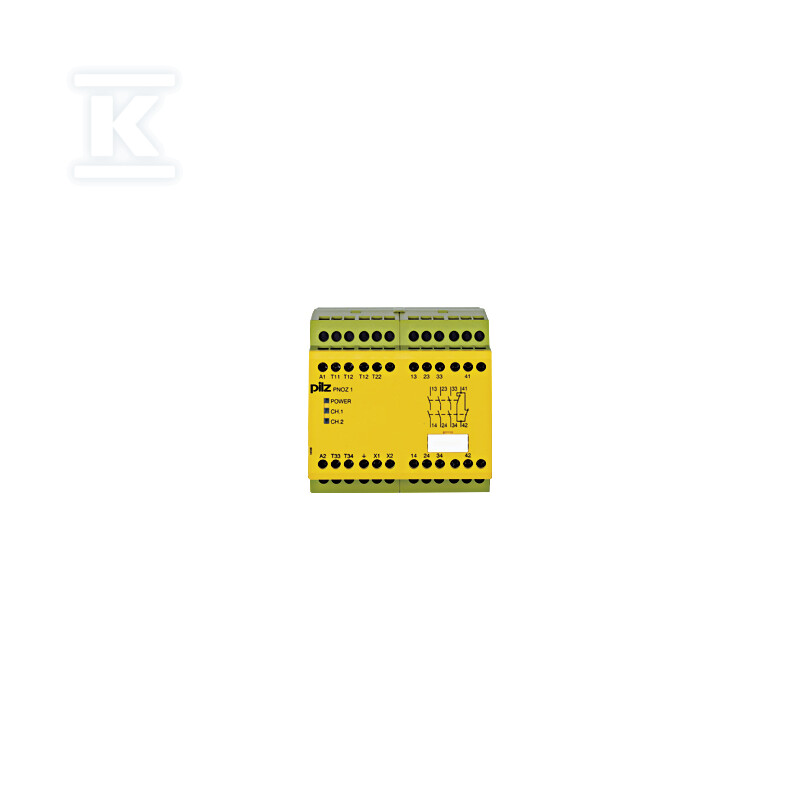

Przekaźnik bezpieczeństwa PNOZ 1 to samodzielne urządzenie monitorujące przeznaczone do nadzorowania obwodów wyłączników bezpieczeństwa E-STOP oraz bramek ochronnych w maszynach i liniach produkcyjnych. Obsługuje jedno-i dwukanałowe okablowanie wejściowe bez detekcji zwarć między stykami - to rozwiązanie dla instalacji, gdzie ryzyko zwarcia na wejściu jest niskie lub kontrolowane w inny sposób.

Urządzenie sprawdza się w aplikacjach przemysłowych wymagających wysokiego poziomu bezpieczeństwa zgodnego z normą EN 954-1 kategoria 3. Może pracować jako element nadzorujący zawory bezpieczeństwa oraz inne elementy układów stopu awaryjnego - choć głównym przeznaczeniem jest monitoring przycisków E-STOP i wyłączników krańcowych drzwi ochronnych.

Konstrukcja i parametry pracy

Urządzenie ma szerokość zaledwie 90 mm, co pozwala na oszczędność miejsca w szafie sterowniczej przy montażu na szynie DIN. Wysokość to 87 mm, a głębokość 121 mm - typowe wymiary dla przekaźników bezpieczeństwa tej klasy. Masa netto wynosi 500 g.

Zasilanie wynosi 230-240 V AC, a pobór mocy to około 5,5 VA - typowa wartość dla przekaźników tej klasy. Konstrukcja jest redundantna z samonadzorem - każdy cykl załączenia/wyłączenia maszyny automatycznie weryfikuje poprawność działania styków przekaźników bezpieczeństwa. W przypadku awarii któregokolwiek elementu układ pozostaje aktywny i skutecznie zatrzymuje maszynę. Transformator jest odporny na zwarcia, a przy zasilaniu DC działa elektroniczne zabezpieczenie.

Styki wyjściowe wykonane są ze stopu tlenku srebra-cynowego (AgSnO2) z dodatkową warstwą złota 0,2 µm - zapewnia to niską rezystancję styku i długą żywotność przy obciążeniu indukcyjnym. Wyjścia bezpieczeństwa to trzy styki zwierne (N/O) o obciążalności do 8 A przy AC1 i 5 A przy AC15, plus jeden styki rozwierny (N/Z) do funkcji sygnalizacyjnej.

Zakres temperatury pracy wynosi od -10°C do +55°C, a wilgotność do 93% przy 40°C - wystarczająco do większości warunków przemysłowych wewnątrz pomieszczeń. Obudowa zapewnia stopień ochrony IP40. Zaciski śrubowe obsługują przewody giętkie od AWG 24 do AWG 10 (około 0,2-6 mm2).

Zgodność i normy

Przekaźnik spełnia wymagania norm EN 60947-5-1, EN 60204-1 oraz VDE 0113-1, co pozwala na jego stosowanie w aplikacjach maszynowych z wyłącznikami bezpieczeństwa E-STOP i drzwiami ochronnymi.

Urządzenie posiada certyfikaty: CE, UKCA, CCC, cULus Listed, TÜV oraz EAC - co potwierdza jego przydatność na rynkach europejskim, azjatyckim i północnoamerykańskim.

Spełnia wymagania dyrektyw RoHS (2011/65/EU i 2015/863/EU) oraz REACH - zawiera substancje SVHC (ołów) w ilości powyżej 0,1%.

Klasyfikacja według EN 954-1 to kategoria 3 - zapewnia wysoki poziom bezpieczeństwa funkcjonalnego w aplikacjach przemysłowych.
