Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan. bez detekcji zwarć, 3 N/O + 1 N/Z, 24 V AC, szerokość 90 mm, zaciski śrubowe zintegrowane, pętla sprzężenia zwrotnego 775600

Bezpieczna ochrona maszyn przemysłowych

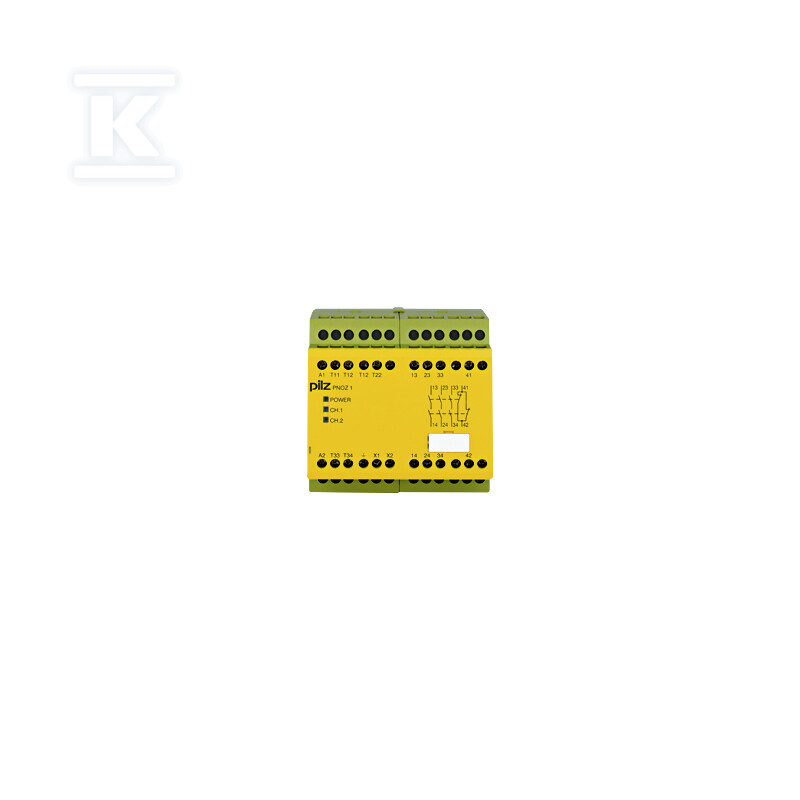

Przekaźnik bezpieczeństwa PNOZ 1 służy do monitorowania przycisków awaryjnych E-STOP oraz bramek bezpieczeństwa w maszynach i liniach produkcyjnych. Urządzenie sprawdza się w aplikacjach przemysłowych wymagających najwyższego poziomu ochrony - steruje zatrzymaniem maszyny w momencie wykrycia zagrożenia i gwarantuje poprawne działanie funkcji bezpieczeństwa w każdym cyklu pracy.

Konfiguracja wyjść obejmuje trzy styki zwierające (N/O) oraz jeden styk rozwierający (N/Z), co pozwala na jednoczesne rozłączenie obwodów zasilających i przekazanie informacji o stanie urządzenia do systemu nadrzędnego. Maksymalne obciążenie styków bezpieczeństwa wynosi 8 A przy napięciu zmiennym 240 V oraz 8 A przy napięciu stałym 24 V, co zapewnia kompatybilność z szeroką gamą napędów i elementów wykonawczych stosowanych w automatyce przemysłowej.

Konstrukcja i parametry pracy

Urządzenie ma szerokość 90 mm i montowane jest na szynie DIN TH35, co umożliwia instalację w standardowych szafach sterowniczych. Zintegrowane zaciski śrubowe obsługują przewody o przekroju od 24 do 10 AWG (około 0,2-6 mm2), zapewniając pewne i trwałe połączenie elektryczne.

Zakres temperatury pracy od -10 do +55°C oraz dopuszczalna wilgotność 93% przy 40°C pozwalają na montaż w halach produkcyjnych o zróżnicowanych warunkach klimatycznych - od chłodni przemysłowych po ciepłe otoczenia przy procesach technologicznych generujących ciepło. Obudowa zapewnia stopień ochrony IP40, chroniąc przed przedostawaniem się przedmiotów większych niż 1 mm oraz kropel wody padających pionowo.

Pobór mocy przy zasilaniu 24 V AC wynosi 5,5 VA, co przy nowoczesnych zasilaczach modułowych pozwala na ekonomiczne zaopatrzenie wielu przekaźników z jednego transformatora.

Bezpieczeństwo funkcjonalne i diagnostyka

Przekaźnik realizuje okablowanie jedno- lub dwukanałowe bez detekcji zwarć między stykami - instalator może wybrać prostszy montaż jednokanałowy lub redundantny dwukanałowy w zależności od wymaganego poziomu bezpieczeństwa. Urządzenie posiada wbudowaną pętlę sprzężenia zwrotnego (feedback loop) umożliwiającą monitoring poprawności działania zewnętrznych elementów resetujących lub urządzeń wykonawczych.

Architektura układu jest redundantna z samodiagnostyką - funkcja bezpieczeństwa pozostaje skuteczna nawet w przypadku awarii jednego komponentu wewnętrznego. Przekaźnik automatycznie testuje poprawność otwierania i zamykania styków bezpieczeństwa w każdym cyklu WŁĄCZ-WYŁĄCZ, co eliminuje ryzyko ukrytej usterki. W przypadku zasilania DC zastosowano bezpieczkę elektroniczną, chroniącą przed skutkami zwarć w obwodzie sterowania.

Zgodność z normami i certyfikaty

Urządzenie spełnia wymagania kluczowych norm bezpieczeństwa maszynowego:

• EN 60947-5-1 - aparatura sterująca i załączająca niskonapięciowa
• EN 60947-4-1 - aparatura dla napędów elektrycznych (kategoria użytkowania AC/DC-1)
• EN 60204-1 - bezpieczeństwo maszyn - wyposażenie elektryczne
• EN 61000-6-2 i EN 61326-3-1 - kompatybilność elektromagnetyczna przemysłowa

Przekaźnik posiada certyfikaty międzynarodowe potwierdzające zgodność z wymaganiami rynków europejskich i pozaeuropejskich: CE, UKCA, CCC (Chiny), cULus Listed (USA/Kanada), TÜV (Niemcy) oraz EAC (Eurazja). Według źródeł producenta kategoria bezpieczeństwa wynosi 3, co pozwala na zastosowanie w wymagających aplikacjach przemysłowych.

Materiał styków to stop AgSnO2 (srebro-tlenek cyny) z dodatkową warstwą złota o grubości 0,2 µm, co zapewnia niską rezystancję przejściową i wysoką trwałość mechaniczną przy przełączaniu obciążeń rezystancyjnych i indukcyjnych.
