Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan. bez detekcji zwarć, 3 N/O + 1 N/Z, start auto/ręczny z testem, 24 V DC, szerokość 90 mm, zaciski śrubowe zintegrowane 775695

Bezpieczne sterowanie maszynami przemysłowymi

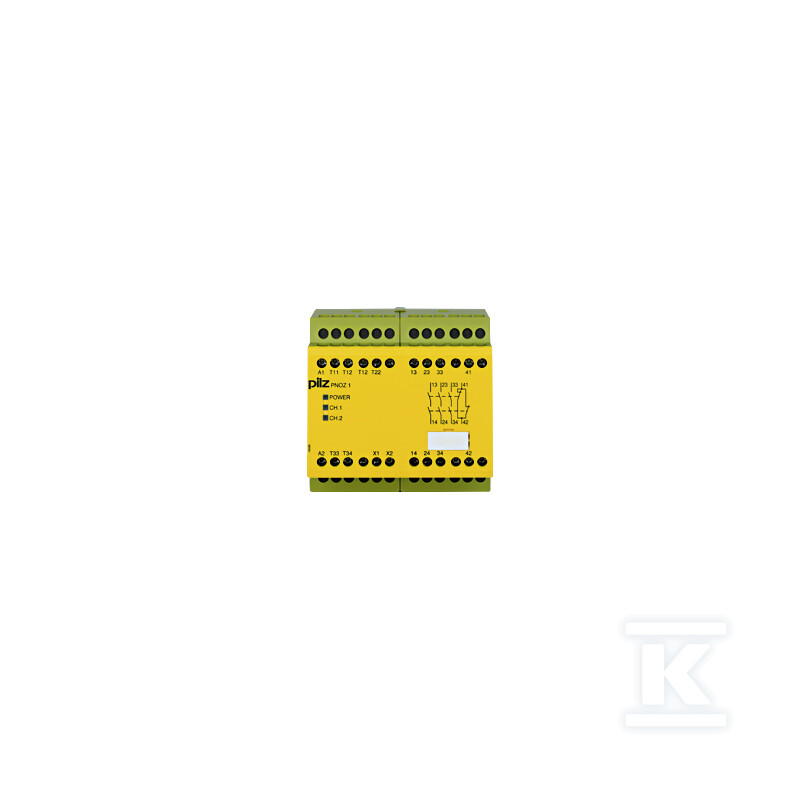

Przekaźnik bezpieczeństwa PNOZ 1 służy do nadzorowania obwodów awaryjnego zatrzymania E-Stop oraz bramek bezpieczeństwa w instalacjach przemysłowych. Urządzenie obsługuje jedno-i dwukanałową konfigurację okablowania wejściowego bez detekcji zwarć między stykami - to rozwiązanie sprawdza się tam, gdzie wymagana jest prosta instalacja bez dodatkowej diagnostyki zwarciowej. Wyjścia bezpieczeństwa w postaci trzech styków normalnie otwartych (N/O) zapewniają pełne odłączenie napędu w sytuacji zagrożenia, natomiast jeden styk normalnie zamknięty (N/Z) pełni funkcję sygnalizacyjną - umożliwia przekazanie informacji o stanie urządzenia do systemu nadrzędnego.

Zasilanie i parametry pracy

Napięcie zasilania wynosi 24 V DC, a pobór mocy to tylko 2,5 W, co pozwala na zasilanie z popularnych źródeł zasilających w automatyce przemysłowej bez konieczności stosowania oddzielnych zasilaczy o dużej mocy. Urządzenie obsługuje trzy tryby uruchomienia: start automatyczny po włączeniu zasilania, start ręczny wymagający potwierdzenia operatora oraz start automatyczny z testem uruchomienia - ten ostatni wariant dodatkowo weryfikuje poprawność działania przed rozpoczęciem pracy maszyny. Zakres temperatury pracy od -10°C do +55°C oraz dopuszczalna wilgotność względna 93% przy 40°C zapewniają niezawodność w typowych warunkach hali produkcyjnych.

Konstrukcja i montaż

Obudowa o szerokości 90 mm przystosowana jest do montażu na szynie DIN TH35 - umożliwia to szybką integrację z istniejącymi rozdzielnicami automatyki. Zaciski śrubowe obsługują przewody o przekroju od AWG 24 do AWG 10 (odpowiednio około 0,2-6 mm2), co pozwala na podłączenie zarówno cienkich przewodów sterowniczych, jak i grubszych kabli zasilających styki bezpieczeństwa. Materiał obudowy (polipropylen PPO UL94 V1 oraz ABS UL94 V0) zapewnia odporność mechaniczną i samogasnącość w razie pożaru.

Normy i certyfikaty

Przekaźnik spełnia wymagania norm EN 60947-4-1 (kategorie użytkowania AC/DC1 dla styków bezpieczeństwa), EN 60947-5-1 (kategorie AC15/DC13 dla styków pomocniczych) oraz EN 61000-6-2 i EN 61326-3-1 pod kątem kompatybilności elektromagnetycznej w środowisku przemysłowym. Posiada certyfikaty CE, CCC, cULus Listed, TÜV oraz EAC, co potwierdza jego zgodność z europejskimi, amerykańskimi i eurasjatyckimi wymaganiami bezpieczeństwa maszynowego - umożliwia to stosowanie na rynkach międzynarodowych bez konieczności dodatkowych homologacji.
