Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan., 6 N/O + 4 N/Z, 230–240 V AC/DC, szerokość 90 mm, zaciski śrubowe zintegrowane, pętla sprzężenia zwrotnego 774006

Bezpieczne sterowanie maszynami w standardzie przemysłowym

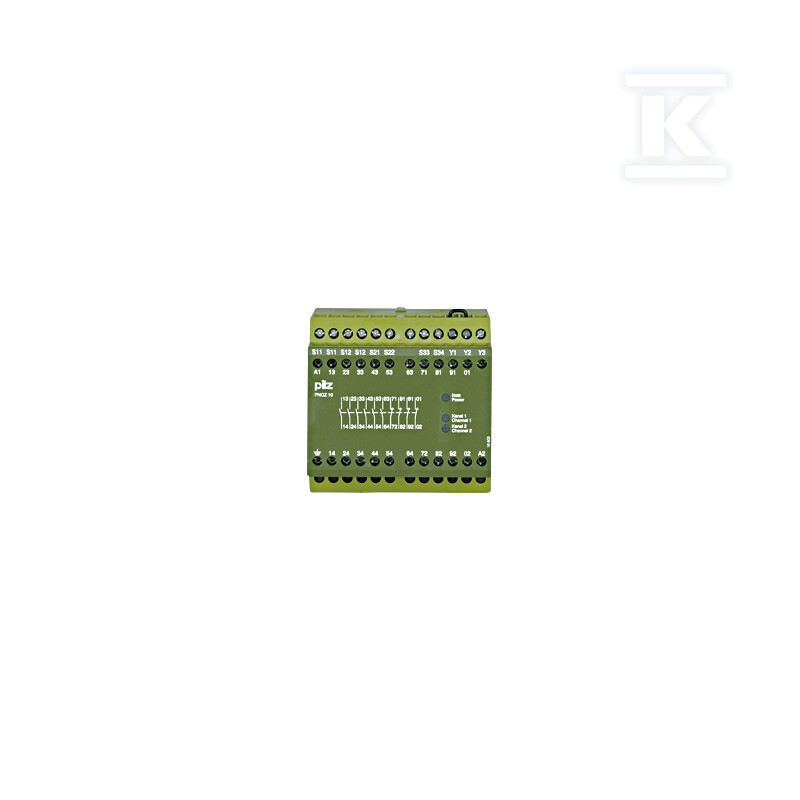

Przekaźnik PNOZ 10 to samodzielne urządzenie zabezpieczające zaprojektowane do monitorowania obwodów awaryjnych w maszynach przemysłowych. Obsługuje zarówno jednokanałowe, jak i dwukanałowe okablowanie - w drugim przypadku możliwe jest wykrywanie zwarć między stykami lub ich brak. Ta elastyczność pozwala dopasować sposób podłączenia do konkretnej aplikacji i wymaganego poziomu bezpieczeństwa.

Urządzenie dysponuje sześcioma stykami normalnie otwartymi (N/O) oraz czterema stykami normalnie zamkniętymi (N/C). Pierwsze realizują funkcję wyłączenia bezpiecznego - sterują cewkami stacyjników, silników lub innych elementów wykonawczych odpowiedzialnych za zatrzymanie maszyny. Drugie pełnią rolę wyjść sygnalizacyjnych i służą do monitorowania stanu pętli sprzężenia zwrotnego. Taka konfiguracja umożliwia budowę rozbudowanych systemów bezpieczeństwa wymagających wielu niezależnych ścieżek od???zenia.

Wejścia i konfiguracja okablowania

Przekaźnik wyposażono w dwa wejścia obsługujące jedno- lub dwukanałowe okablowanie z opcjonalną detekcją zwarć między stykami. Tryb dwukanałowy zapewnia redundancję umożliwiającą wykrywanie błędów okablowania, zwarć oraz awarii styków - jest to kluczowe w aplikacjach krytycznych dla bezpieczeństwa, gdzie niezawodność urządzeń ochronnych nie może być kompromitowana.

Zasilanie i parametry pracy

Przekaźnik pracuje przy napięciu zasilania 230-240 V AC/DC, co zapewnia kompatybilność ze standardowymi sieciami elektroenergetycznymi w zakładach przemysłowych. Pobór mocy na poziomie 10 VA świadczy o energooszczędnej konstrukcji przystosowanej do pracy ciągłej.

Urządzenie spełnia wymagania kategorii użytkowania AC/DC1 wg EN 60947-4-1, a styki są przewidziane na napięcie do 240 V AC. Certyfikat TÜV potwierdza zgodność z międzynarodowymi normami bezpieczeństwa maszynowego.

Wymiary konstrukcyjne wynoszą 90 mm szerokości, 87 mm wysokości oraz 121 mm głębokości - urządzenie montuje się na szynie DIN i zajmuje niewiele miejsca w rozdzielnicy.

Typowe zastosowania przemysłowe

Przekaźnik służy do monitorowania wyłączników awaryjnych E-STOP oraz bramek bezpieczeństwa. Typowe branże to pakowanie, manipulacja materiałami, robotyka oraz ogólna produkcja przemysłowa - wszędzie tam, gdzie potrzebne jest jednoczesne monitorowanie wielu urządzeń bezpieczeństwa przy zachowaniu pełnej redundancji systemowej.
