Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan., 6 N/O + 4 N/Z, 24 V DC, szerokość 90 mm, zaciski śrubowe zintegrowane, pętla sprzężenia zwrotnego 774009

Zastosowanie i kompatybilność

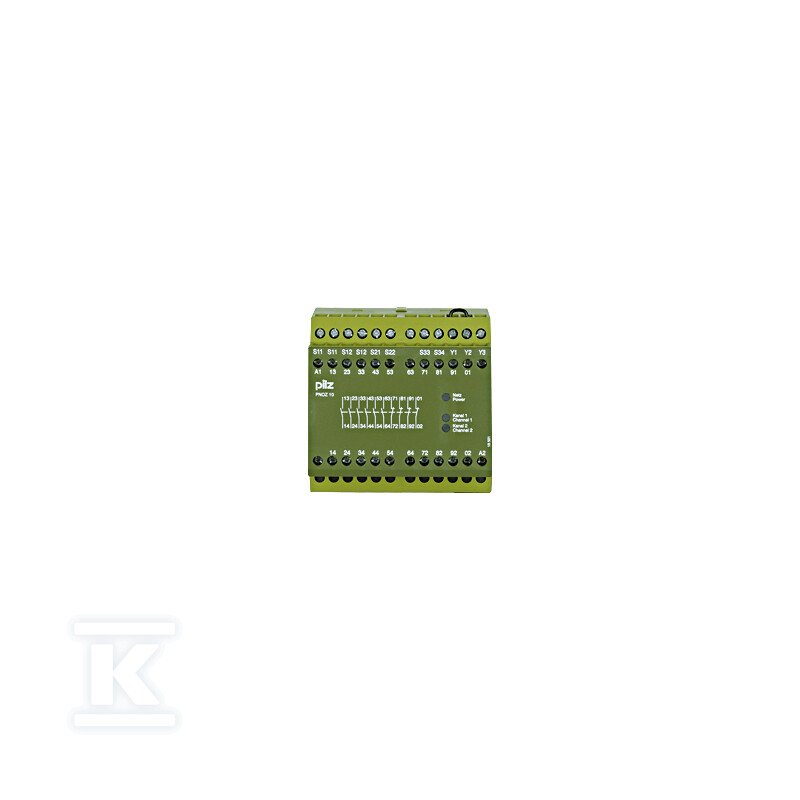

Przekaźnik bezpieczeństwa PNOZ 10 to samodzielne urządzenie do monitorowania obwodów bezpieczeństwa w maszynach i liniach produkcyjnych. Obsługuje zarówno jednokanałowe jak i dwukanałowe okablowanie wejściowe - z detekcją zwarć między stykami lub bez niej. Dzięki temu można go podłączyć do wyłączników awaryjnych E-STOP, bramek bezpieczeństwa oraz wyłączników krańcowych.

Urządzenie współpracuje również z barierami świetlnymi (zarówno typu 2 jak i typu 4), co pozwala na elastyczne dopasowanie do konkretnej aplikacji. Pętla sprzężenia zwrotnego umożliwia monitorowanie stanu styków pomocniczych - instalator widzi czy styki faktycznie się rozwarły po zadziałaniu.

Obsługuje tryby pracy: automatyczny reset, ręczny reset oraz monitorowany ręczny reset. W zależności od potrzeb można więc skonfigurować zachowanie po zaniku sygnału bezpieczeństwa - czy układ ma się samoczynnie zamknąć po ustaniu zagrożenia (auto-reset), czy wymaga świadomego działania operatora (manual-reset).

Parametry elektryczne i termiczne

Zasilanie wynosi 24 V DC, co jest standardowym napięciem w przemyśle maszynowym i pozwala na bezpośrednie podłączenie do sterowników PLC i zasilaczy przemysłowych. Maksymalny prąd przy obciążeniu DC13 (7 A przy cyklu 6/min) oraz AC15 (5 A) zapewnia kompatybilność z cewkami zaworów elektropneumatycznych i innymi odbiornikami o znacznym poborze prądu.

Wymiary urządzenia to 90 mm szerokości, 87 mm wysokości i 121 mm głębokości - mieści się w typowej szafie sterowniczej na szynie DIN. Masa netto wynosi około 560 g, co ułatwia montaż bez dodatkowego obciążenia szyny.

Zakres temperatur pracy od -10°C do +55°C pozwala na instalację zarówno w chłodnych halach magazynowych jak i w pobliżu maszyn generujących ciepło.

Bezpieczeństwo funkcjonalne i normy

Urządzenie dysponuje sześcioma stykami bezzwłocznymi N/O (normalnie otwartymi) pełniącymi funkcję wyjść bezpieczeństwa oraz czterema stykami N/Z (normalnie zamkniętymi) pełniącymi funkcję wyjść sygnalizacyjnych. Łączna liczba dziesięciu styków zapewnia dużą elastyczność połączeniową - można jednocześnie sterować napędem maszyny (wyjścia bezpieczeństwa) oraz przekazywać informację o stanie układu do systemu nadrzędnego (wyjścia sygnalizacyjne).

Przekaźnik spełnia wymagania kluczowych norm bezpieczeństwa maszyn: EN ISO 13849-1, EN 62061, EN 60204-1 oraz VDE 0113-1. Posiada certyfikaty CE, cULus, TÜV, CCC i EAC, co potwierdza zgodność z wymaganiami rynków europejskiego, północnoamerykańskiego i eurazjatyckiego.

Zintegrowane zaciski śrubowe eliminują konieczność stosowania dodatkowych kostrukcji połączeniowych - instalator ma wszystkie przyłącza dostępne bezpośrednio na urządzeniu. To zmniejsza ryzyko błędu okablowania i skraca czas montażu.
