Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan., 6 N/O + 4 N/Z, 48 V AC, szerokość 90 mm, zaciski śrubowe zintegrowane, pętla sprzężenia zwrotnego 774002

od 1 szt.2 120,20 zł
brutto / szt.
na zamówienie
Indeks Onninen:HFX532
Indeks producenta:774002
EAN:4046548012675
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Aprobata TÜV: tak
Certyfikat BG BIA: nie
Certyfikat UL: tak
Do układów bezpieczeństwa: tak
Głębokość: 121 mm
Kategoria stopu według IEC 60204: 0
Liczba wyjść bezpieczeństwa, półprzewodnikowych bezzwłocznych: 0
Liczba wyjść bezpieczeństwa, półprzewodnikowych zwłocznych: 0
Liczba wyjść bezpieczeństwa, styk bezzwłoczny: 6
Liczba wyjść bezpieczeństwa, styk zwłoczny: 0
Liczba wyjść sygnalizacyjnych, półprzewodnikowych bezzwłocznych: 0
Liczba wyjść sygnalizacyjnych, półprzewodnikowych zwłocznych: 0
Liczba wyjść sygnalizacyjnych, styk bezzwłoczny: 4
Liczba wyjść sygnalizacyjnych, styk zwłoczny: 0
Możliwość montażu na szynie: tak
Napięcie zasilające dla DC: 48 ... 48 V
Odpowiedni do kontroli czujników dotykowych: nie
Odpowiedni do kontroli zaworów: nie
Poziom bezpieczeństwa PL zgodnie z EN ISO 13849-1: Poziom e
Poziom bezpieczeństwa SIL zgodnie z IEC 61508: 3
Rodzaj napięcia zasilającego: AC
Rodzaj połączenia elektrycznego: Połączenie śrubowe
Szerokość: 90 mm
Wysokość: 87 mm
Z funkcją wyciszenia: nie
Z pętlą sprzężenia zwrotnego: tak
Znamionowe napięcie sterowania Us dla AC 50 Hz: 48 ... 48 V

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,087 m / 0,09 m / 0,121 m / 0,72 kg / 0,001 m3
Kod celny:85364900

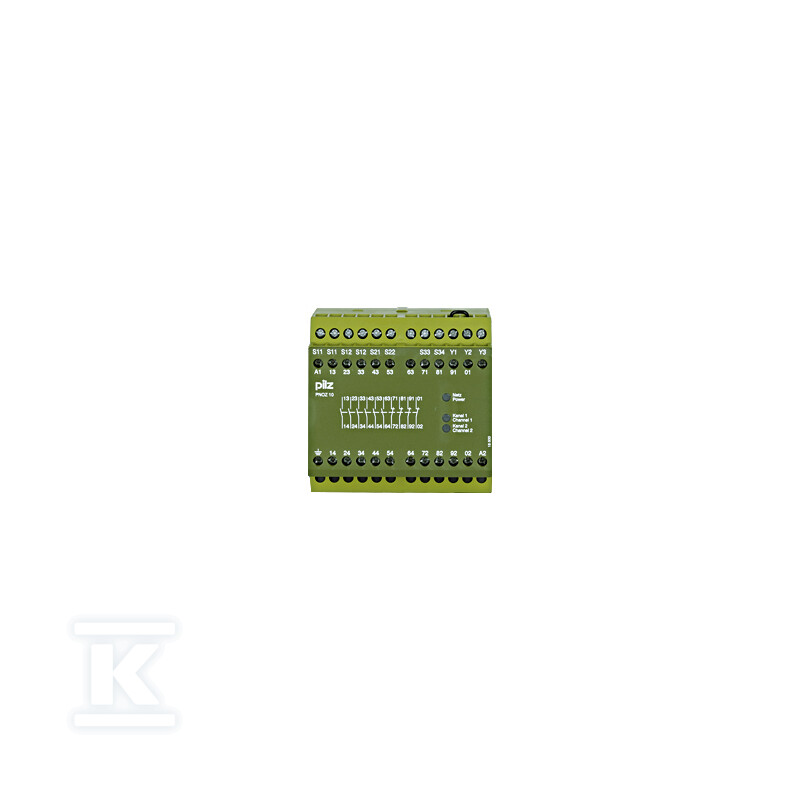

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan., 6 N/O + 4 N/Z, 48 V AC, szerokość 90 mm, zaciski śrubowe zintegrowane, pętla sprzężenia zwrotnego 774002

Samodzielne przekaźniki bezpieczeństwa do monitorowania E-Stop i bramek ochronnych

Przekaźnik bezpieczeństwa PNOZ 10 to urządzenie zaprojektowane do samodzielnej pracy w systemach ochrony maszyn i procesów przemysłowych. Służy do nadzorowania wyłączników bezpieczeństwa E-Stop oraz bramek ochronnych - elementów krytycznych dla bezpieczeństwa operatorów w strefach zagrożenia. Konstrukcja urządzenia pozwala na implementację funkcji bezpieczeństwa bez konieczności stosowania dodatkowych modułów czy sterowników PLC ze specjalistycznym oprogramowaniem.

Okablowanie wejściowe i detekcja zwarć

Urządzenie obsługuje okablowanie jedno lub dwukanałowe z opcją detekcji zwarć między stykami. Ta cecha pozwala instalatorowi wybrać odpowiedni poziom diagnostyki dla konkretnej aplikacji - przy dwukanałowym podłączeniu system samoczynnie wykryje awarię jednego obwodu. Jednocześnie możliwość pracy bez detekcji zwarć upraszcza instalację w prostszych systemach.

Konfiguracja wyjść bezpieczeństwa i pętla sprzężenia zwrotnego

Przekaźnik wyposażono w sześć wyjść stykowych normalnie otwartych (N/O) pełniących funkcję wyjść bezpieczeństwa oraz cztery wyjścia normalnie zamknięte (N/Z) przeznaczone do sygnalizacji stanu urządzenia. Ta konfiguracja pozwala na jednoczesne sterowanie wieloma elementami wykonawczymi przy zachowaniu niezależności obwodów. Wyjścia sygnalizacyjne umożliwiają integrację z systemami zewnętrznymi bez wpływania na funkcje bezpieczeństwa.

Funkcja monitorowania pętli sprzężenia zwrotnego pozwala na sprawdzanie stanu elementów wykonawczych sterowanych przez przekaźnik - urządzenie weryfikuje czy np. styki rozłącznika pozostają otwarte po odebraniu sygnału rozłączenia. Ta diagnostyka znacząco podnosi poziom bezpieczeństwa całego systemu, ponieważ eliminuje ryzyko ukrytej awarii elementu wykonawczego pozostającego niewidocznym dla systemu sterowania.

Zasilanie, parametry pracy i montaż

Napięcie zasilania wynosi 48 V AC, co jest standardem w wielu instalacjach przemysłowych i pozwala na bezpośrednie zasilenie z transformatorów sterowniczych obecnych na halach produkcyjnych. Szerokość urządzenia to tylko 90 mm - kompaktowa budowa pozwala na montaż w szafach sterowniczych o ograniczonej przestrzeni.

Zintegrowane zaciski śrubowe eliminują konieczność stosowania zewnętrznych listew zaciskowych czy terminali adapterowych. Śrubowe połączenie zapewnia pewny kontakt nawet w warunkach wibracji typowych dla środowiska przemysłowego - istotne w aplikacjach gdzie urządzenie pracuje w pobliżu maszyn wirujących.


CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA

Deklaracja zgodności
