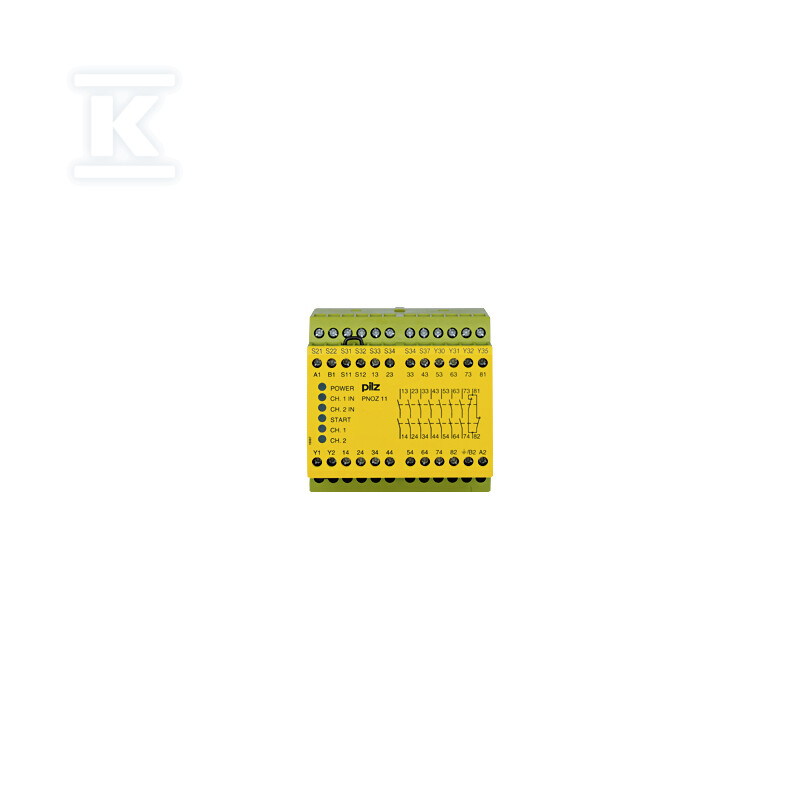

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan., 7 N/O + 1 N/Z + 1 SC, start auto/ręczny/monit. z testem, 110–120 V AC/24 V DC, szerokość 90 mm, zaciski śrubowe zintegrowane, pętla sprzężenia zwrotnego 774085

Elastyczna konfiguracja wejść i wyjść dla różnych scenariuszy

Przekaźnik PNOZ 11 obsługuje zarówno okablowanie jednokanałowe, jak i dwukanałowe - ta druga opcja zapewnia pełne bezpieczeństwo funkcjonalne w bardziej wymagających aplikacjach. Wbudowana detekcja zwarć między stykami pozwala rozpoznać uszkodzenie okablowania bez dodatkowych modułów zewnętrznych - instalator nie musi prowadzić osobnych przewodów do każdego wejścia.

Na pokładzie znajdziesz:

• 7 wyjść bezpieczeństwa (styki N/O) - wystarczająco dużo, by sterować kilkoma napędami jednocześnie,
• 1 wyjście pomocnicze (styki N/Z) - do sygnalizacji stanu modułu,
• 2 wyjścia półprzewodnikowe - do komunikacji z systemami niskonapięciowymi lub sterownikami PLC.

Całość zamknięto w obudowie o szerokości 90 mm, co pozwala na montaż nawet w rozdzielnicach o ograniczonej przestrzeni.

Tryby uruchomienia - dobierz do procesu

Moduł oferuje trzy tryby startu:

• Automatyczny - pojawienie sygnału na wejściu natychmiast załącza wyjścia; sprawdza się tam, gdzie ryzyko jest minimalne,
• Ręczny - wymaga świadomego potwierdzenia przez operatora; przydatny przy maszynach cyklicznych,
• Monitorowany z testem - uruchomienie następuje dopiero po spełnieniu dodatkowych warunków (np. sprawdzeniu drogi hamowania); niezbędny tam, gdzie opóźnienie lub błąd mogą skutkować wypadkiem.

Tryb monitorowany jest szczególnie istotny przy E-Stopach i bramkach bezpieczeństwa, gdzie sam fakt zamknięcia obwodu nie gwarantuje gotowości maszyny do pracy.

Zastosowanie w praktyce - E-Stopy i bramki

Przekaźnik został zaprojektowany do nadzorowania:

• wyłączników awaryjnych (E-Stop) - zarówno jedno-, jak i dwukanałowych,
• bramek i osłon ruchomych - monitorowanie pozycji otwarte/zamknięte,
• pętli sprzężenia zwrotnego - sprawdzanie stanu wyłącznika bezpieczeństwa przed każdym cyklem pracy.

Dzięki zasilaniu 110-120 V AC lub 24 V DC można go integrować zarówno z instalacjami przemysłowymi opartymi na sieci trójfazowej, jak i z układami niskonapięciowymi spotykanymi w halach produkcyjnych.

Montaż i okablowanie

Zintegrowane zaciski śrubowe eliminują potrzebę stosowania dodatkowych podstawek czy modułów połączeniowych. Przewody wprowadza się bezpośrednio do obudowy - zmniejsza to liczbę punktów potencjalnego błędu i skraca czas instalacji. Parametry pracy konfiguruje się za pomocą zworek na module, dobierając sposób okablowania wejść oraz tryb startu odpowiedni dla danej aplikacji.
