Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan. z detekcją zwarć, 3 N/O + 1 N/Z + 1 SC, start auto/ręczny/monit., 230–240 V AC/24 V DC, szerokość 90 mm, zaciski śrubowe zintegrowane 774086

Przekaźnik bezpieczeństwa do monitorowania E-STOP i bramek ochronnych

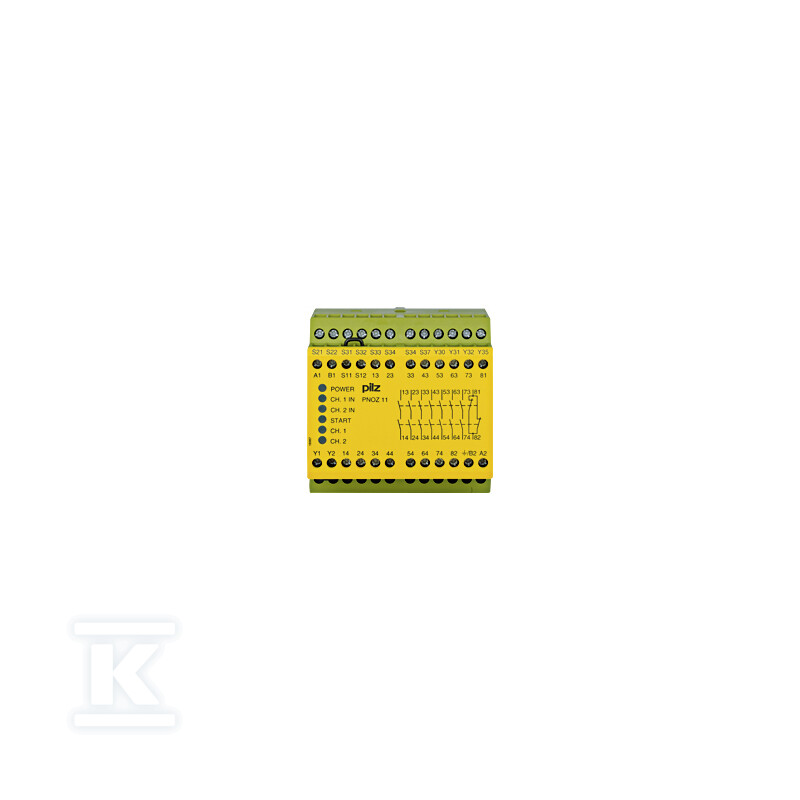

Przekaźnik PNOZ 11 to samodzielne urządzenie bezpieczeństwa zaprojektowane do ochrony maszyn i linii produkcyjnych. Obsługuje zarówno jedno-, jak i dwukanałowe okablowanie wejściowe z automatyczną detekcją zwarć między stykami - dzięki temu instalator może zastosować prostsze okablowanie jednokanałowe lub zwiększyć niezawodność systemu przy użyciu dwóch kanałów. Urządzenie sprawdza się w roli monitora wyłącznika bezpieczeństwa E-STOP oraz w nadzorowaniu zamknięcia bramek ochronnych na stanowiskach przemysłowych.

Wyjścia bezpieczeństwa i sygnalizacja

Moduł wyposażony jest w 7 styków bezzwłocznych N/O pełniących funkcję wyjść bezpieczeństwa - tyle wyjść pozwala na podłączenie wielu odbiorników (styczniki, napędy hamulcowe, zawory bezpieczeństwa) bezpośrednio przez przekaźnik, bez dodatkowych przekaźników pośredniczących. Dodatkowo dostępny jest sty? N/Z oraz wyjście SC do diagnostyki układu. Dla celów sygnalizacji stanu przewidziano 2 wyjścia półprzewodnikowe oraz 1 wyjście stykowe - można je wykorzystać do przekazania informacji o stanie urządzenia do systemu PLC lub panelu HMI.

Zasilanie wynosi 230-240 V AC lub 24 V DC - ta elastyczność pozwala na dopasowanie do warunków panujących w rozdzielnicach maszynowych, gdzie często dostępne jest napięcie sieciowe lub napięcie sterownicze DC.

Zgodność z normami bezpieczeństwa

Urządzenie osiąga Performance Level PL e według EN ISO 13849-1 oraz poziom SIL 3 zgodnie z IEC 61508 - to najwyższe klasy bezpieczeństwa funkcjonalnego, gwarantujące niezawodną ochronę operatorów nawet w aplikacjach krytycznych dla życia. Przekaźnik posiada certyfikaty TÜV oraz UL, co umożliwia stosowanie go na rynku europejskim i północnoamerykańskim bez ograniczeń.

Wbudowany obwód powrotny (rückführkreis) pozwala na monitorowanie stanu styków wyjściowych bezpieczeństwa - urządzenie wykrywa awarię styku i blokuje ponowne załączenie maszyny do czasu usunięcia usterki.

Montaż i wymiary

Szerokość obudowy to 90 mm, co przy wysokości 87 mm i głębokości 121 mm pozwala na kompaktowy montaż na szynie TH35 w standardowych rozdzielnicach. Zaciski śrubowe są zintegrowane z obudową - instalator nie musi dokupować ani montować oddzielnych zacisków, co przyspiesza prace montażowe.

Waga urządzenia wynosi 0,65 kg - lekka konstrukcja nie obciąża szyny montażowej.
