Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan. z detekcją zwarć, 7 N/O + 1 N/Z + 1 STD, start auto/ręczny, 24 V AC/DC, szerokość 90 mm, zaciski śrubowe zintegrowane 774080

Bezpieczeństwo maszyn w wersji wielowyjściowej

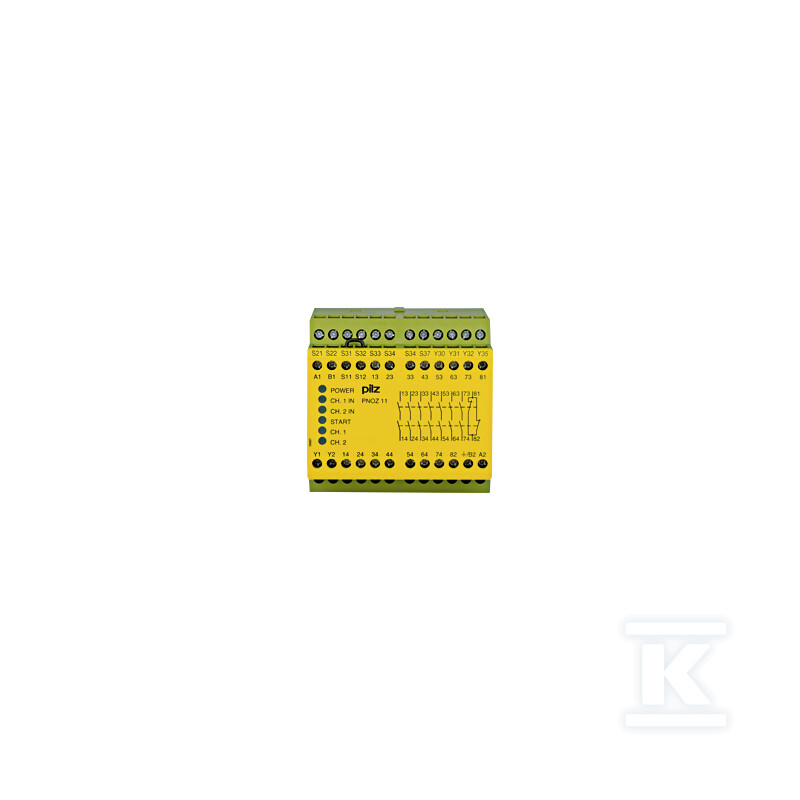

Przekaźnik bezpieczeństwa PNOZ 11 to samodzielne urządzenie przeznaczone do monitorowania obwodów awaryjnego zatrzymania E-STOP oraz bramek bezpieczeństwa w aplikacjach przemysłowych. Konstrukcja oferuje aż siedem styków bezpieczeństwa N/O (normalnie otwartych) oraz jeden styk pomocniczy N/Z, co pozwala na sterowanie złożonymi układami bezpieczeństwa bez potrzeby stosowania dodatkowych przekaźników pośrednich. Urządzenie obsługuje zarówno jednokanałowe, jak i dwukanałowe okablowanie wejściowe z funkcją detekcji zwarć między stykami - to istotna cecha dla aplikacji wymagających wysokiego poziomu niezawodności. Start systemu może działać w trybie automatycznym lub ręcznym z nadzorem, co daje instalatorowi elastyczność w dostosowaniu do specyfiki procesu.

Szerokość obudowy wynosząca zaledwie 90 mm sprawia, że urządzenie mieści się w standardowych szafach sterowniczych nawet przy dużej liczbie wyjść. Zintegrowane zaciski śrubowe umożliwiają szybki montaż bez konieczności stosowania dodatkowych modułów połączeniowych.

Konfiguracja wejść i tryby pracy

Urządzenie obsługuje dwa niezależne kanały wejściowe, co pozwala na podłączenie zarówno pojedynczego przycisku E-STOP w konfiguracji jednokanałowej, jak i dwóch niezależnych urządzeń bezpieczeństwa w układzie dwukanałowym. Funkcja automonitorowania sprawdza poprawność działania całego toru bezpieczeństwa przy każdym cyklu startu - jeśli którykolwiek z kanałów nie zamyka się prawidłowo, przekaźnik blokuje załączenie wyjść.

Detekcja zwarć między stykami stanowi kluczową funkcję ochronną - układ elektroniczny nieprzerwanie monitoruje ciągłość izolacji między przewodami wejściowymi i natychmiast reaguje na przypadkowe zwarcia, które mogłyby spowodować błędną akceptację stanu awaryjnego jako prawidłowego. Tryb ręczny z nadzorem wymaga fizycznego naciśnięcia przycisku reset przez operatora po ustąpieniu warunków awaryjnych - to rozwiązanie stosowane tam, gdzie wymagane jest potwierdzenie przez osobę obecną w strefie niebezpiecznej przed ponownym uruchomieniem maszyny.

Wyjścia i sygnalizacja stanu

Bogata konfiguracja wyjść obejmuje siedem styków bezpieczeństwa o obciążalności 8 A przy napięciu AC do 240 V oraz DC do 24 V, co pozwala na bezpośrednie załączanie cewek stacyjnych wentylatorów hydraulicznych czy innych odbiorników o znacznym poborze prądu bez pośrednich podzespołów mocy. Jeden styk pomocniczy N/Z służy do realizacji pętli powrotnej monitorowania zewnętrznych styczników - układ sprawdza czy styki pomocnicze zewnętrznych przekaźników mocy rzeczywiście rozwarły się po sygnale zatrzymania.

Dwa wyjścia półprzewodnikowe dostarczają informacji diagnostycznej do systemów nadrzędnych PLC lub HMI - mogą sygnalizować gotowość urządzenia, aktywny stan zatrzymania lub wystąpienie błędu wewnętrznego. Wbudowane diody LED wskazują stany kanałów wejściowych, napięcia zasilania oraz funkcji resetowania, co znacząco ułatwia lokalizację usterek podczas uruchamiania i serwisowania.

Normy i warunki pracy

Przekaźnik spełnia wymagania najwyższej kategorii bezpieczeństwa PL e (Performance Level e) według normy EN ISO 13849-1 oraz SIL3 według EN IEC 62061, co potwierdza jego przydatność do zastosowań krytycznych dla życia i zdrowia operatorów. Certyfikaty CE, cULus, CCC, EAC oraz TÜV umożliwiają stosowanie na rynku europejskim, amerykańskim, chińskim i euroazjatyckim.

Zakres temperatury roboczej od -10°C do +55°C pozwala na montaż w pomieszczeniach niewentylowanych czy halach przemysłowych o znacznych wahaniach temperatury. Obudowa o klasie ochrony IP40 chroni przed przedostawaniem się ciał stałych powyżej 1 mm - do standardowego montażu na szynie DIN w szafie sterowniczej jest to rozwiązanie optymalne.

Pobór mocy na poziomie 3,5 W przy zasilaniu DC lub 9 VA przy AC jest niski jak na urządzenie wielowyjściowe tej klasy - nie obciąża znacząco zasilaczy sterowniczych. Masa netto 640 g i wymiary 87 × 121 × 90 mm (wysokość × głębokość × szerokość) odpowiadają standardowemu formatowi dla przekaźników bezpieczeństwa tej kategorii mocy.
