Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan., 7 N/O + 1 N/Z + 1 SC, start auto/ręczny/monit. z testem, 42 V AC/DC, szerokość 90 mm, zaciski śrubowe zintegrowane, pętla sprzężenia zwrotnego 774081

Bezpieczne sterowanie maszynami przemysłowymi

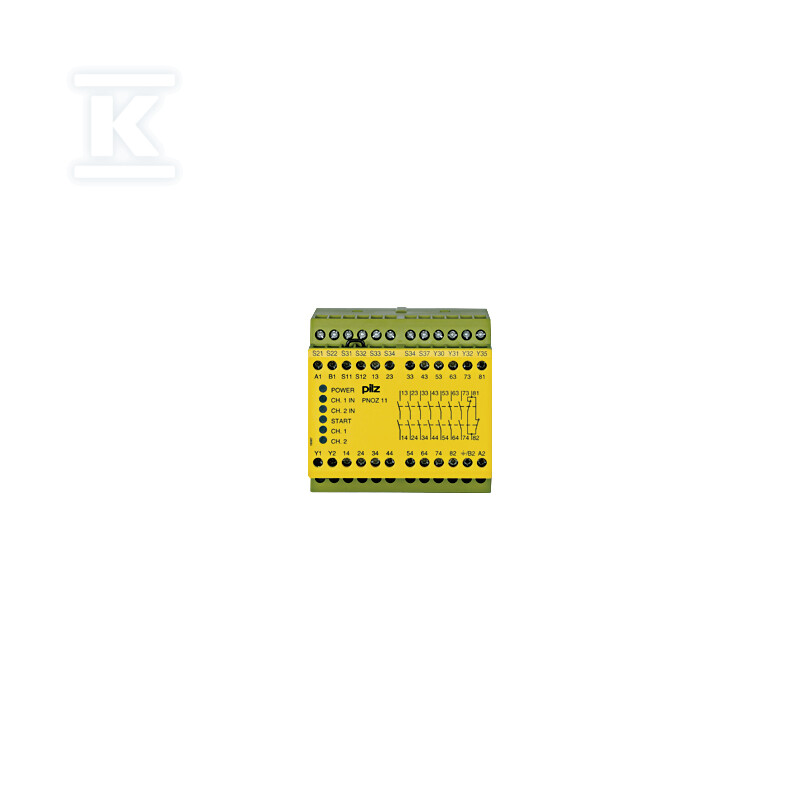

Przekaźnik bezpieczeństwa PNOZ 11 to samodzielne urządzenie do monitorowania wyłączników awaryjnych E-STOP oraz bramek bezpieczeństwa w aplikacjach przemysłowych. Obsługuje jedno- i dwukanałowe okablowanie z detekcją zwarć między stykami lub bez niej - elastyczność pozwalająca dopasować konfigurację do konkretnej maszyny i poziomu ryzyka.

Wyjścia bezpieczeństwa i sygnalizacja

Urządzenie oferuje 7 przekaźników stykowych N/O (normalnie otwartych) oraz 1 przekaźnik N/Z (normalnie zamknięty) - razem osiem torów bezpieczeństwa do realizacji funkcji stopu kategorii stop lub odcięcia zasilania. Dwa dodatkowe wyjścia półprzewodnikowe oraz jeden styk sygnalizacyjny SC umożliwiają przekazywanie informacji o stanie urządzenia do systemu nadrzędnego PLC lub HMI.

Tryby startu i diagnostyka

Możliwy jest start automatyczny, monitorowany lub ręczny - każdy dostosowany do innego scenariusza aplikacji. Tryb monitorowany wymaga potwierdzenia przez operatora przed wznowieniem pracy maszyny po zatrzymaniu. Funkcja testu uruchomienia pozwala zweryfikować poprawność działania przed oddaniem linii do produkcji.

Parametry zasilania i konstrukcja

Zasilanie 42 V AC/DC sprawia że urządzenie dobrze współpracuje z typowymi napięciami stosowanymi w szafach sterowniczych na terenie Europy. Szerokość 90 mm przy zintegrowanych zaciskach śrubowych pozwala na kompaktowy montaż na szynie TH35 - standard w przemyśle.

Zastosowanie

Urządzenie służy do monitorowania wyłącznika bezpieczeństwa E-STOP, bramki bezpieczeństwa oraz pętli sprzężenia zwrotnego - zapewnia niezawodną detekcję otwarcia drzwi ochronnych lub naciśnięcia przycisku awaryjnego.
