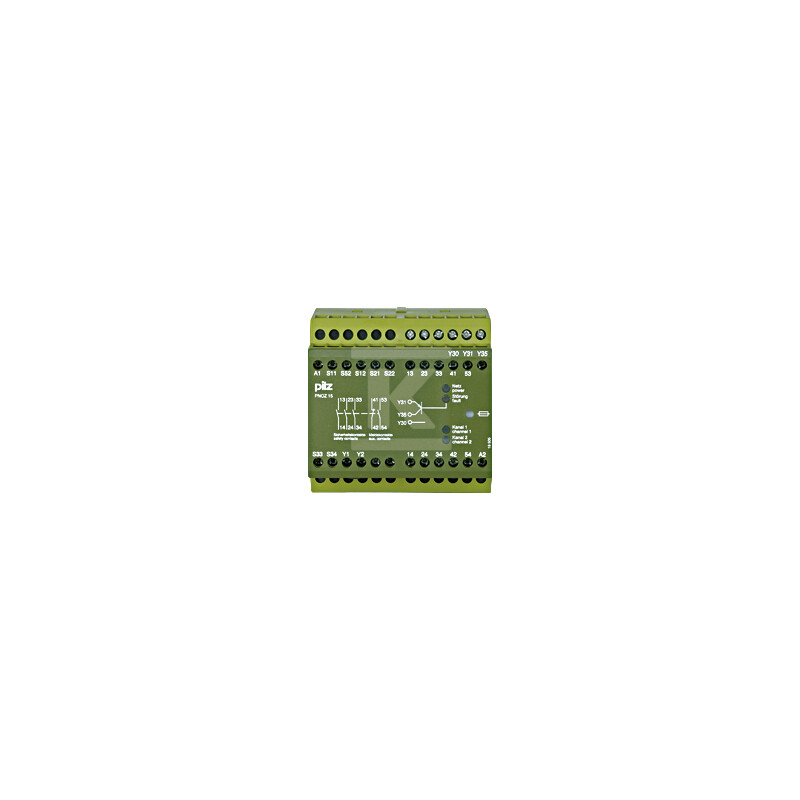

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan., 3 N/O + 1 N/Z + 1 N/O + 1 SC, start auto/ręczny z testem, 24 V DC, szerokość 90 mm, zaciski śrubowe zintegrowane, pętla sprzężenia zwrotnego 774050

Zastosowanie i kompatybilność

Przekaźnik bezpieczeństwa PNOZ służy do monitorowania urządzeń ochronnych takich jak wyłączniki awaryjne E STOP oraz bramki bezpieczeństwa. Obsługuje okablowanie jedno i dwukanałowe z opcjonalną detekcją zwarć między stykami - instalator może zdecydować czy funkcja diagnostyczna ma być aktywna. Pętla sprzężenia zwrotnego pozwala na integrację z zewnętrznymi urządzeniami nadzorującymi np. sterownikami PLC lub modułami bezpieczeństwa.

Urządzenie wspiera dwa tryby uruchomienia - automatyczny oraz ręczny z testem startowym. Test startowy sprawdza poprawność działania przed przejściem w tryb pracy, co eliminuje ryzyko błędów w układzie.

Wejścia i konfiguracja styków

Moduł posiada 2 wejścia do podłączenia elementów bezpieczeństwa oraz 3 styki bezpieczeństwa N/O (normalnie otwarte) realizujące funkcję rozwierającą - to one fizycznie rozłączają obwód w sytuacji zagrożenia. Dodatkowo dostępny jest 1 styk N/Z (normalnie zamknięty) do funkcji strzegącej oraz 1 wyjście N/O jako wyjście pomocnicze. Układ zawiera też wyjście SC (signal contact) oraz 2 styki sygnalizacyjne do przekazywania informacji o stanie przekaźnika do systemu nadrzędnego.

Parametry elektryczne i obciążalność

Zasilanie wynosi 24 V DC, pobór mocy to 3,5 W. Styki bezpieczeństwa pracują przy napięciu AC do 240 V i prądzie do 8 A (kategoria AC1), przy czym dla obciążeń indukcyjnych AC15 (cewki zaworów, przekaźników) maksymalny prąd to 5 A przy napięciu 230 V. W obwodach DC prąd ciągły wynosi do 8 A przy napięciu 24 V, a dla obciążeń przełączalnych DC13 (np. cewki elektromagnesów) również 8 A.

Materiał styków to stop AgSnO2 z dodatkową warstwą złota 0,2 µm Au - złoto poprawia odporność na korozję i zmniejsza opór przejściowy przy małych prądach.

Warunki pracy i odporność środowiskowa

Przekaźnik pracuje w temperaturze od -10 do +55 °C, przy wilgotności względnej do 93% w temperaturze 40 °C. Nie dopuszcza się kondensacji pary wodnej - wilgoć skraplająca się mogłaby wpłynąć na izolację. Urządzenie spełnia wymagania odporności elektromagnetycznej wg norm EN 60947-5-1, EN 61000-6-2 oraz EN 61326-3-1, co gwarantuje poprawną pracę w środowisku przemysłowym o podwyższonym poziomie zakłóceń.

Obudowa zapewnia stopień ochrony IP40 - chroni przed dostępem przedmiotów większych niż O1 mm oraz kroplami wody padającymi pod kątem. Montaż możliwy w dowolnej pozycji.

Wymiary i konstrukcja

Szerokość modułu to 90 mm, wysokość 87 mm, głębokość 121 mm. Taka szerokość pozwala na montaż w standardowych szynach DIN lub na płycie montażowej nawet w ciasnych szafach sterowniczych. Zaciski śrubowe mieszczą przewody giętkie od 24 do 10 AWG (ok. 0,2-6 mm2), co zapewnia elastyczność przy doborze kabli.

Frontowa płyta obudowy wykonana jest z tworzywa ABS UL94 V0 - samogasnącego, trudnopalnego, co ma znaczenie przy ewentualnym przegrzaniu lub awarii.

Certyfikaty i zgodność normatywna

Urządzenie posiada certyfikaty CE, UKCA, CCC, TÜV oraz EAC, co potwierdza zgodność z europejskimi, brytyjskimi, chińskimi i eurasjatyckimi wymaganiami bezpieczeństwa. Spełnia normy dotyczące kategorii użytkowania, odporności klimatycznej (EN 60068-2-78) oraz odstępów izolacyjnych i drodze pełzania wg EN 60947-1.
