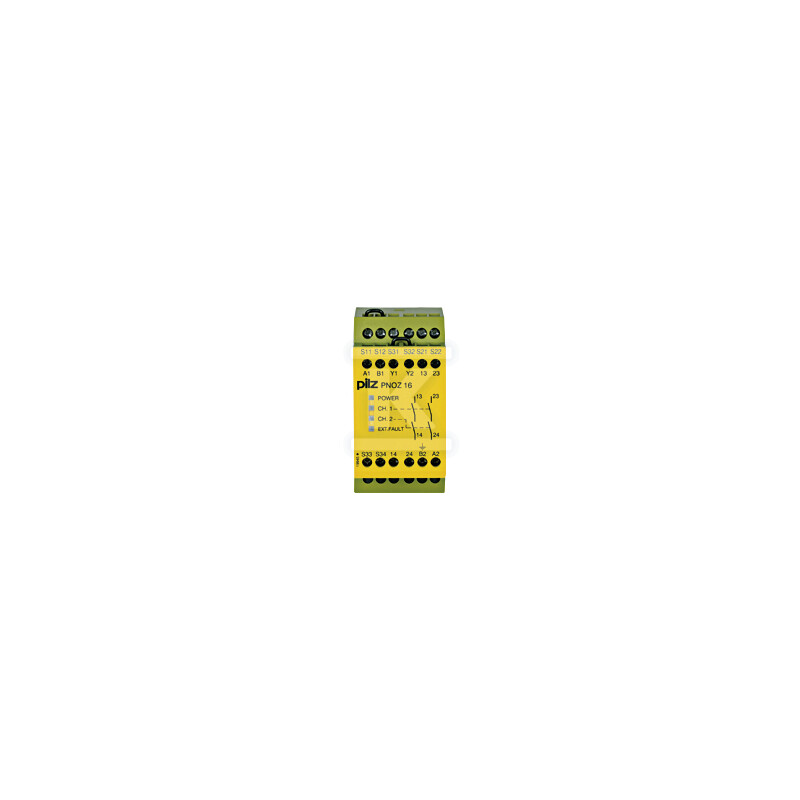

Przekaźnik bezpieczeństwa, E-Stop/bramka/maty, okablowanie 1/2-kan., 2 N/O, 110 V AC/24 V DC, szerokość 45 mm, zaciski śrubowe zintegrowane, pętla sprzężenia zwrotnego 774063

Zastosowanie i kompatybilność

Przekaźnik bezpieczeństwa PNOZ 16 służy do monitorowania elementów ochronnych w maszynach i liniach produkcyjnych - przede wszystkim wyłączników awaryjnych E-Stop, bramek bezpieczeństwa oraz mat czułych na nacisk działających na zasadzie zwarcia. Urządzenie obsługuje okablowanie jedno-i dwukanałowe z opcjonalną detekcją zwarć między stykami lub bez niej, co pozwala dopasować poziom diagnostyki do wymagań konkretnej instalacji. Pętla sprzężenia zwrotnego umożliwia monitorowanie stanu urządzeń wykonawczych podłączonych do przekaźnika - instalator widzi czy np. styki przekaźników wykonawczych prawidłowo się rozwarły.

Produkt jest częścią rodziny PNOZ X - kompatybilny z szeroką gamą akcesoriów i modułów rozszerzających Pilz (listy zgodności znajdziesz w dokumentacji technicznej producenta).

Parametry pracy i obciążalność styków

Przekaźnik dysponuje dwoma stykami bezpieczeństwa N/O (normalnie otwartymi) o wysokiej obciążalności. Przy obciążeniu rezystancyjnym AC1 wytrzymuje 240 V / 8 A, przy obciążeniu indukcyjnym AC15 - 230 V / 5 A. Dla obciążenia DC13 (cewki solenoidów) przewidziano 24 V / odpowiednie do kategorii. Materiał styków AgSnO2 z dodatkową warstwą złota 0,2 µm poprawia odporność na korozję i wydłuża żywotność przy niskich prądach sterowania.

Zasilanie możliwe jest z sieci 110 V AC lub z zasilacza 24 V DC - elastyczność w dobierze źródła zasilania zależnie od infrastruktury w szafie sterowniczej.

Warunki eksploatacyjne i budowa

Obudowa o szerokości 45 mm mieści się w wąskich szafach sterowniczych i na szynach DIN. Wysokość 87 mm i głębokość 121 mm to typowe wymiary dla przekaźników tej klasy - montaż nie wymaga specjalnych adaptacji. Zaciski śrubowe zintegrowane w obudowie przyspiesjają instalację - nie potrzebujesz osobnych zacisków ani mostków.

Temperatura pracy od -10°C do +55°C pozwala na montaż w pomieszczeniach przemysłowych o zmiennej temperaturze, w tym w halach niewentylowanych latem. Wilgotność dopuszczalna to 93% przy 40°C (bez kondensacji). Stopień ochrony IP40 chroni przed przedostaniem się palców i drobnych przedmiotów - wystarczający dla szaf zamkniętych.

Zgodność i certyfikaty

Urządzenie posiada certyfikaty CE, CCC, UKCA, cULus Listed, TÜV oraz EAC, co potwierdza zgodność z europejskimi i międzynarodowymi normami bezpieczeństwa maszynowego. Spełnia wymagania norm EN 60947-4-1 (aparatura sterująca), EN 60947-5-1 (przekaźniki elektromechaniczne), EN 61000-6-2 (odporność EMC) oraz EN 61326-3-1 (kompatybilność elektromagnetyczna urządzeń bezpieczeństwa). Klasyfikacja WEEE jako urządzenie małe (<50 cm) ułatwia utylizację po zakończeniu eksploatacji.
