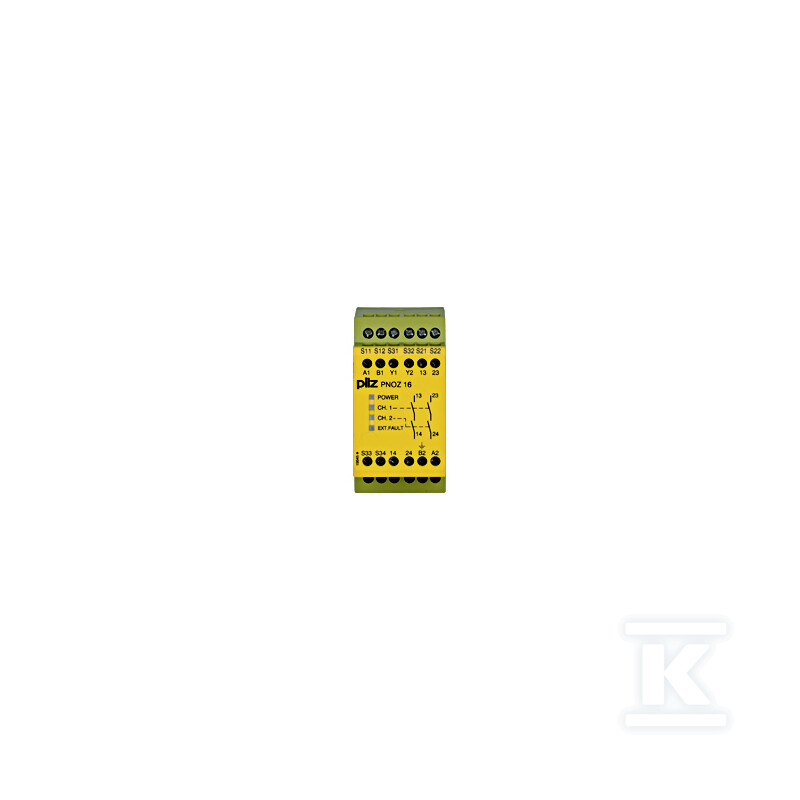

Przekaźnik bezpieczeństwa, E-Stop/bramka/maty, okablowanie 1/2-kan., 2 N/O, 230 V AC/24 V DC, szerokość 45 mm, zaciski śrubowe zintegrowane, pętla sprzężenia zwrotnego 774066

Samodzielny przekaźnik bezpieczeństwa do E-STOP i mat czułych na nacisk

Urządzenie z serii PNOZ X przeznaczone jest do samodzielnej pracy w obwodach bezpieczeństwa maszyn i linii produkcyjnych. Monitoruje styki wyłączników awaryjnych typu E-STOP, czujniki bramkowe oraz maty czułe na nacisk działające w oparciu o zasadę zwarciową. Konstrukcja umożliwia podłączenie jedno- lub dwukanałowe - w trybie dwukanałowym przekaźnik wykrywa zwarcia między stykami, co eliminuje ryzyko niewykrytej awarii okablowania.

Przekaźnik dysponuje dwoma wyjściami bezpieczeństwa typu N/O (normally open) o obciążalności do 8 A przy napięciu AC1 (240 V) oraz 5 A przy obciążeniu AC15. Styki wykonano ze stopu srebra z tlenkiem cyny (AgSnO2) z dodatkową warstwą złota o grubości 0,2 µm, co poprawia odporność na zwarcia i korozję styków w warunkach przemysłowych.

Zasilanie i warunki pracy

Urządzenie akceptuje zasilanie 230 V AC lub 24 V DC, co pozwala na elastyczne dopasowanie do istniejącej infrastruktury elektrycznej. Pobór mocy przy zasilaniu AC wynosi 3,5 VA, co jest typową wartością dla przekaźników tej klasy.

Praca jest możliwa w temperaturze od -10 do +55 °C przy wilgotności względnej do 93% (przy 40 °C). Urządzenie nie jest przystosowane do kondensacji pary wodnej - w środowiskach o wysokiej wilgotności należy zapewnić odpowiednią wentylację lub obudowę ochronną.

Stopień ochrony obudowy to IP40, dlatego przekaźnik wymaga montażu w szafie sterowniczej lub na tablicy rozdzielczej. Obudowa wykonana jest z tworzywa ABS klasy palności UL 94 V0.

Normy i certyfikaty

Przekaźnik spełnia wymagania dyrektywy maszynowej 2006/42/WE oraz norm:

• EN 60947-4-1 - kategorie użytkowania AC/DC1,
• EN 60947-5-1 - kategorie użytkowania AC15/DC13,
• EN 60947-1 - odstępy powietrzne i upływowe,
• EN 61000-6-2 - odporność EMC w środowisku przemysłowym,
• EN 61326-3-1 - bezpieczeństwo funkcjonalne urządzeń automatyki.

Posiada certyfikaty CE, CCC, UKCA, cULus Listed oraz homologację TÜV. Obwody wyjściowe spełniają wymagania kategorii obciążenia pilot duty C300/R300 według UL dla styków bezpieczeństwa.

Wymiary i montaż

Szerokość obudowy to jedyne 45 mm, wysokość 87 mm, głębokość 121 mm. Urządzenie montuje się na szynie DIN TH35 w dowolnej pozycji. Masa netto wynosi 335 g. Zaciski śrubowe obsługują przewody giętkie o przekroju odpowiadającym zakresowi AWG 24-10.

Pętla sprzężenia zwrotnego umożliwia monitorowanie stanu styków wyjściowych przez układ wejściowy - instalator może sprawdzić, czy po otwarciu obwodu bezpieczeństwa rzeczywiście nastąpiło rozłączenie styków wyjściowych.
