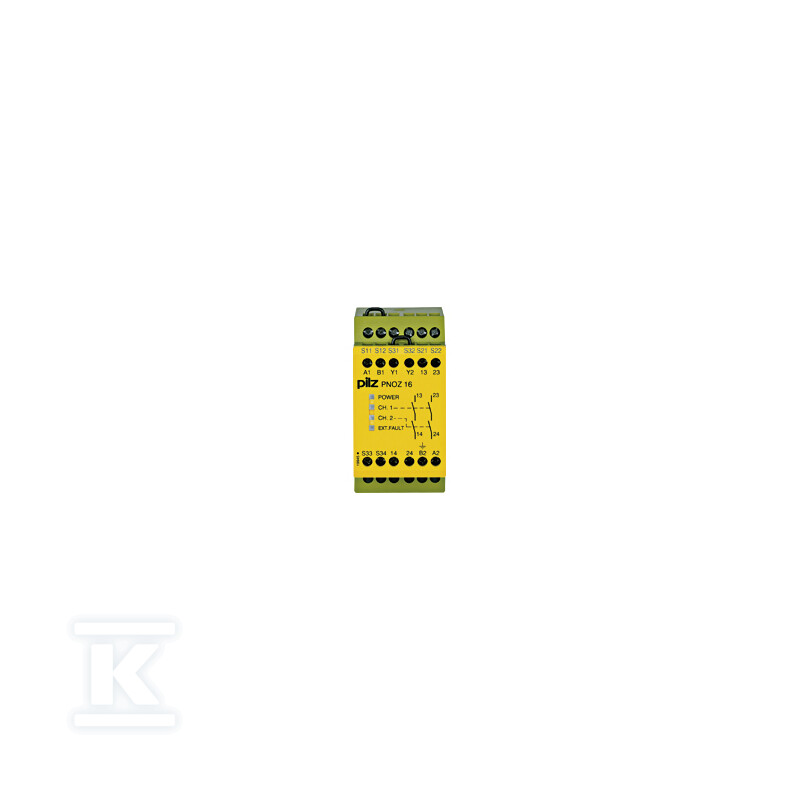

Przekaźnik bezpieczeństwa, E-Stop/bramka/maty, okablowanie 1/2-kan., 2 N/O, 24 V AC/DC, szerokość 90 mm, zaciski śrubowe zintegrowane, pętla sprzężenia zwrotnego 774060

Samodzielny przekaźnik bezpieczeństwa do systemów ochronnych

Przekaźnik PNOZ X to samodzielne urządzenie zabezpieczające przeznaczone do współpracy z wyłącznikami awaryjnymi E-STOP, bramkami bezpieczeństwa oraz matami czułymi na nacisk. Obsługuje okablowanie jedno- i dwukanałowe z opcjonalną detekcją zwarć między stykami, co pozwala elastycznie dopasować konfigurację do wymagań konkretnej maszyny lub linii produkcyjnej.

Wyjścia i konfiguracja styków

Urządzenie wyposażono w dwa bezzwłoczne styki normalnie otwarte (N/O) o obciążalności 6 A przy napięciu 24 V DC. Taka konfiguracja zapewnia niezawodne rozłączenie obwodu w momencie aktywacji któregokolwiek z podłączonych elementów ochronnych - bez opóźnień czasowych mogących wpłynąć na skuteczność zatrzymania.

Zasilanie i warunki pracy

Przekaźnik pracuje przy napięciu zasilania 24 V AC/DC, pobierając moc 3 VA / 2 W. Zakres temperatur pracy od -10 do +55°C sprawia, że nadaje się do montażu zarówno w chłodniejszych pomieszczeniach technicznych, jak i w pobliżu maszyn generujących ciepło. Stopień ochrony IP40 chroni przed przedostawaniem się przedmiotów większych niż 1 mm - standard dla urządzeń montowanych wewnątrz szaf sterowniczych.

Montaż i wymiary

Szerokość urządzenia wynosząca 90 mm (dokładnie 87×45×121 mm) pozwala na kompaktowy montaż na szynie DIN TH35. Zintegrowane zaciski śrubowe umożliwiają szybkie i pewne podłączenie przewodów bez konieczności stosowania dodatkowych elementów mocujących.

Kategoria bezpieczeństwa i monitorowanie

Przekaźnik spełnia wymagania kategorii bezpieczeństwa 4 według EN ISO 13849, co oznacza najwyższy poziom ochrony możliwy do osiągnięcia dla tego typu urządzeń. Funkcja monitorowania pętli sprzężenia zwrotnego pozwala na ciągłą kontrolę poprawności działania całego toru bezpieczeństwa - w przypadku awarii któregokolwiek elementu system natychmiast reaguje rozłączeniem wyjść.
