Przekaźnik bezpieczeństwa, E-Stop/bramka/maty, okablowanie 1/2-kan., 2 N/O + 2 SC, 110 V AC/24 V DC, szerokość 45 mm, zaciski śrubowe zintegrowane, pętla sprzężenia zwrotnego 774073

Monitorowanie urządzeń bezpieczeństwa w kompaktowej obudowie

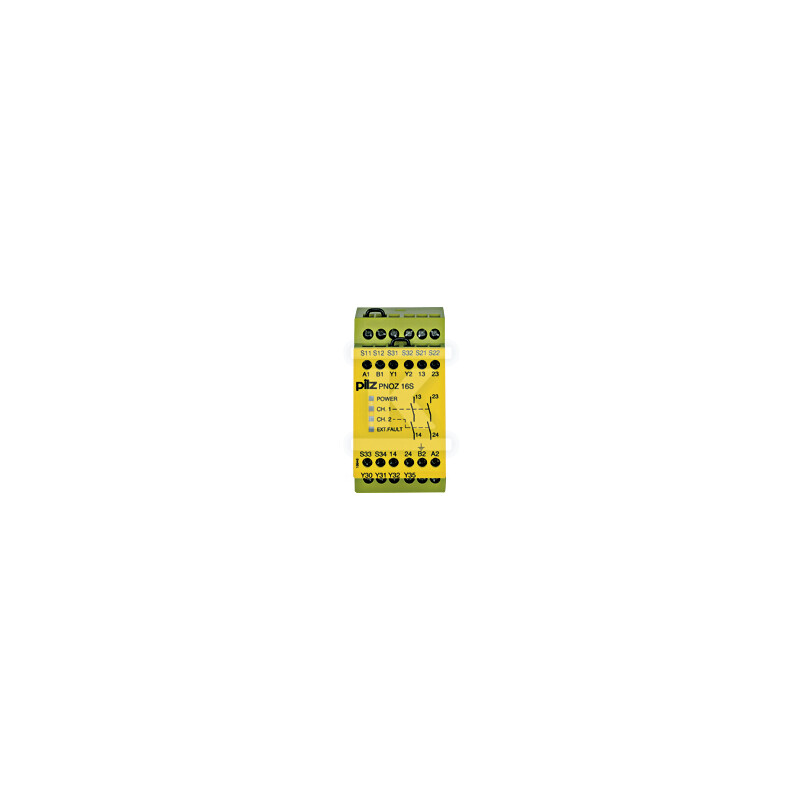

Przekaźnik bezpieczeństwa PNOZ 16S z serii PNOZ X umożliwia monitorowanie wyłączników awaryjnych E-STOP zgodnych z zasadą zwarcia styków (NC), a także bramek bezpieczeństwa i mat czułych na nacisk. Obsługuje zarówno jednokanałowe, jak i dwukanałowe okablowanie wejściowe - w trybie dwukanałowym realizuje detekcję zwarć między stykami. Dzięki temu instalator może elastycznie dobrać konfigurację do wymagań konkretnej maszyny i obowiązujących na niej przepisów bezpieczeństwa.

Urządzenie oferuje dwa bezpieczne wyjścia przekaźnikowe NO oraz dwa wyjścia półprzewodnikowe SC przeznaczone do sygnalizacji stanu. Wyjścia przekaźnikowe zapewniają obciążalność do 5 A przy AC15 i 6 A przy DC13 (przy 6 cyklach/min), co pozwala na bezpośrednie sterowanie contactorów lub innych elementów wykonawczych w obwodach bezpieczeństwa.

Konstrukcja i montaż

Szerokość obudowy wynosi 45 mm, co czyni przekaźnik kompaktowym rozwiązaniem do rozdzielnic o ograniczonej przestrzeni. Wysokość z wkładkami mocującymi to 87 mm, głębokość 121 mm. Urządzenie montowane jest na szynie DIN - ten standardowy sposób instalacji przyspiesza prace elektryczne i pozwala na szybką wymianę modułu bez konieczności przewodowania od nowa.

Zintegrowane zaciski śrubowe umożliwiają podłączenie przewodów jednodrutowych oraz wielodrutowych zgodnie ze standardami dla urządzeń przemysłowych tej klasy. Konstrukcja elektromechaniczna z potencjałową separacją wyjść zapewnia niezawodność w warunkach przemysłowych.

Tryby pracy i funkcje diagnostyczne

Przekaźnik obsługuje reset automatyczny oraz manualny - wybór trybu zależy od wymagań aplikacji i obowiązującej kategorii bezpieczeństwa maszyny. Wbudowane diody LED sygnalizują napięcie zasilania, pozycję styków wyjściowych oraz stan obwodu resetowania. Moduł wykrywa i sygnalizuje usterki oraz zakłócenia w sposób widoczny dla operatora - ułatwia to szybką lokalizację problemu podczas konserwacji.

Pętla sprzężenia zwrotnego służy do monitorowania zewnętrznych contactorów i przekaźników sterujących napędem maszyny. Rozwiązanie to pozwala zweryfikować prawidłowość działania całego toru bezpieczeństwa - jeśli downstream contactor nie rozłączy się w oczekiwanym czasie, przekaźnik zgłosi błąd.

Normy i parametry bezpieczeństwa

Urządzenie spełnia wymagania:

• EN ISO 13849-1 - Performance Level e (PL e)
• EN 62061 - SIL IEC 61508 poziom 3 (SIL 3)
• EN 60204-1 oraz VDE 0113-1
• EN 60947-5-1

Odpowiada to kategorii bezpieczeństwa CAT 4, co oznacza zdolność do ochrony przy najwyższych wymaganiach dla maszyn przemysłowych.

Zakres temperatur pracy wynosi od -10°C do +55°C, co pozwala na instalację zarówno w halach ogrzewanych, jak i w środowiskach o zmiennej temperaturze. Pobór mocy to około 3,5 VA, co jest typową wartością dla przekaźników tej klasy i nie obciąża nadmiernie zasilacza sterownika PLC czy dedykowanego transformatora bezpieczeństwa.

Wyprodukowano we Francji.
