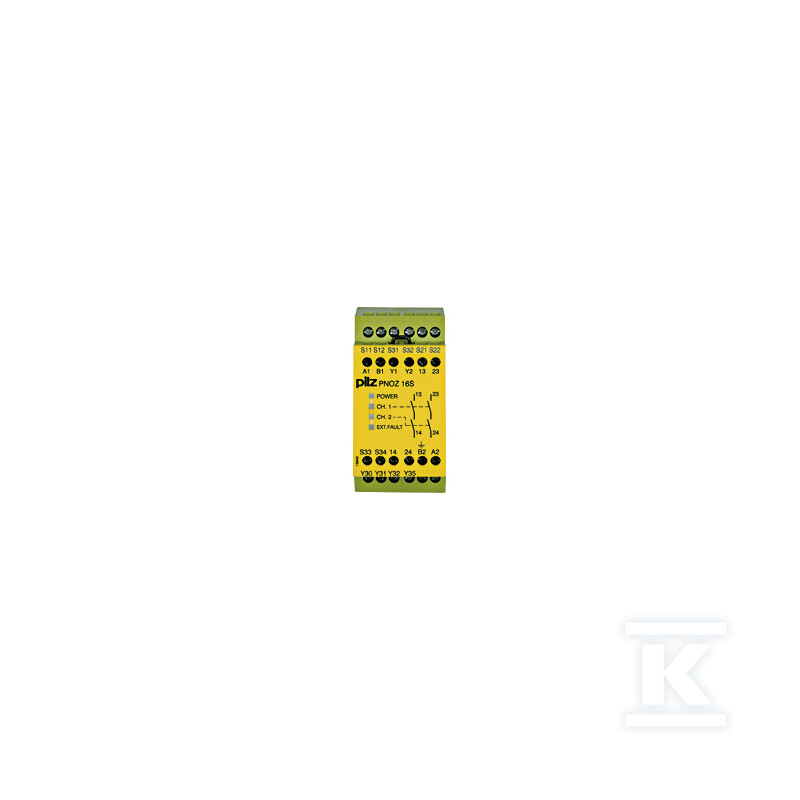

Przekaźnik bezpieczeństwa, E-Stop/bramka/maty, okablowanie 1/2-kan., 2 N/O + 2 SC, 230 V AC/24 V DC, szerokość 45 mm, zaciski śrubowe zintegrowane, pętla sprzężenia zwrotnego 774076

Przekaźnik bezpieczeństwa do monitorowania E-STOP, bramek i mat naciskowych

Urządzenie samodzielne z serii PNOZ X umożliwia nadzorowanie wyłączników awaryjnych typu E-STOP, drzwi i bramek bezpieczeństwa oraz mat czułych na nacisk działających w oparciu o zasadę zwarcia. Konstrukcja przewiduje obsługę okablowania jedno- lub dwukanałowego - instalator może wybrać tryb z detekcją zwarć między stykami lub bez niej.

Moduł dysponuje dwoma bezpiecznymi stykami rozwiernymi (N/O) oraz dwoma półprzewodnikowymi wyjściami sygnalizacyjnymi (SC). Styki N/O zapewniają prąd do 8 A przy obciążeniach rezystancyjnych (AC1/DC1) i 5 A przy obciążeniach indukcyjnych (AC15/DC13), natomiast wyjścia półprzewodnikowe służą do diagnostyki - informują o aktualnym stanie pracy urządzenia do sterownika nadrzędnego.

Zasilanie i parametry eksploatacyjne

Urządzenie wymaga dwóch napięć zasilających: 230 V AC oraz 24 V DC. Pobór mocy przy zasilaniu zmiennym wynosi około 3,5 VA. Tolerancja napięcia DC wynosi -15%/+10%.

Obudowa o szerokości zaledwie 45 mm mieści się w standardowej przestrzeni na szynie DIN - wymiary całkowite to 87 × 45 × 121 mm. Masa wynosi 350 g. Zaciski śrubowe przyjmują przewody od 24 do 10 AWG.

Urządzenie pracuje w temperaturze od -10 do +55 °C przy wilgotności względnej do 93% w temperaturze +40 °C - kondensacja nie jest dopuszczalna. Stopień ochrony obudowy to IP40. Moduł można montować w dowolnej pozycji.

Bezpieczeństwo funkcjonalne i zgodność normowa

Przekaźnik osiąga kategorię bezpieczeństwa PL e / kat. 4 według normy EN ISO 13849 - najwyższy poziom gwarantujący minimalne prawdopodobieństwo awarii prowadzącej do utraty funkcji bezpieczeństwa.

Produkt spełnia wymagania kompatybilności elektromagnetycznej (EN 60947-5-1, EN 61000-6-2, EN 61326-3-1) oraz norm dotyczących warunków klimatycznych (EN 60068-2-78) i odporności na wibracje (EN 60068-2-6). Odstępy izolacyjne i drogi upływu zgodne są z normą EN 60947-1; kategoria przepięciowa to III/II przy stopniu zanieczyszczenia wynoszącym II.

Materiały obudowy zapewniają trwałość mechaniczną - dolna część wykonana jest z tworzywa klasy palności UL94 V1, przednia płyta z ABS klasy UL94 V0. Styki wykonano ze stopu srebra z tlenkiem cyny (AgSnO2) z dodatkową warstwą Au grubości min. 0,2 µm poprawiającą parametry przy niskich prądach.

Moduł posiada homologacje międzynarodowe: certyfikat badania typu TÜV, oznaczenie CE, dopuszczenia CCC oraz UKCA, listing cULus przeznaczony dla rynku amerykańskiego oraz kanadyjskiego, a także dopuszczenie EAC na rynki eurazjatyckie. Produkt jest zgodny z dyrektywami RoHS (2011/65/EU oraz jej nowelizacją 2015/863/EU) - zawiera substancję SVHC objętą rozporządzeniem REACH (ołów).
