Przekaźnik bezpieczeństwa, E-Stop/bramka/maty, okablowanie 1/2-kan., 2 N/O + 2 SC, 24 V AC/DC, szerokość 45 mm, zaciski śrubowe zintegrowane, pętla sprzężenia zwrotnego 774070

Przekaźnik bezpieczeństwa do monitorowania mat uczulonych na nacisk

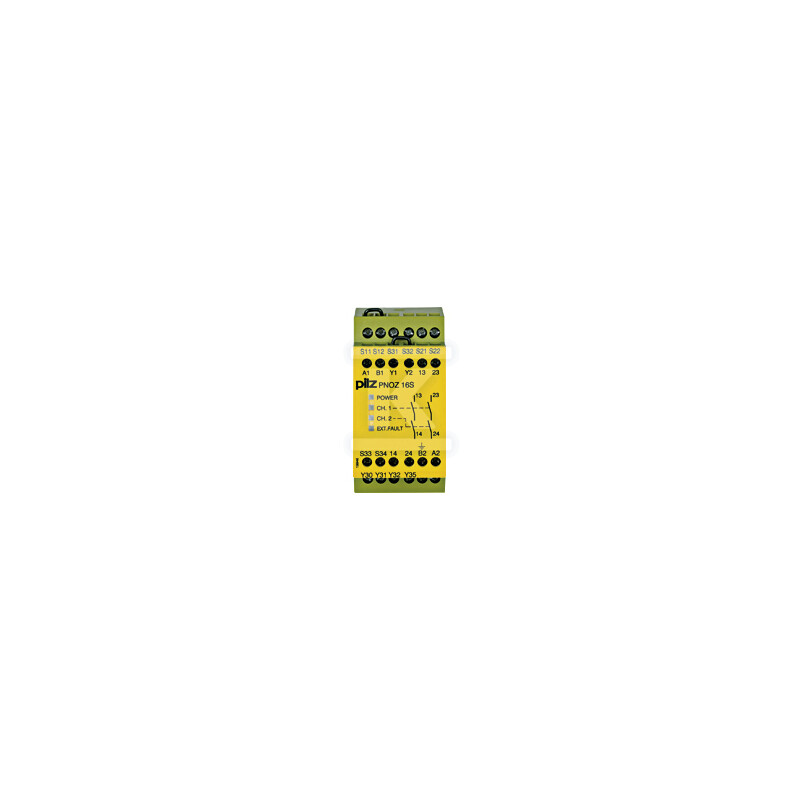

Urządzenie PNOZ 16S to samodzielny przekaźnik bezpieczeństwa zaprojektowany do współpracy z wyłącznikami awaryjnymi E-STOP, bramkami bezpieczeństwa oraz matami czułymi na nacisk działającymi na zasadzie zwarcia. Konstrukcja umożliwia podłączenie w konfiguracji jedno lub dwukanałowej z opcjonalną detekcją zwarć między stykami - instalator może dostosować poziom złożoności okablowania do wymagań konkretnej maszyny.

Wyjścia bezpieczeństwa i sygnalizacja

Przekaźnik wyposażony jest w dwa wyjścia bezpieczeństwa N/O (styk bezzwłoczny) oraz dwa wyjścia sygnalizacyjne SC (półprzewodnikowe bezzwłoczne). Wyjścia N/O zapewniają fizyczne rozłączenie obwodu w przypadku wykrycia zagrożenia - styki pracują mechanicznie, co gwarantuje pewność działania niezależnie od stanu elektroniki. Wyjścia sygnalizacyjne pozwalają na przekazanie informacji o stanie urządzenia do systemu sterowania PLC lub panelu HMI bez ingerencji w obwód bezpieczeństwa.

Zasilanie i parametry pracy

Napięcie zasilania 24 V AC/DC (uniwersalne - możliwość zasilania prądem przemiennym lub stałym) eliminuje konieczność stosowania oddzielnych zasilaczy dla różnych typów instalacji. Urządzenie montowane jest na szynie DIN i zajmuje 45 mm szerokości w rozdzielaczu - kompaktowe wymiary ułatwiają instalację w szafach sterowniczych o ograniczonej przestrzeni. Wymiary gabarytowe wynoszą 87 mm wysokości × 121 mm głębokości, masa 350 g.

Norma i certyfikaty bezpieczeństwa

Przekaźnik spełnia wymagania Performance Level e według EN ISO 13849-1 oraz SIL 3 według IEC 61508 - poziomy te oznaczają zdolność do pracy w aplikacjach krytycznych dla bezpieczeństwa maszyn. Posiada certyfikaty TÜV oraz UL, co potwierdza zgodność z europejskimi i amerykańskimi normami bezpieczeństwa. Pętla sprzężenia zwrotnego umożliwia monitorowanie prawidłowości działania zewnętrznych elementów sterujących - instalator widzi czy np. styki awaryjne faktycznie się rozwarły po komendzie zatrzymania.

Okablowanie i detekcja zwarć

Wejście obsługuje zarówno okablowanie jednokanałowe (prostsze w montażu) jak i dwukanałowe (wyższy poziom bezpieczeństwa). Opcja detekcji zwarć między stykami pozwala systemowi samodzielnie wykryć nieprawidłowości w okablowaniu - jeśli między przewodami pojawi się zwarcie, urządzenie zgłasza błąd zamiast fałszywie uznać obwód za prawidłowy. Zaciski śrubowe zintegrowane zapewniają pewne i trwałe połączenie przewodów bez konieczności stosowania dodatkowych kostek przyłączeniowych.
