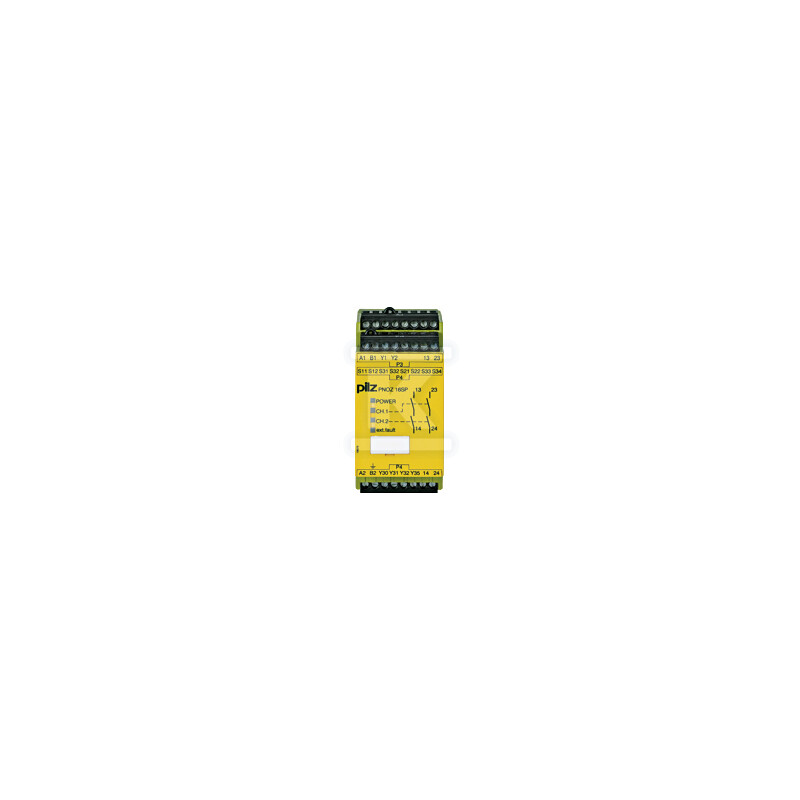

Przekaźnik bezpieczeństwa E-Stop/bramka 1/2-kan. 2 N/O + 2 SC start auto/ręczny 230 V AC/24 V DC szerokość 45mm zaciski wtykowe śrubowe, pętla sprzężenia zwrotnego 777076

od 1 szt.1 108,66 zł
brutto / szt.
na zamówienie
Indeks Onninen:HFX582
Indeks producenta:777076
EAN:4046548010053
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Aprobata TÜV: tak
Certyfikat BG BIA: nie
Certyfikat UL: tak
Do kontroli czujników optoelektronicznych / kurtyn świetlnych: nie
Głębokość: 121 mm
Kategoria stopu według IEC 60204: 0
Kolor: Inne
Liczba wyjść bezpieczeństwa, styk bezzwłoczny: 2
Liczba wyjść bezpieczeństwa, styk zwłoczny: 0
Liczba wyjść sygnalizacyjnych, półprzewodnikowych bezzwłocznych: 2
Możliwość montażu na szynie: tak
Napięcie zasilające dla DC: 230 ... 230 V
Odpowiedni do kontroli obwodów awaryjnego stopu: tak
Odpowiedni do kontroli zaworów: nie
Podświetlenie: Podświetlenie LED
Poziom bezpieczeństwa PL zgodnie z EN ISO 13849-1: Poziom e
Poziom bezpieczeństwa SIL zgodnie z IEC 61508: 3
Rodzaj napięcia zasilającego: AC
Rodzaj połączenia elektrycznego: Połączenie śrubowe
Sposób działania: Inne
Sposób montażu: Adapter szyny DIN
Stopień ochrony (IP): Inne
Szerokość: 45 mm
Typ połączenia: Zacisk śrubowy
Układ połączeń: Inne
Wysokość: 94 mm
Z funkcją wyciszenia: nie
Z pętlą sprzężenia zwrotnego: tak
Z płytą montażową: nie

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,094 m / 0,045 m / 0,121 m / 0,335 kg / 0,001 m3
Kod celny:85364900

Przekaźnik bezpieczeństwa E-Stop/bramka 1/2-kan. 2 N/O + 2 SC start auto/ręczny 230 V AC/24 V DC szerokość 45mm zaciski wtykowe śrubowe, pętla sprzężenia zwrotnego 777076

Kompaktowy przekaźnik bezpieczeństwa do monitorowania E-Stop i bramek bezpieczeństwa

Samodzielne urządzenie do kontroli obwodów awaryjnego zatrzymania i bramek bezpieczeństwa z 1/2-kanałowym okablowaniem wejść. Pozwala na podłączenie czujników w układzie jednokanałowym lub dwukanałowym z opcją detekcji zwarć między stykami, co podnosi niezawodność sygnału w instalacjach wymagających funkcji bezpieczeństwa. Szerokość 45 mm i głębokość 121 mm pozwalają na montaż w ograniczonej przestrzeni rozdzielnicy, a wysokość 94 mm zapewnia standardowy układ zacisków na szynie DIN.

Budowa, montaż i połączenia

Urządzenie montuje się na szynie montażowej. Połączenia elektryczne realizowane są za pomocą wtykowych zacisków śrubowych, co ułatwia szybki montaż i serwis bez demontażu całego modułu. Zintegrowana pętla sprzężenia zwrotnego umożliwia monitorowanie obwodu wykonawczego i wykrycie nieprawidłowego stanu styczników w polu. Zasilanie 230 V AC / 24 V DC pozwala na dopasowanie do typowych sieci sterowniczych w maszynach przemysłowych. Rozruch dostępny w trybie automatycznym i ręcznym daje elastyczność przy uruchamianiu po zadziałaniu funkcji bezpieczeństwa.

Funkcje bezpieczeństwa i parametry pracy

Przekaźnik realizuje kategorię zatrzymania 0 według IEC 60204, czyli natychmiastowe odcięcie zasilania. Na wyjściu znajdują się 2 styki bezpieczeństwa N/O bezzwłoczne oraz 2 wyjścia sygnalizacyjne półprzewodnikowe bezzwłoczne do informacji o stanie. Brak funkcji wyciszenia i brak przeznaczenia do kontroli zaworów. Urządzenie nie jest przeznaczone do nadzoru czujników optoelektronicznych i kurtyn świetlnych. Poziom bezpieczeństwa PL e według EN ISO 13849-1 oraz SIL 3 według IEC 61508 potwierdzają zastosowanie w systemach o wysokich wymaganiach bezpieczeństwa funkcjonalnego.

Zastosowanie i zgodność z normami

Przeznaczone do samodzielnego nadzoru wyłączników bezpieczeństwa E-Stop oraz bramek bezpieczeństwa w maszynach przemysłowych. Aprobata TÜV i certyfikat UL wspierają wdrożenie w instalacjach podlegających kontroli odbiorczej. Konstrukcja bez wyjść bezpieczeństwa zwłocznych, z dwoma wyjściami stykowymi bezzwłocznymi, odpowiada typowym schematom zatrzymania awaryjnego, w których wymagana jest szybka i pewna reakcja.


CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA

Deklaracja zgodności
