Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan., 2 N/O + 2 SC, start auto/ręczny, 24 V AC/DC, szerokość 45 mm, zaciski wtykowe śrubowe, pętla sprzężenia zwrotnego 777070

od 1 szt.1 108,66 zł
brutto / szt.
na zamówienie
Indeks Onninen:HFX586
Indeks producenta:777070
EAN:4046548010114
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Aprobata TÜV: tak
Certyfikat BG BIA: nie
Certyfikat UL: tak
Do kontroli czujników optoelektronicznych / kurtyn świetlnych: nie
Do układów bezpieczeństwa: tak
Głębokość: 121 mm
Kategoria stopu według IEC 60204: 0
Liczba wyjść bezpieczeństwa, półprzewodnikowych bezzwłocznych: 0
Liczba wyjść bezpieczeństwa, półprzewodnikowych zwłocznych: 0
Liczba wyjść bezpieczeństwa, styk bezzwłoczny: 2
Liczba wyjść bezpieczeństwa, styk zwłoczny: 0
Liczba wyjść sygnalizacyjnych, półprzewodnikowych bezzwłocznych: 2
Liczba wyjść sygnalizacyjnych, półprzewodnikowych zwłocznych: 0
Liczba wyjść sygnalizacyjnych, styk bezzwłoczny: 0
Liczba wyjść sygnalizacyjnych, styk zwłoczny: 0
Możliwość montażu na szynie: tak
Napięcie zasilające dla DC: 24 ... 24 V
Odpowiedni do kontroli obwodów awaryjnego stopu: tak
Odpowiedni do kontroli zaworów: nie
Poziom bezpieczeństwa PL zgodnie z EN ISO 13849-1: Poziom e
Poziom bezpieczeństwa SIL zgodnie z IEC 61508: 3
Rodzaj napięcia zasilającego: AC
Rodzaj połączenia elektrycznego: Połączenie śrubowe
Szerokość: 45 mm
Wysokość: 94 mm
Z funkcją wyciszenia: nie
Z pętlą sprzężenia zwrotnego: tak
Znamionowe napięcie sterowania Us dla AC 50 Hz: 24 ... 24 V
Znamionowe napięcie sterowania Us dla DC: 24 ... 24 V

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,094 m / 0,045 m / 0,121 m / 0,335 kg / 0,001 m3
Kod celny:85364900

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan., 2 N/O + 2 SC, start auto/ręczny, 24 V AC/DC, szerokość 45 mm, zaciski wtykowe śrubowe, pętla sprzężenia zwrotnego 777070

Zastosowanie w systemach bezpieczeństwa przemysłowego

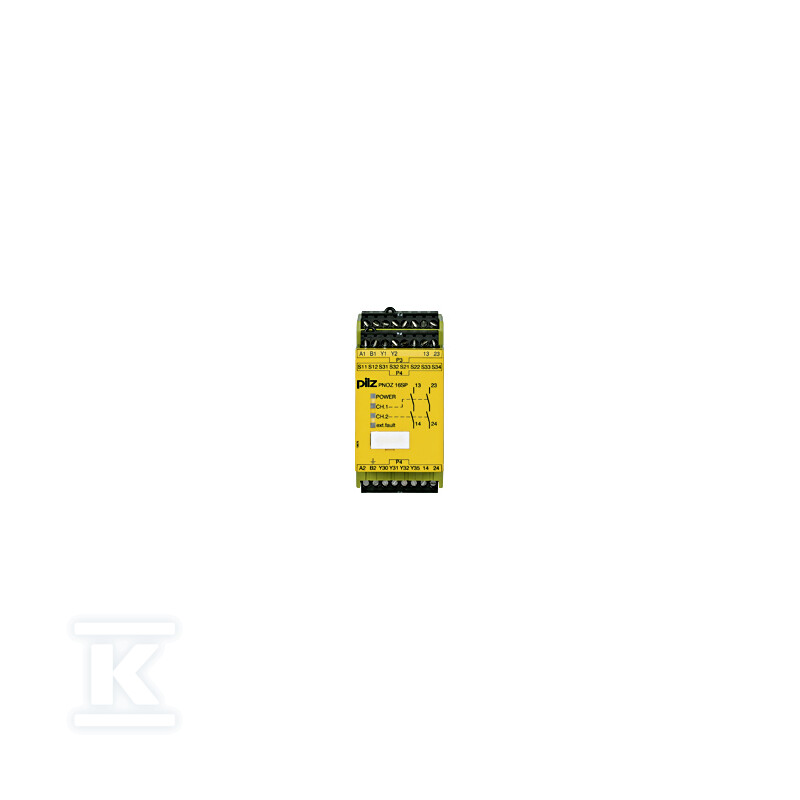

Przekaźnik PNOZ 16SP to samodzielne urządzenie bezpieczeństwa przeznaczone do monitorowania obwodów awaryjnego zatrzymania E-STOP oraz stanu bramek i drzwi ochronnych w maszynach i liniach produkcyjnych. Obsługuje okablowanie jedno-i dwukanałowe z detekcją zwarć między stykami - dzięki temu w przypadku uszkodzenia przewodów lub styków następuje natychmiastowe przełączenie wyjść bezpieczeństwa, co zapobiega niebezpiecznym stanom pracy maszyny.

Urządzenie sprawdza się w aplikacjach wymagających zgodności z normami bezpieczeństwa maszynowego, gdzie konieczne jest zapewnienia wysokiego poziomu ochrony operatorów oraz personelu obsługującego.

Wyjścia bezpieczeństwa i konfiguracja pracy

Przekaźnik wyposażony jest w dwa wyjścia bezpieczeństwa N/O (normalnie otwarte) o funkcji styków bezzwłocznych - realizują one natychmiastowe rozłączenie obwodu sterowania w sytuacji awaryjnej. Dodatkowo dostępne są dwa wyjścia sygnalizacyjne SC, które pozwalają na przekazywanie informacji o stanie urządzenia do systemu nadrzędnego lub panelu operatorskiego.

Tryb startu może być skonfigurowany jako automatyczny lub ręczny - w trybie ręcznym wymagane jest potwierdzenie ponownego uruchomienia po zadziałaniu funkcji bezpieczeństwa. Urządzenie posiada wejście startowe oraz pętlę sprzężenia zwrotnego umożliwiającą podłączenie dodatkowych elementów blokujących lub zewnętrznego nadzoru stanu styków bezpieczeństwa.

Konstrukcja i parametry zasilania

Zasilanie wynosi 24 V AC/DC, co pozwala na bezpośrednie podłączenie do powszechnie stosowanych w przemyśle zasilaczy sterowniczych. Szerokość obudowy to tylko 45 mm, co umożliwia montaż w rozdzielnicach o ograniczonej przestrzeni - typowe dla nowoczesnych szaf sterowniczych z kompaktowym rozmieszczeniem komponentów.

Zaciski mają formę wtykowych złącz śrubowych - konstrukcja ta umożliwia szybkie podłączenie i odłączenie przewodów bez użycia narzędzi specjalistycznych, co znacząco ułatwia prace montażowe oraz serwisowe. Wymiary urządzenia to 94 mm wysokości i 121 mm głębokości.

Certyfikaty i dopuszczenia

Przekaźnik posiada certyfikaty BG BIA (niemiecki instytut ubezpieczeń technicznych), UL (Underwriters Laboratories) oraz TÜV, potwierdzające zgodność z międzynarodowymi normami bezpieczeństwa funkcjonalnego. Dopuszczenia te są wymagane przy certyfikacji maszyn według dyrektywy Maszynowej UE.


CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA

Deklaracja zgodności
