Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1-kan., 3 N/O + 1 N/Z, 230 V AC, szerokość 90 mm, zaciski śrubowe zintegrowane, pętla sprzężenia zwrotnego 775850

Zastosowanie i funkcje monitorowania

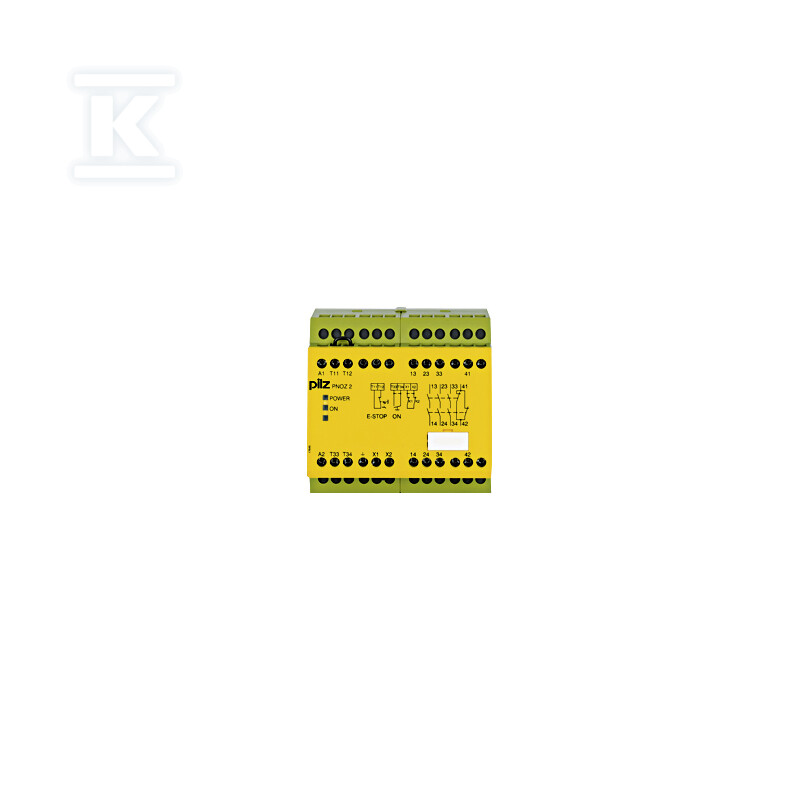

Przekaźnik bezpieczeństwa PNOZ 2 to samodzielne urządzenie do nadzorowania obwodów bezpieczeństwa w aplikacjach przemysłowych. Obsługuje jednokanałowe okablowanie wejściowe i zapewnia trzy wyjścia stykowe N/O (normalnie otwarte) oraz jedno wyjście sygnalizacyjne N/Z (normalnie zamknięte). Urządzenie przeznaczone jest do monitorowania wyłączników awaryjnych E-STOP, bramek bezpieczeństwa oraz pętli sprzężenia zwrotnego - co pozwala na integrację z różnymi elementami systemu bezpieczeństwa jak wyłączniki pozycyjne, zawory czy czujniki optyczne.

Konstrukcja umożliwia montaż na szynie DIN w dowolnej pozycji montażowej. Zasilanie wynosi 230 V AC, a pobór mocy to 5 VA. Zakres temperatury pracy sięga od -10 do +55°C przy wilgotności do 93% przy temperaturze 40°C.

Parametry styków i obciążalność

Urządzenie wyposażone jest w styki bezpieczeństwa o wysokiej obciążalności. Przy zasilaniu AC1 styki znoszą napięcie do 240 V i prąd do 8 A. W kategorii AC15 (obciążenie indukcyjne) maksymalne napięcie to 230 V przy prądzie 5 A, a dla DC13 - 24 V przy 8 A. Materiał styków to stop srebra z cyną (AgSnO2) z dodatkową warstwą złota o grubości 0,2 µm, co poprawia przewodność przy niskich prądach i wydłuża żywotność w aplikacjach wymagających częstego przełączania.

Szerokość urządzenia to 90 mm, wysokość 87 mm, a głębokość montażowa 121 mm. Masa netto wynosi 500 g.

Normy bezpieczeństwa i certyfikaty

Przekaźnik spełnia wymagania kategorii 4 według EN954-1 oraz poziomu wydajności Performance Level e (PLE) zgodnie z EN ISO13849-1, co czyni go odpowiednim do aplikacji wysokiego ryzyka. Posiada certyfikaty TÜV oraz homologacje CE, UKCA, cULus, CCC i EAC. Odporność elektromagnetyczna potwierdzona normami EN60947-5-1, EN61000-6-2 oraz EN61326-3-1. Urządzenie pracuje w kategorii przepięciowej III/II przy stopniu zanieczyszczenia 2 i chronione jest obudową o klasie IP40.
