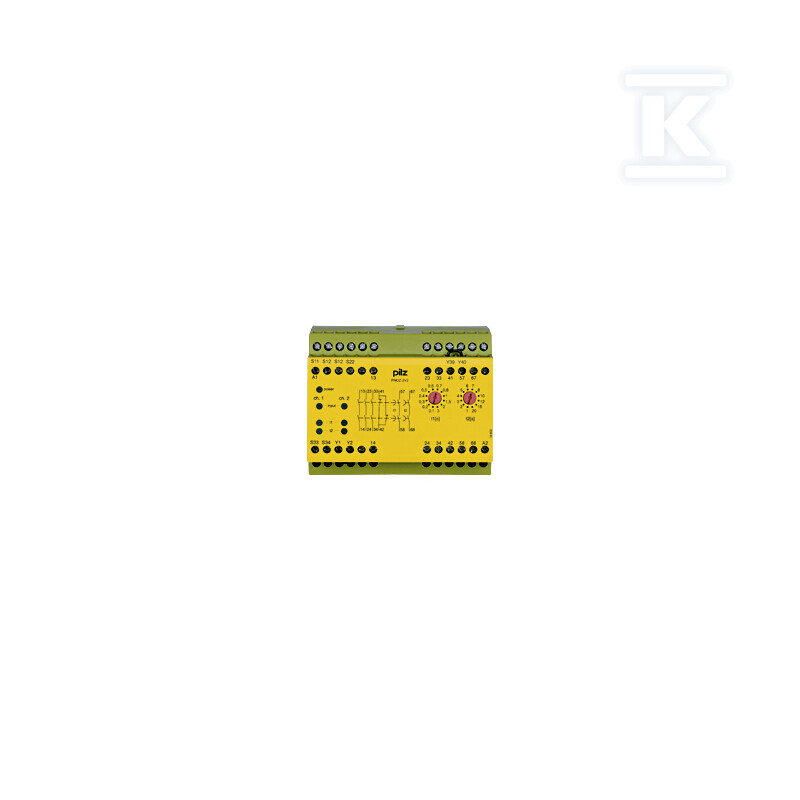

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan. bez detekcji zwarć, 3 N/O + 1 N/Z + 2 N/O t-d, 24 V DC (Japonia), szerokość 112, 5 mm 774012

Zastosowanie i funkcje bezpieczeństwa

Przekaźnik PNOZ 2VJ to samodzielne urządzenie bezpieczeństwa przeznaczone do monitorowania wyłączników awaryjnych E-Stop, bramek bezpieczeństwa oraz pętli sprzężenia zwrotnego. Obsługuje jedno- i dwukanałowe okablowanie wejść - w konfiguracji dwukanałowej bez detekcji zwarć między stykami, co pozwala na elastyczny dobór sposobu podłączenia w zależności od wymaganego poziomu bezpieczeństwa.

Urządzenie realizuje funkcje ochronne w maszynach i liniach produkcyjnych zgodnie z wymaganiami norm maszynowych. Trzy styki zwierające (N/O) zapewniają natychmiastowe wyłączenie w razie zadziałania funkcji bezpieczeństwa - jeden styk rozwierający (N/Z) służy do monitorowania stanu obwodu. Dwa dodatkowe styki zwierające z opóźnieniem czasowym umożliwiają sekwencyjne wyłączenie procesu z regulowanym opóźnieniem od 0,1 do 3 sekund lub od 1 do 20 sekund, w zależności od wybranego zakresu - przełączniki DIP pozwalają na ustawienie jednego z dwunastu poziomów czasu wyzwolenia.

Konfiguracja wyjść obejmuje również jeden styk sygnalizacyjny bezzwłoczny do przekazywania informacji o stanie urządzenia do systemu nadrzędnego.

Parametry elektryczne i mechaniczne

Zasilanie wynosi -24 V DC (wersja japońska), pobór mocy to 6,5 W. Styki bezpieczeństwa pracują przy napięciu AC do 240 V i prądzie do 8 A w kategorii AC1 oraz przy napięciu DC 24 V i prądzie do 8 A w kategorii DC1. Dla obciążeń indukcyjnych AC15 maksymalny prąd wynosi 5 A przy napięciu 230 V, a dla obciążeń DC13 - 24 V / maksymalny prąd. Materiał styków to stop srebra z tlenkiem cyny (AgSnO2) z dodatkową warstwą złota 0,2 µm, co poprawia odporność na zużycie przy niskich obciążeniach.

Obudowa o szerokości 112,5 mm mieści się na standardowej szynie DIN. Wymiary to 87 × 121 mm (wysokość × głębokość), masa netto 600 g. Zaciski śrubowe są zintegrowane w obudowie i obsługują przewody giętkie od 24 do AWG10. Stopień ochrony obudowy to IP40 od strony czołowej oraz IP20 na zaciskach.

Warunki pracy i normy zgodności

Urządzenie pracuje w temperaturze od -10 do +55 °C przy wilgotności względnej do 93% przy temperaturze +40 °C - kondensacja nie jest dopuszczalna. dokładność powtarzalności wynosi 2%, a tolerancja czasu opóźnienia to ±15% +50 ms.

Przekaźnik spełnia wymagania kluczowych norm bezpieczeństwa maszyn:

• EN ISO?13849-1: Performance Level e (PL e), kategoria bezpieczeństwa Cat.?4
• IEC?61508: poziom integralności bezpieczeństwa SIL CL?3
• stop kategorii wyłączenia według IEC?60204-1: kategoria?0 +?1

Urządzenie posiada certyfikaty i dopuszczenia: CE, UKCA, CCC, cULus Listed, EAC oraz certyfikat badania typu wydany przez TÜV. Spełnia wymagania kompatybilności elektromagnetycznej według norm EN?60947-5-1, EN?61000-6-2 oraz EN?61326-3-1.

Produkt jest zgodny z dyrektywami RoHS (2011/65/EU i 2015/863/EU) oraz rozporządzeniem REACH - zawiera substancję SVHC ołowiu (CAS?7439-92-1).
