Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan., 3 N/O + 1 N/Z + 1 STD, 2 niezależne styki opóźnione, 24 V DC, szerokość 112, 5 mm, zaciski śrubowe zintegrowane, czasy 1–20 s / 0, 1–3 s 774013

Rozwiązanie do monitorowania E-STOP i bramek bezpieczeństwa

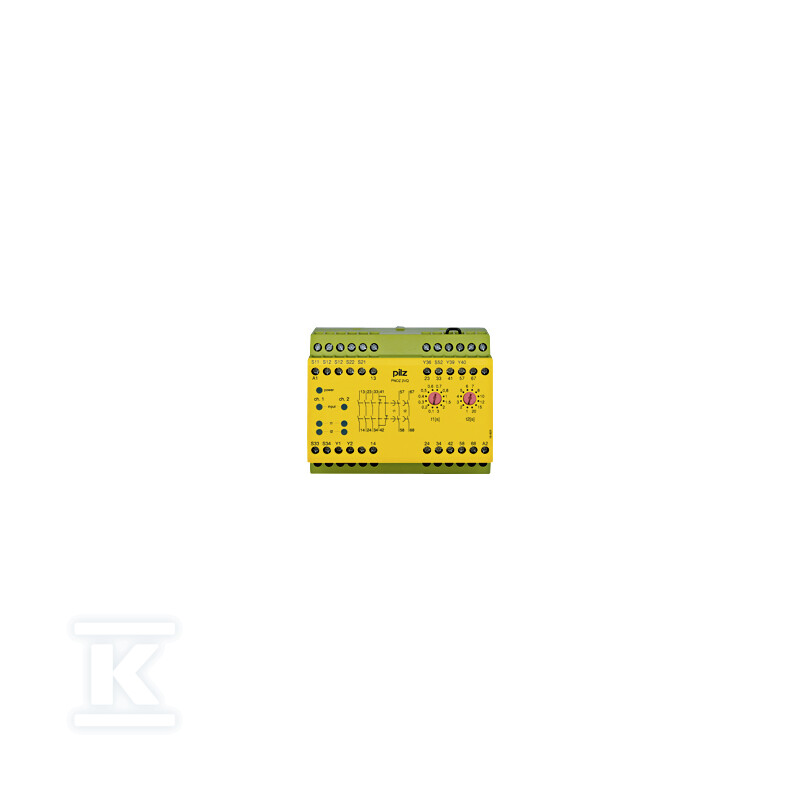

Przekaźnik bezpieczeństwa PNOZ 2VQ to samodzielne urządzenie z rodziny PILZ przeznaczone do nadzorowania obwodów wyłącznika awaryjnego oraz osłon ochronnych maszyn. Obsługuje zarówno jednokanałową, jak i dwukanałową konfigurację okablowania - z detekcją zwarć poprzecznych między stykami lub bez. Dzięki temu instalator może dopasować poziom diagnostyki do wymagań konkretnej aplikacji.

Urządzenie oferuje trzy bezzwłoczne styki bezpieczeństwa N/O pracujące w kategorii AC/DC1 (do 8 A przy napięciu maksymalnym 240 V AC lub 24 V DC) oraz dwie niezależnie regulowane zwłoki typu delay-on de-energisation - czyli opóźnienie następuje po wyłączeniu zasilania cewki przekaźnika. Zakresy czasowe wynoszą od 1 do 20 sekund oraz od 0,1 do 3 sekund, rozdzielone na 12 predefiniowanych poziomów. Dodatkowo dostępne jest jedno wyjście sygnalizacyjne STD informujące o stanie urządzenia.

Konstrukcja i parametry elektryczne

Obudowa o szerokości 112,5 mm (wysokość 87 mm, głębokość 121 mm) mieści się standardowo na szynie DIN TH35. Zintegrowane zaciski śrubowe obsługują przewody jednodrutowe i linkowe odpowiednio do przekroju umożliwiającego podłączenie kabli AWG 24-10. Materiałem frontowej płyty obudowy jest ABS UL94 V0 - tworzywo samogasnące o podwyższonej odporności ogniowej.

Zasilanie realizowane jest napięciem stałym 24 V DC, przy poborze mocy na poziomie 6,5 W. Styki robocze wykonane są ze stopu AgSnO2 z dodatkową powłoką złota (+0,2 µm Au), co poprawia ich trwałość przy niskich obciążeniach.

Warunki pracy i środowiskowe

Przekaźnik pracuje w temperaturach od -10 °C do +55 °C przy dopuszczalnej wilgotności względnej 93% w temperaturze 40 °C (bez kondensacji). Odporność mechaniczna obejmuje wibracje zgodnie z EN 60068-2-6. Stopień zabrudzenia wynosi 2, a kategoria przepięciowa III/II spełnia wymagania dla instalacji przemysłowych.

Kompatybilność elektromagnetyczna potwierdzona normami EN 60947-5-1, EN 61000-6-2 oraz EN 61326-3-1 - urządzenie jest odporne na zakłócenia typowe dla środowiska produkcyjnego.

Zgodność normatywna i homologacje

PNOZ 2VQ posiada certyfikaty CE, UKCA, CCC, a także homologację cULus Listed umożliwiającą stosowanie na rynku amerykańskim. Dodatkowo produkt uzyskał aprobatę TÜV oraz dopuszczenie BG BIA - niemieckiego instytutu ubezpieczeniowego ds. bezpieczeństwa pracy. Spełnia wymagania dyrektywy maszynowej oraz norm IEC/EN dotyczących układów sterowania maszynami.

Urządzenie jest przystosowane do współpracy z czujnikami optoelektronicznymi kurtyn świetlnych oraz konwencjonalnymi wyłącznikami E-STOP - co czyni je uniwersalnym komponentem systemów bezpieczeństwa w aplikacjach pakowania, obróbki czy montażu.
