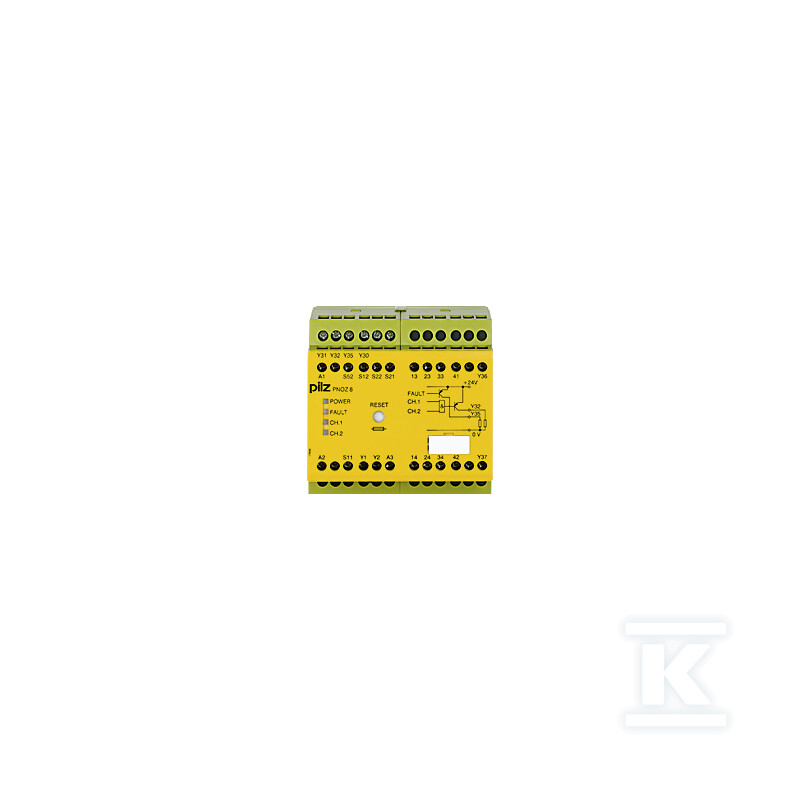

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan., 3 N/O + 1 N/Z + 2 SC, 24 V DC, szerokość 90 mm, zaciski śrubowe zintegrowane 774760

Przeznaczenie i zastosowanie

Przekaźnik bezpieczeństwa PNOZ służy do nadzorowania obwodów awaryjnych - przede wszystkim wyłączników bezpieczeństwa E-Stop oraz bramek ochronnych. Urządzenie obsługuę okablowanie jedno-i dwukanałowe z opcją detekcji zwarć między stykami lub bez niej. Konstrukcja z trzema stykami normalnie otwartymi (N/O) zapewnia redundancję torów bezpieczeństwa - nawet przy awarii jednego kanału pozostałe utrzymują przerwę w obwodzie. Styki normalnie zamknięte (N/Z) pełnią funkcję sygnalizacyjną - informują o stanie urządzenia.

Dwa wyjścia półprzewodnikowe (SC) umożliwiają podłączenie do systemów sterowania lub diagnostyki bez obciążania styków mechanicznych. Zakres temperatury pracy od -10°C do +55°C pozwala na montaż w szafach sterowniczych w halach produkcyjnych o zróżnicowanych warunkach klimatycznych.

Kompatybilność i integracja

Urządzenie współpracuje z wyłącznikami bezpieczeństwa Pilz z serii PST X2, PNOZ XV3.1, PNOZ XV2.1 oraz PNOZ V - co ułatwia rozbudowę istniejących instalacji. Zintegrowane zaciski śrubowe obsługują przewody od AWG 24 do AWG10 (0,2-6 mm2), co eliminuje potrzebę stosowania dodatkowych złączek montażowych.

Szerokość obudowy 90 mm pozwala na montaż na szynie TH35 w standardowych rozdzielnicach przemysłowych bez konieczności rezerwowania nadmiernej przestrzeni.

Parametry elektryczne i mechaniczne

Napięcie zasilania 24 V DC z tolerancją ±20% zapewnia stabilną pracę nawet przy niestabilnym zasilaniu w instalacjach przemysłowych. Pobór mocy 4,5 W jest niski jak na przekaźnik tej klasy - zmniejsza obciążenie zasilaczy i pozwala na dłuższe utrzymanie awaryjne z akumulatorów.

Styki bezpieczeństwa pracują przy obciążeniu AC-1 do 240 V / 8 A oraz DC-1 do 24 V / 8 A, co pozwala na bezpośrednie załączanie cewek stacyjeneratorów lub siłowników hydraulicznych. Dla obciążeń indukcyjnych (AC-15) dopuszczalny prąd wynosi 5 A.

Materiał styków AgSnO2 z dodatkową warstwą Au gwarantuje odporność na zgrzewanie przy częstym przełączaniu obciążeń indukcyjnych oraz niską rezystancję przejściową przy małych prądach sygnalizacyjnych.

Wymiary urządzenia to 87 × 90 ×121 mm, masa 450 g. Obudowa zapewnia stopień ochrony IP40 - wystarczający do montażu wewnątrz szaf sterowniczych.

Normy i certyfikaty

Przekaźnik spełnia wymagania dyrektyw maszynowych potwierdzone certyfikatami CE, UKCA, CCC oraz cULus. Certyfikat TÜV potwierdza zgodność urządzenia z wymaganiami bezpieczeństwa dla układów sterowania.

Kompatybilność elektromagnetyczna według EN 60947-5-1, EN61000-6-2 oraz EN61326-3-1 zapewnia niewrażliwość na zakłócenia w środowisku przemysłowym - istotne przy pracy w pobliżu falowników i urządzeń spawalniczych.

Urządzenie odpowiada kategorii użytkowania DC12 (obciążenie rezystancyjne) oraz DC1 według EN60947-4-1 dla styków pomocniczych. Stopień zanieczyszczenia 2, kategoria przepięciowa III/II - standard dla instalacji przemysłowych klasy II ochronności.
