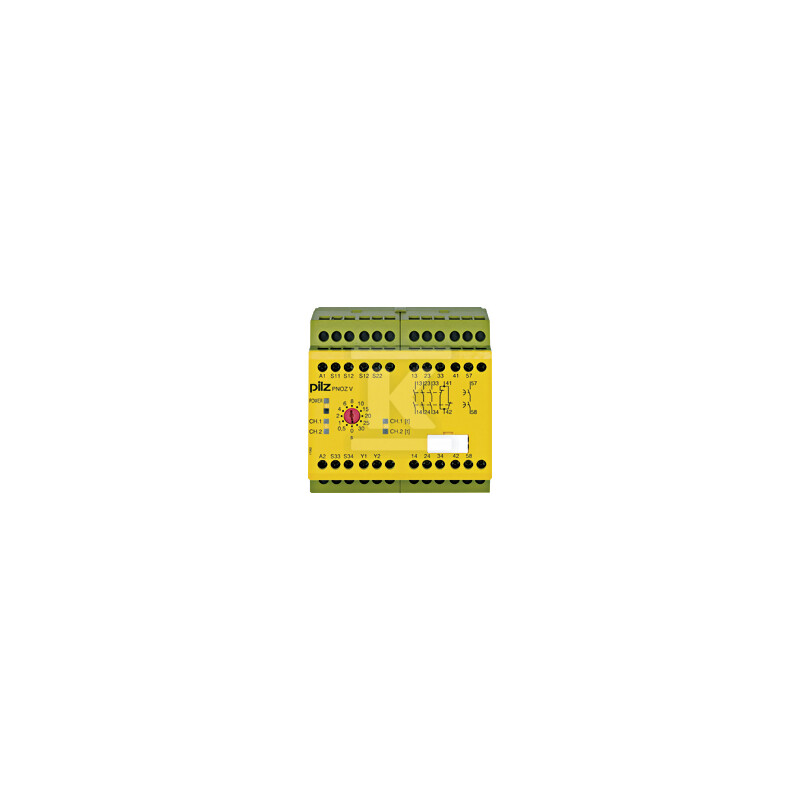

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan. bez detekcji zwarć, 3 N/O + 1 N/Z + 1 N/O t-d, start auto/ręczny, 24 V DC, szerokość 90 mm, zaciski śrubowe zintegrowane, 12 poziomów czasu 0, 05–30 s 774790

Funkcja i zastosowanie w instalacjach przemysłowych

Przekaźnik bezpieczeństwa PNOZ V służy do nadzorowania obwodów awaryjnego zatrzymania E-STOP oraz bramek ochronnych w maszynach i instalacjach przemysłowych. Obsługuje zarówno jednokanałowe, jak i dwukanałowe wejścia - bez detekcji zwarć między stykami, co upraszcza okablowanie w istniejących systemach. Urządzenie pracuje w trybie startu automatycznego lub ręcznego, dzięki czemu można je dostosować do wymagań konkretnej aplikacji.

Styk z opóźnieniem wyzwolenia (typ zwłoczny) pozwala na realizację funkcji opóźnionego zatrzymania - czas opóźnienia ustawia się na jednym z 12 poziomów w zakresie od 0,05 do 30 sekund. Ta cecha jest przydatna tam, gdzie proces technologiczny wymaga kontrolowanego wyłączenia przed całkowitym zatrzymaniem maszyny.

Konfiguracja wyjść i parametry elektryczne

Urządzenie wyposażono w trzy styki bezpieczeństwa N/O (normalnie otwarte) działające bez opóźnienia oraz jeden styk bezpieczeństwa N/O z opóźnieniem wyzwolenia typu „delay-on de-energisation" - styk rozłącza się z opóźnieniem po zaniku napięcia sterującego. Dodatkowo dostępny jest jeden styk sygnalizacyjny N/Z do diagnostyki stanu urządzenia.

Maksymalne obciążenie styków bezpieczeństwa wynosi 8 A przy napięciu AC1 do 240 V oraz 8 A przy napięciu DC1 do 24 V. Dla obciążeń indukcyjnych AC15 urządzenie znosi 5 A przy napięciu 230 V, a dla obciążeń DC13 - 7 A przy napięciu 24 V. Pobór mocy wynosi około 5 W przy zasilaniu 24 V DC.

Bezpieczeństwo funkcjonalne i normy

Przekaźnik spełnia wymagania kategorii 4 według EN ISO 13849-1 oraz poziomu SIL CL 3 według IEC 62061, co zapewnia najwyższy poziom bezpieczeństwa w aplikacjach krytycznych. Styki bezzzwłoczne osiągają klasę PL e, styki zwłoczne poniżej 30 s - klasę PL d, a powyżej 30 s - klasę PL c.

Urządzenie posiada certyfikaty CE, cULus Listed, TÜV, CCC oraz EAC, potwierdzające zgodność z europejskimi i międzynarodowymi normami bezpieczeństwa maszyn. Zakres temperatury pracy wynosi od -10°C do +55°C, co pozwala na montaż w szafach sterowniczych w różnych warunkach środowiskowych.

Budowa i montaż

Obudowa ma szerokość 90 mm, wysokość 87 mm i głębokość 121 mm - kompaktowe wymiary umożliwiają montaż na szynie DIN w standardowych szafach sterowniczych. Zaciski śrubowe są zintegrowane w obudowie i obsługują przewody o przekroju od 24 do 10 AWG. Masa netto urządzenia to 475 g.

Stopień ochrony obudowy to IP40 - chroni przed przedostawaniem się ciał stałych powyżej 1 mm. Dla aplikacji wymagających wyższej ochrony należy zapewnić odpowiednią obudowę szafy.
